先導膜片式蒸汽減壓閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	先導膜片式蒸汽減壓閥
產品型號：	25P	閥體材質：	球墨鑄鐵
連接方式：	法蘭	公稱通徑：	DN15~DN150
驅動方式：	自動	適用介質：	蒸汽、空氣、水
適用溫度：	＜232℃	公稱壓力：	PN16/PN25；ANSI 150
閥蓋及上下盤材質：	GGG40	主閥座，閥芯及導閥組材質：	SUS420/440C
頂桿，主閥彈簧材質：	SS304/SS302	膜片材質：	QSN 合金銅/SS316L
減壓比：	10：1	三種不同顏色彈簧，控制下游壓力：	黃色：0.2bar g-2.1bar g;藍色：1.4bar g-7.0bar g;紅色：5.6bar g-14bar g

閥門概述Product introduction

25P先導膜片式減壓閥為自作用導閥型減壓閥。通過外部壓力感應管感應下游壓力，調節主閥開度并維持壓力穩定。在下游無負荷時，閥可以實現關閉,使下游壓力穩定在調整的壓力值。該減壓閥為導閥型，主閥為單閥座，硬質合金閥芯處理，采用平面及錐形密封方式，符合ANS14級泄漏標準。

該閥采用面積大的膜片與外部檢測結構，實現穩定的二次壓力控制，對于一次側壓力變化和二次側負荷為變動有優秀的控制性能。

本產品精確可靠，可靜態減壓，可以將蒸汽從高壓減至設備的有效工作范圍，并防止設備受損。

結構特點Features

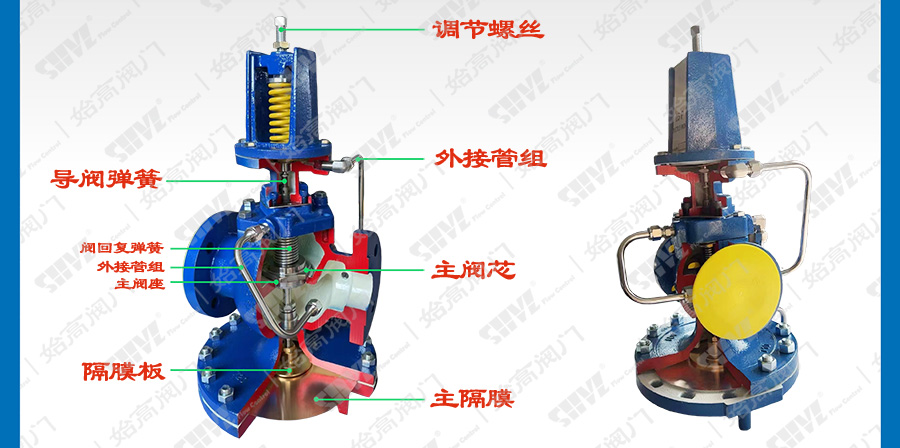

25P膜片式減壓閥結構圖

調節螺絲即彈簧：需根據下游壓力范圍選擇不同顏色彈簧調節壓力。
導閥組合：導閥采用倒拉式合金球形密封，閥座采用SUS420合金鋼材料，并經過精密研磨，確保產品密封性能。
主閥座、主閥芯：采用進口SUS420合金鋼，經過熱處理工藝后可達到55HRC硬度，擁有高強度耐磨損及耐腐蝕性。
主隔膜：采用面積大的合金銅及不銹鋼316L，高彈性的膜片可迅速感應壓力的微小變化。

外形尺寸Overall Dimension

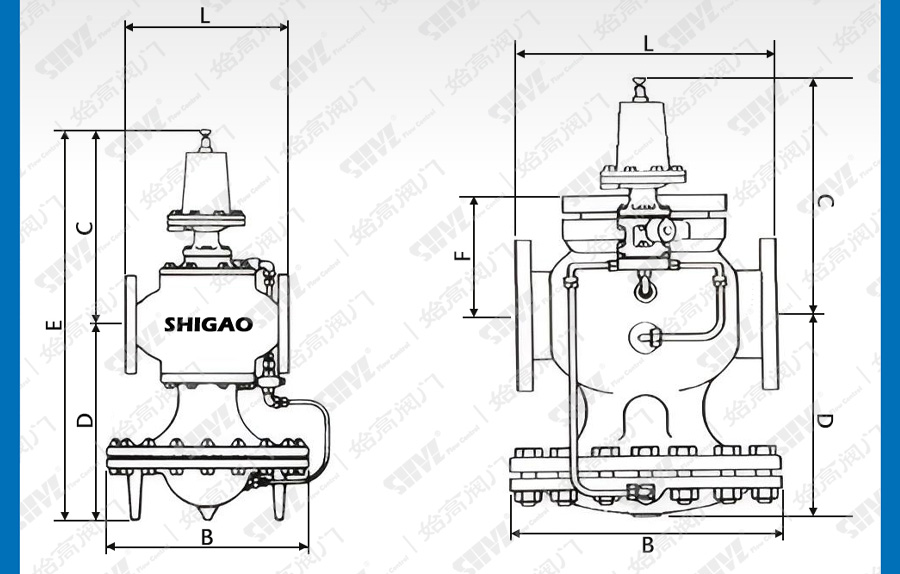

25P膜片式蒸汽減壓閥尺寸圖

安裝說明Installation Instructions

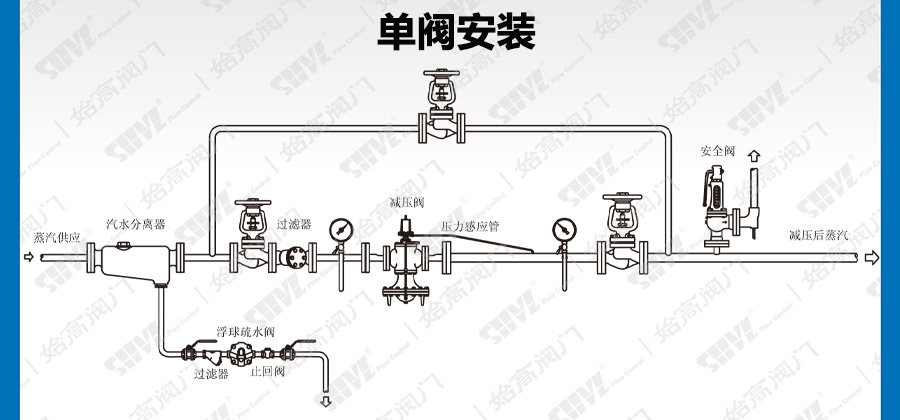

25P減壓閥單閥安裝方式

單閥安裝:

1、為確保減壓閥的靈敏性，閥前應增加汽水分離器并安裝疏水閥，進口前的過濾器目數應為>100目。
2、直管距離只為保證控制穩定和精確。

25P減壓閥串聯安裝方式

串聯應用:

1、串聯安裝適用于解決單一減壓閥減壓比不足的問題。
2、被串聯的兩個減壓閥要求具備相同的流通能力。

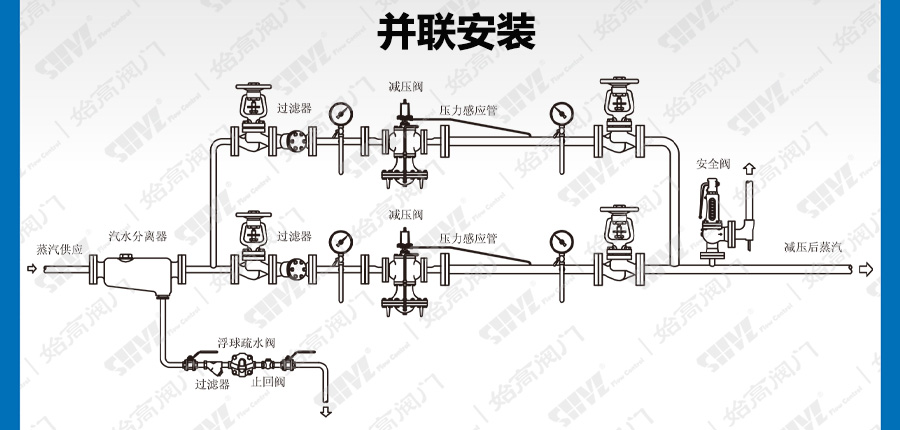

25P減壓閥串聯安裝方式

并聯應用:

1、并聯安裝適用于解決系統運行負荷變大的問題。
2、并聯的減壓閥可根據低負荷時段與高峰負荷時段的差額補償?shù)姆绞竭x擇，并根據低負荷高壓、高負荷低壓的方式稍稍錯開設定減壓閥出口壓力，使得高負荷時補償減壓閥自力啟動，低負荷時補償減壓閥自動關閉。

結語Conclusion

25P先導膜片式蒸汽減壓閥是參考國外先進產品進而研發的一款新型先導式超大膜片減壓閥，本產品在普通減壓閥的基礎上面做了很大的改進。膜片采用了新型材料，并加大的工作面積，因此閥門上游壓力或下游復合細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定。適用于蒸汽和壓縮空氣系統，壓力調節比可達10:1，控制準確。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的先導膜片式蒸汽減壓閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
