F745X - 多功能遙控浮球閥
質量穩定:全程質量監控,細致入微,各方位檢測,保證產品質量! |
交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應! |
專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做! |
詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。 |
客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 |
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
產品品牌: | 始高閥門 | 產品名稱: | 多功能遙控浮球閥 |
產品型號: | F745X | 閥體材質: | 球墨鑄鐵、鑄鋼、不銹鋼 |
連接方式: | 法蘭 | 公稱通徑: | DN50~DN1000 |
驅動方式: | 自動 | 適用介質: | 水、非腐蝕性液體 |
適用溫度: | 0℃~95℃ | 公稱壓力: | 1.0Mpa-6.4Mpa |
設計制造: | CJ/T219;JB/T 10674-2006 | 試驗標準: | API 598;GB/T 13927 |
法蘭標準: | GB/T17241.6|EN1092-2 (BS4504)|ISO 7005-2|DIN 2501 | 制造標準: | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
F745X多功能遙控浮球閥用于工礦、企業、高層建筑中的水箱、水池、水塔等自動供水系統或用作常壓鍋爐循環系統。當水位達到預先設定水位值時,閥門自動關閉。水位下降時閥門自動開啟補水。該閥保養簡單、靈敏耐用、液位控制準確度高,水位不受水壓干擾且關閉緊密性能良好,浮球可與主閥分離安裝。

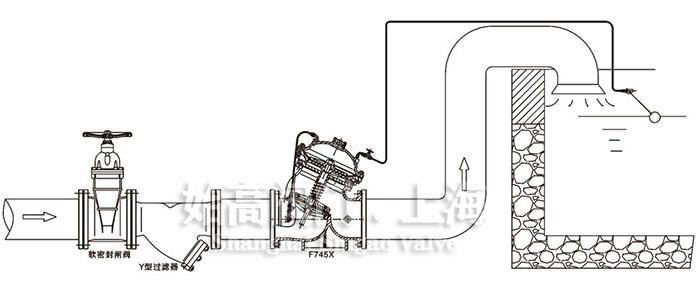

F745X多功能遙控浮球閥是兼具多種功能的水力操作式閥門。主要安裝于水池或高架水塔的進水口處,當水位達到設定的高度時,主閥由浮球?qū)чy控制關閉進水口停止供水;當水位下降后,主閥由浮球?qū)чy控制打開進水口向水池注水,實現自動補水。液位控制準確,不受水壓干擾;遙控浮球閥可隨水池的高度及使用空間任意位置安裝,維護、調試、檢查方便、密封可靠,使用壽命長。
1、關閉嚴密可靠:采用牢固的O型環密封,利用壓控制原理,使滑盤關閉力與進水壓力成正比,密封可靠性高。
2、過流量大:閥門采用全通道流線型設計,流體阻力小,流量大。
3、運行安全:利用水力操作,可自動控制水塔或水池的液面,控制準確度高。
4、使用維護方便:主閥安裝在水池外面,調試檢查方便,維修簡單。
F745X隔膜式遙控浮球閥主要安裝于水池或高架水塔的進水口處,當水位低于用戶設定水位線時,水池內的浮球閥開啟,主閥控制腔內的壓力水通過導管泄入水池,主閥控制腔內的壓力漸減并趨近于零。主閥進口端有壓力的介質水作用于閥桿上,其產生的作用力克服主閥控制腔內的彈簧之力與閥桿自重之力的總力時,閥桿升起,主閥開啟,管網系統開始向水池供水。閥桿開啟后,主閥控制腔內的壓力與主閥進口端的壓力相等。當水位達到用戶啟動設定水位線時,水池內的浮球閥的浮球在水的浮力作用下上浮關閉,主閥控制腔內的壓力與主閥進口端的壓力相等,由于膈膜片的面積比閥桿上的面積要大,雖然主閥控制腔內的壓力與主閥進口端的壓力相等,但具有壓力的水在膈膜片上與閥桿上產生的作用力不一樣,前者大,使得閥桿有下移關閉主閥的趨勢,于是,閥桿在有一定壓力的逆流介質產生的作用力,彈簧力,閥桿自重之力的共同作用下自動關閉。
多功能水泵水力控制閥一般分為隔膜式或活塞式兩大類,他們工作原理相同。閥門驅動裝置采用雙腔控制結構,即在隔膜(或活塞)下腔與下游單獨隔出一個控制室。本系列閥門是通過主閥內雙腔與外裝的導閥、導管、調節閥和壓力表等連接組合成使用場所、目的及功能不同的閥門。
功能水泵水力控制閥通過一個雙腔控制室,利用液壓原理控制主閥板緩慢開啟處于調節狀態、活塞式的閥門還可以在閥蓋上配置調節螺桿裝置,因而可以控制閥門的最大開度和流量,并在必要時可以手動關閥。
全開狀態
當水泵啟動后,閥門進水口壓力上升,壓力水一方面推動主閥板開啟,另一方面通過導管系統進入膜片(活塞)下腔,而膜片(活塞)上腔的水通過導管系統泄入壓力低的閥門出水口,而閥門在二合力的作用下緩慢開啟。
全閉狀態
當水泵停機后,閥門中的水流速度降低,在接近零時,主閥板在彈簧力和自身重力作用下快速關閉,而閥后的壓力水通過導管系統返回膜片(活塞)上腔,并推動固定閥桿上的小閥板緩慢關閉。
多功能遙控浮球閥主要安裝于水池或高架水塔的進水口處,當水塔的水面上升至設定高度時,浮球浮起關閉浮球閥,控制室水壓升高推動主閥關閉,供水停止。
遙控浮球閥的應用范圍廣泛。它可以用于水庫、水渠、河道等水利設施的自動控制,確保水位在正常范圍內波動,避免洪水或干旱等災害的發生。同時,它還可以應用于城市供水系統,根據用水需求自動調節供水量,實現水資源的合理利用。
