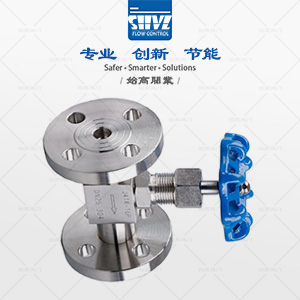

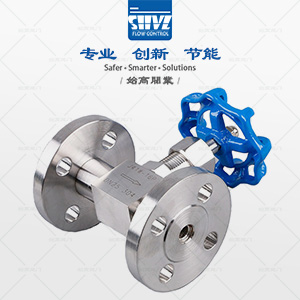

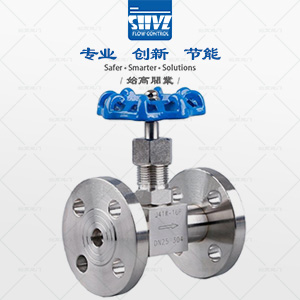

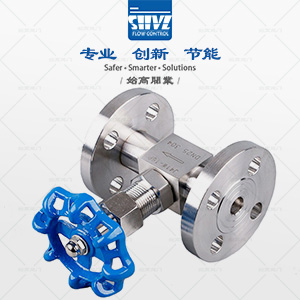

J43W/H - 法蘭針型閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 法蘭針型閥 |
| 產品型號： | J43W | 閥體材質： | 不銹鋼304/316/316L |
| 連接方式： | 法蘭 | 公稱通徑： | DN10/DN15/DN20/DN25 |
| 驅動方式： | 手動 | 適用介質： | 水、非腐蝕性液體 |
| 適用溫度： | ≤180℃ | 公稱壓力： | PN16/PN25/PN40 |
|
閥門概述Product introduction
J43W/H法蘭針型閥適用于設備容器連接壓力表測量配套等其他管路上。密封性能好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。

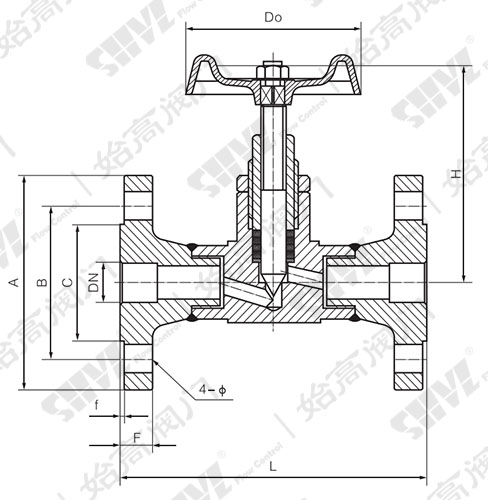

外形尺寸Overall Dimension
| DN | A | B | C | F | f | N-φ | L | H | D0 |
| DN10 | 90 | 60 | 41 | 14 | 2 | 4-14 | 130 | 90 | 63 |
| DN15 | 95 | 65 | 46 | 14 | 2 | 4-14 | 130 | 90 | 63 |
| DN20 | 105 | 75 | 56 | 16 | 2 | 4-14 | 150 | 105 | 90 |
| DN25 | 115 | 85 | 65 | 16 | 2 | 4-14 | 160 | 120 | 100 |
結語Conclusion
法蘭針型閥的工作原理基于其針型閥芯的設計。閥芯是一個尖細的圓錐體，通過旋轉或升降運動來控制閥門的開啟、關閉或調節流量。當閥芯向閥座靠近時，密封面逐漸貼合，實現閥門的關閉；反之，當閥芯遠離閥座時，閥門開啟，流體得以通過。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的法蘭針型閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
