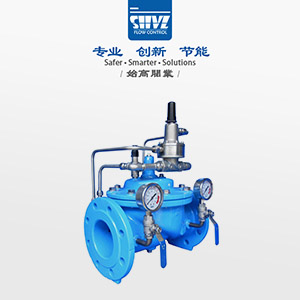

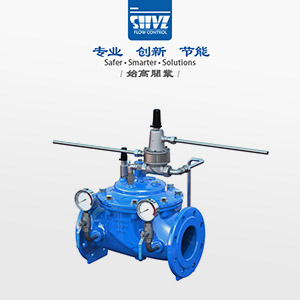

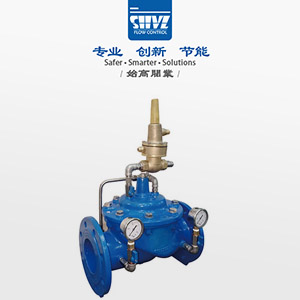

A800 - 自力式壓差旁通閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	自力式壓差旁通閥
產品型號：	A800	閥體材質：	球墨鑄鐵、不銹鋼
連接方式：	法蘭	公稱通徑：	DN50~DN600
驅動方式：	自動	適用介質：	水、非腐蝕性液體
適用溫度：	0℃~95℃	公稱壓力：	1.0Mpa-2.5Mpa
設計制造：	CJ/T219；JB/T 10674-2006	試驗標準：	API 598；GB/T 13927
法蘭標準：	GB/T17241.6\|EN1092-2 (BS4504)\|ISO 7005-2\|DIN 2501	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

自力式壓差旁通閥可提高系統的利用率，保持壓差的準確恒定值，并可大限度的降低系統的噪音，以及過大壓差對設備造成的損壞。其工作原理如下：
當主閥進出口間壓差變化時，導閥兩端的壓差發生變化，導閥開度發生變化，壓差大時導閥開度大，控制室的泄水量增大，主閥控制室壓力下降，主閥開度增大，主閥進出口間壓差變小。反之，主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋作用使主閥進出口間壓差穩定在設定值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。

結構特點Features

閥體采用全通道、流線型設計、流體阻力小、流量大；
閥體、閥蓋內外采用環氧樹脂粉體涂裝，可防止閥體、閥蓋的腐蝕；
采用國外可拆卸閥座的先進技術，結構巧妙。維修跟換方便（無需整臺閥門拆除）；
在管路中可任意立式或臥室安裝，其可靠性不變；
閥體、閥蓋、活塞缸連接處采用密封墊和密封環雙重保護；
活塞缸采用導流孔，適當增加阻力，使活塞運動更加平穩、靈活；
全不銹鋼活塞缸、整體活塞、NBR密封環，組合大大延長使用壽命。

主要零部件材質Material of main parts

S800X自力式壓差旁通閥零部件圖

外形尺寸Overall Dimension

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	230	290	310	350	350	480	600	730	850	850	1100	1100	1250	1450
H	139	159	179	214	214	333	407	476	526	526	624	624	720	835
H1	85	95	102	112	127	145	172	205	232	262	292	325	360	425

壓力損失Pressure loss

壓力損失曲線

主閥流量Main valve flow rate

主閥流量曲線

安裝說明Installation Instructions

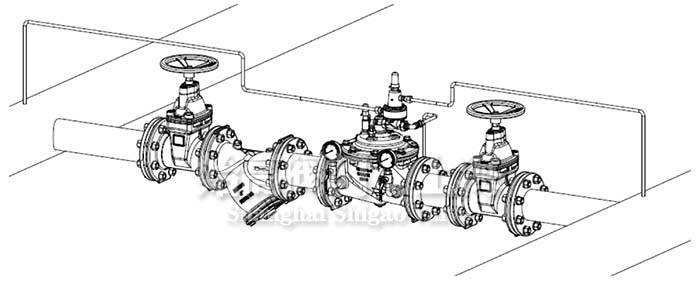

自力式壓差旁通閥安裝示意圖

結語Conclusion

水力控制閥是一系列控制閥的總稱，它較早生產于以色列、荷蘭、丹麥、美國、加拿大等國，九十年代進入中國，本公司的水力控制閥系列，分別為遙控浮球閥、可調式減壓閥，緩閉止回閥、流量控制閥、泄壓/持壓閥、電動閥、水泵控制閥、壓差平衡閥、緊急關閉閥、雨淋閥、定水位閥等產品。并廣泛用于建筑、消防、水廠、暖通、市政、鋼鐵、電力、石油、化工等系統的管網。

水力控制閥它是利用水力控制原理，利用上、下閥腔的壓力差控制閥盤的運動，再通過旁通管路和各種不同構造的導閥起不同功能產生系列閥。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的自力式壓差旁通閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
