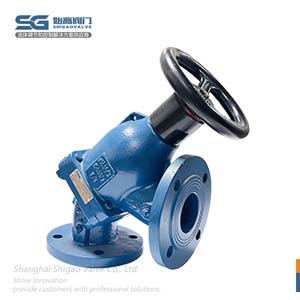

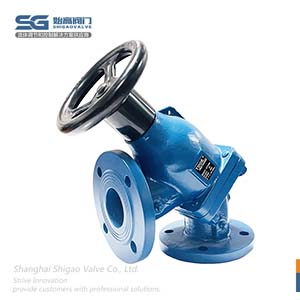

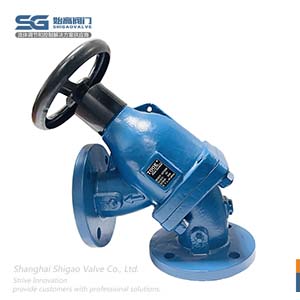

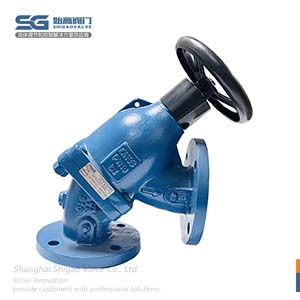

多功能止回閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

多功能止回閥參數表

產品品牌：	始高閥門	產品名稱：	多功能止回閥
產品型號：	TDV39	閥體材質：	球墨鑄鐵DI,CI
連接方式：	法蘭式	公稱通徑：	DN50~DN300
驅動方式：	手動	適用介質：	水；油；非腐蝕性液體
適用溫度：	-20℃~120℃	公稱壓力：	PN16、125LB、150LB
閥體形式：	90°,180°,角式,直通	法蘭標準：	ANSI B16.1,ANSI B16.42,EN1092-2,GB/T17241.6
V型填料：	三元乙丙橡膠EPDM	閥板材質：	鑄鐵+橡膠/CI+EPDM；碳鋼WCB；不銹鋼304/316/316L
閥桿材質：	不銹鋼SS401	彈簧材質：	不銹鋼SS304
密封圈：	三元乙丙橡膠EPDM；丁腈橡膠NBR	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

多功能止回閥簡介

多功能止回閥可以在同一閥體上實現更多功能。首先，它可以作為消聲止回閥使用，還可以作為開關閥使用，除此之外，它還可以實現平衡閥的功能，閥門還預留了兩個供測試所用接口。該閥門采用特殊的V型閥座使得閥門擁有良好的可調節性能。由于設計上的特點，該閥門不需要特殊的工具就可以在管線維護而無需從管線拆除閥門。多功能閥綜合了蝶閥，平衡閥，消聲止回閥以及測量閥等多種功能于一體。使用多功能閥可以縮短安裝時間，縮小安裝空間，節省安裝成本，包括硬件成本，人工成本等。

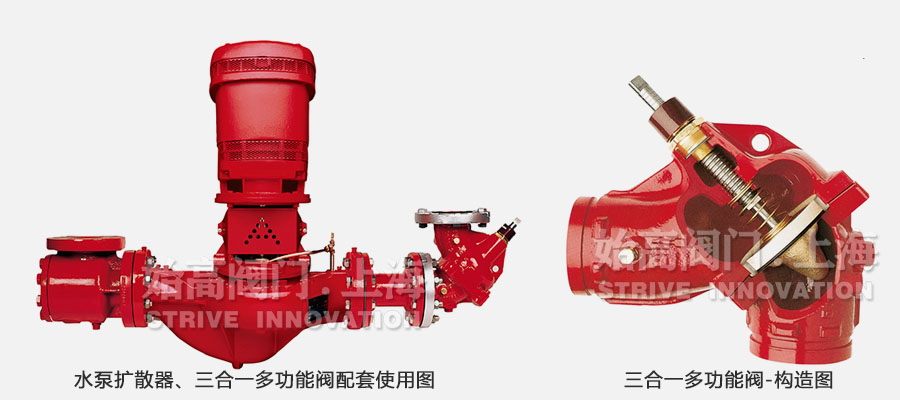

多功能止回閥結構圖

多功能止回閥工作原理

閥體配有加速關閉彈簧，利用快關原理防止水錘的產生，防止介質倒流，達到靜音關閉；裝有開度指示器，通過調節開度，可以調節水泵的輸出量；通過關閉閥桿，可對介質進行截止起到截止閥的作用。

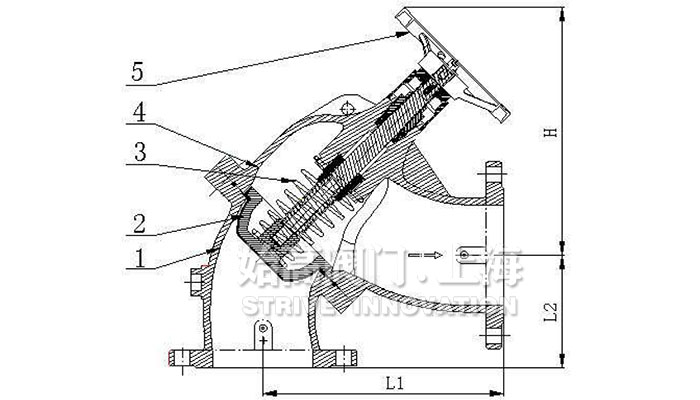

多功能止回閥的零部件材質

序號	名稱	材質(中國)	材質(美國)
1	下閥體	T450-10	A536 65-45-12
2	閥板包膠	HT250+EPDM	CI+EPDM
3	彈簧	OCrNi18	ASTM A276 304
4	上閥體	T450-10	A536 65-45-12
5	手輪	碳鋼	Carbon steel

多功能止回閥的主要外形和連接尺寸

多功能止回閥外形尺寸

NPS	2.5"	3"	4"	5"	6"	8"	10"	12"
DN	65	80	100	125	150	200	250	300
L1	187	208	244	305	359	481	516	611
LN	98	117	111	140	168	233	248	356
H(OPEN)	328	346	353	460	508	697	799	981
Kv	48.29	82.56	117.5	211.49	383.37	464.87	793.17	1139.48
Cv	56.4	96.4	137.1	246.8	447.4	542.5	925.6	1329.8

多功能止回閥的結構特點

1、三合一多功能止回閥融截止、節流、止回三種閥門之功能，可代替泵出口截止、節流、止回閥三臺閥門，實現一閥多用。
2、多功能控制止回閥可做為管道自動平衡分配閥使用，只要首次調好流量不動，以后停泵或開機都不需要再調，始終保持首次調好的流量。
3、停泵后閥瓣自動快速止回，關閉平穩無水錘。
4、長期停泵或泵修理，為確保安全密封，可將閥桿擰到底，頂住閥瓣即實現截止閥功能。

多功能止回閥如何安裝

1、多功能止回閥安裝在泵的輸出端，可水平安裝也可豎直安裝，豎直安裝時要保證介質由下而上流動。
2、可以90°法蘭連接，也可以180°法蘭連接。
3、此閥有止回閥、流量調節、關斷多種功能。
4、所有規格閥門自帶專用起吊孔，方便安裝。

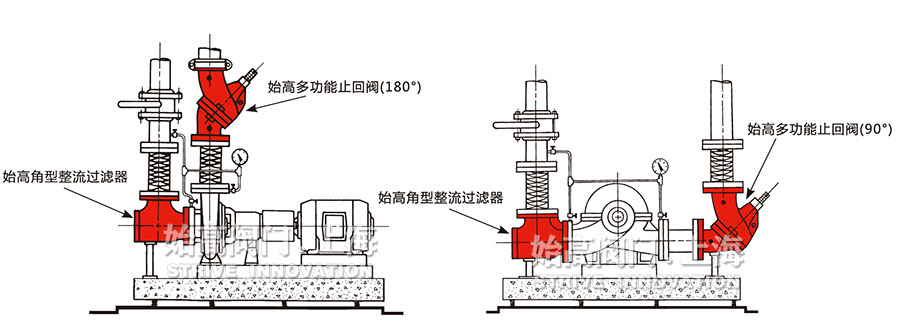

多功能止回閥的安裝圖

角式控制止回閥安裝示意圖

結語

多功能止回閥有截止、節流、止回多功能閥，取代了傳統管道裝置中須裝截止閥、調節閥、止回閥三臺閥門使用大量減少投資、空間和安裝費用。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的多功能止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
