HQ - 防爆電動執行器
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 防爆電動執行器 |
| 產品型號： | OHQ | 外殼： | 防水等級IP67（可選IP68 防爆） |
| 電機： | 鼠籠式異步電動機 | 限位開關： | 1開/1關，SPDT，250V AC,10A |
| 輔助開關組： | 1開/1關，SPDT，250V AC,10A | 扭矩開關： | 1開/1關，SPDT，250V AC,10A |
| 行程： | 90°±10° | 故障保護/工作溫度： | 內部熱保護，打開115℃±5℃/關閉97℃±5℃ |
| 指示器： | 連續的位置指示 | 手動操作： | 機械手柄，可用手輪來操作 |
| 自鎖裝置： | 蝸輪、蝸桿機構提供自鎖 | 機械限位： | 2個外部調整 |
| 加熱器和恒溫器： | 7-10W（110/220V AC） | 接線孔： | PF 3/4"（2個） |
| 環境溫度： | -20-70℃ | 潤滑： | 鋁基潤滑脂EP型 |
| 材料： | 鋼、鋁合金、鋁青銅、聚碳酸酯 | 抗震性能： | X Y Z10g，0.2-34HZ，30minutes |
| 外表涂層： | 干粉、環氧聚酯 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |

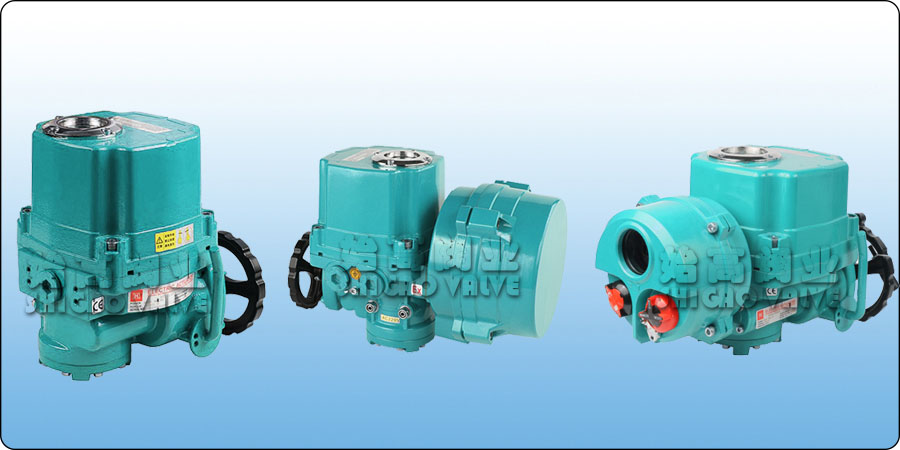

防爆電動執行器是一款隔爆型電氣設備，防爆等級Exd ⅡCT5 Gb，因其較高的防爆功能，常被用于十分惡劣、很多易燃易爆氣體混合物較多的工作環境中。防爆電動執行器用于控制閥門和其他類似產品的0。-270。旋轉,如蝶閥，球閥，阻尼器，擋板閥，旋塞閥，百葉窗閥等。廣泛應用于石油，化工，水處理，船舶, 造紙，電廠，供暖，輕工等行業�？捎�380V /220V / 110V交流電源或24V / 110V直流電源驅動，輸入4-20mA電流信號或0-10V直流電壓信號作為控制信號。將閥門移動到正確的位置,實現自動控制,其zui大輸出扭矩為2000N-M。
開關型防爆電動執行器屬于基本的防爆執行機構，用于把閥門驅動至全開或全關的位置。0°~90°旋轉為常用標準行程，亦可根據客戶需求定制。防護等級IP67，可選IP68。輸出扭矩2000N·M。
調節型防爆電動執行器主要由動力部件和控制模塊兩大部分組成，動力部件主要由電動機、減速器、力矩行程限制器、開關控制箱、手輪和機械限位裝置以及位置發送器等組成。采用高集成度、低功耗的MCU和模擬電路控制板。全金屬外部包裝，電機熱源和控制板有效分離，大大提高了軟、硬件的抗干擾性、耐熱性。
智能一體化防爆電動執行器利用溫度、壓力、流量等實時參數對系統進行調整，以控制間歇、連續、循環加工過程。它能以各種形式調節和控制各種自動化設備和系統的運動點（運動部件）。電動執行器適用于化工、石化、模具、食品、醫藥、包裝等行業的生產過程控制，按照既定的邏輯指令或計算機程序?qū)﹂y門、工具、管道、擋板、滑槽、平臺等進行準確定位、啟動、停止、開啟和關閉等。
 |
||
開關型防爆電動執行器 |
調節型防爆電動執行器 |
智能一體化防爆電動執行器 |
1、殼體—指該蓋由硬質鋁合金制成，具有陽極氧化處理和聚酯粉末涂層。高耐腐蝕，防水等級為IP67。IP68和防爆型是可選的；
2、電機—全封閉式鼠籠式電機，體積小、扭矩大，慣性力小、F級絕緣等級。內部熱保護開關避免損壞電機；
3、手動手輪—手輪設計安全可靠、省力省力。當執行器未通電時，將離合器拉到正確的位置后，可以用手輪操作。一旦通電，離合器將自動返回；
4、位置指示器—安裝在中心軸上、用于觀察閥門的位置。為了避免沉積和觀察方便，它是由凸透鏡設計的；
5、加熱器和恒溫器—用于控制執行器內的溫度，以避免內部潮濕；
6、限位開關—兩機械和電子雙限位。機械限位螺絲可調，安全可靠。電子限位開關是由凸輪控制的SPDT。限位開關的位置可以通過簡單的調整精確方便地設定；
7、扭矩開關—提供過載保護(OHQ005/008/010除外)、并且當閥門堵塞時，通過自動切斷電源來避免閥門和執行器的損壞。(工廠設置，無需用戶修改)；
8、自鎖—精密蝸輪蝸桿傳動大扭矩，噪音低(最高50dB)、使用壽命長。自鎖功能可防止反轉、確保穩定性和可靠性。高效潤滑油在出廠前已經添加，不再需要添加；
9、防脫螺栓—拆下蓋子時，螺栓將附著在蓋板上。所有外部螺栓均采用不銹鋼制成；
10、安裝—電動執行器底部的安裝尺寸符合國際標準ISO5211和DIN3337。孑L成四方形，易于通過線性或45。安裝。執行器可以垂直或水平安裝；

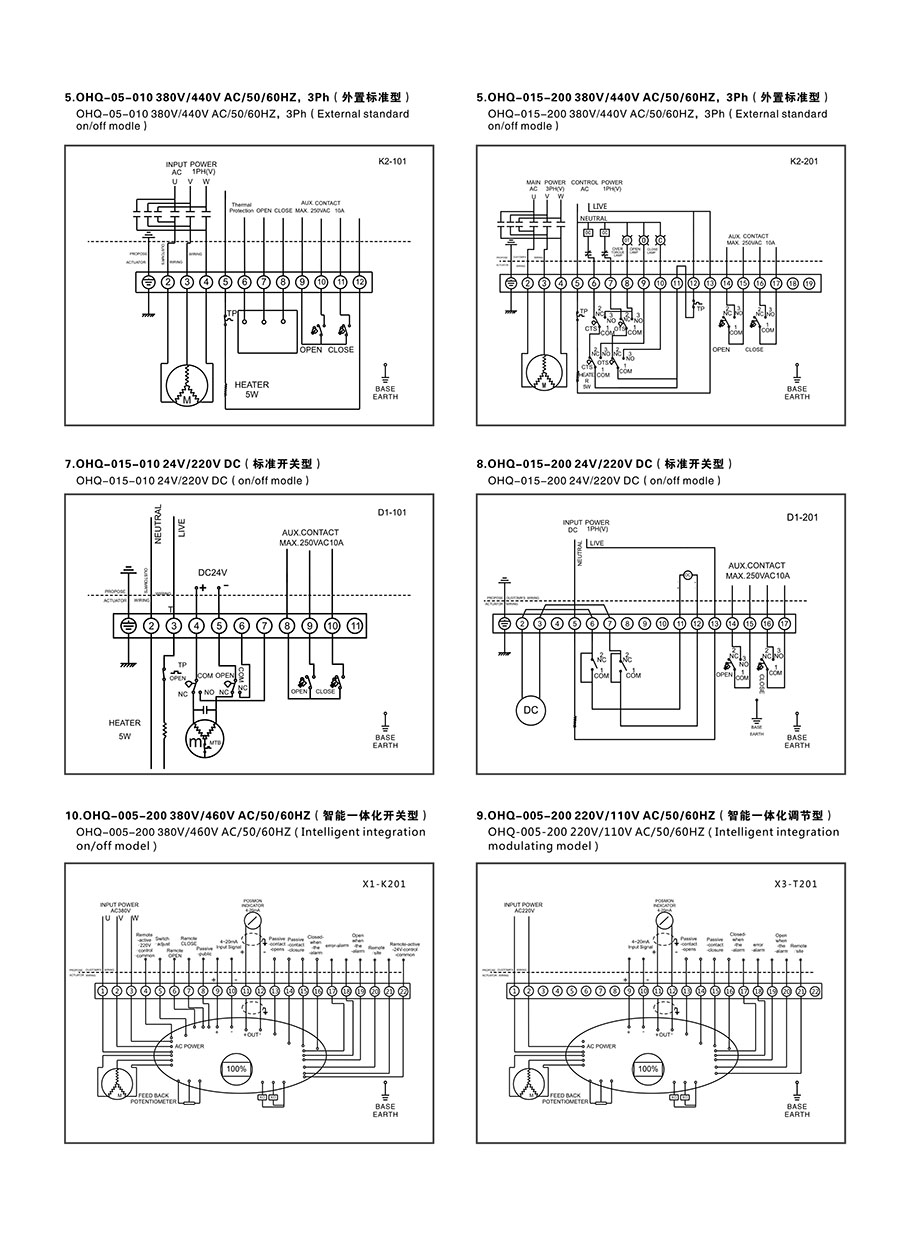

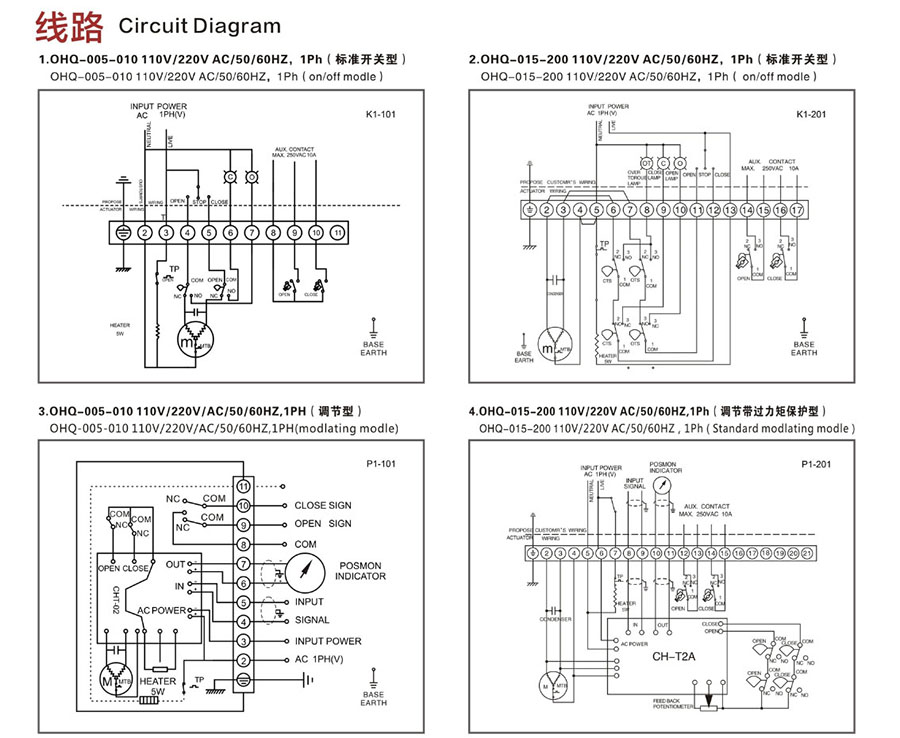

11、線路—電路控制電路符合單相或三相電源標準，布局合理緊湊。端子有效滿足各種附加功能要求；
12、智能模塊—采用高度集成、低功耗的MCU和模擬電路控制板。由于全金屬外部安裝，電機熱源和控制板有效分離，大大提高了軟，硬件的抗干擾和耐熱性；
13、閥位數字顯示—執行器打開和關閉期間，液晶顯示屏上顯示閥門位置的變化；
14、相序自動化調整—智能執行器自動連接到三相電源相序。
