1、產品概述

電動調流調壓閥是一種控制閥，工作時與自控系統配合，主要用來控制閥前（閥后）壓力、過閥流量、池中液位高低之用。該閥利用復合孔對沖消能原理工作，可將閥前高壓減低至閥后低壓，亦可通過控制閥口過流面積的大小，來控制過閥流量或池中液位的高低：該閥也可作為水庫大壩排放閥使用。

1.2、產品標準

連接標準：GB/T 17241.6

檢測標準：GB/T 13927

1.3、技術參數

公稱通徑：DN300~DN1600 PN10/DN300~DN1200 PN16

密封試驗：1.1PN

殼體試驗：1.5PN

工作溫度：0℃~85℃

適用介質：水

2、產品應用

電動調流調壓閥在安裝起吊時，需要用兩根吊帶將閥門托起，吊帶安裝位置如下圖，為了確保安全，禁止懸掛吊環和兩端法蘭孔起吊閥門。

2.1、運輸、貯存

1、電動調流調壓閥在運輸和貯存過程中、不應碰撞、傾斜和受雨雪淋襲。

2、應存放在清潔、干燥、防火和通風良好的場所，周圍應無腐蝕性氣體存在，應防止平穩，防止閥門翻倒。

3、電動調流調壓閥在搬運時，起吊應符合起吊要求，并應注意保護電動執行器防止撞擊。

4、電動調流調壓閥的密封件均為橡膠材質，嚴謹使用酒精、汽油等化學溶劑沖洗。

2.2、安裝

1、在安裝調壓閥之前，應對管道進行沖洗，將管道內的雜物清理干凈，嚴禁管道內遺留有焊渣、螺栓、螺母、數值、石塊等雜物，以免損壞閥門。

2、在調流調壓閥的前后兩端應設置關斷閥及旁通管路，并預留足夠的空間，以便于維護、保養、檢修。

3、建議在調壓閥的前端安裝傳力接頭、方便安裝、拆卸，安裝過濾器，防止雜物進入閥門造成閥門堵塞或損壞。

4、在閥的后端應根據控制需求安裝壓差變送器或電磁流量計。

5、安裝應檢查管道水流方向，使閥門流向與管道水流方向一致，電動執行器應水平放置在閥門一側。

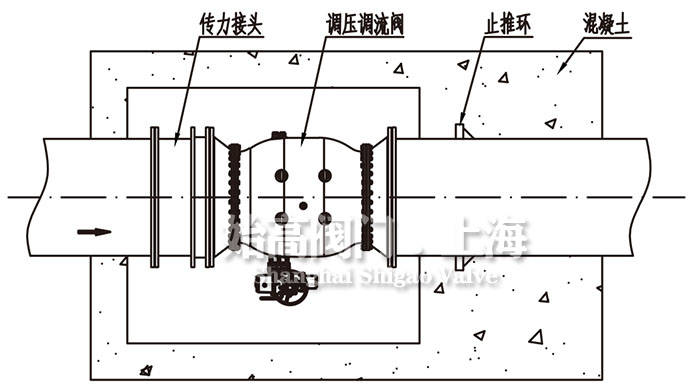

6、在底部應設置支撐，防止閥門前后兩端管道應承受過大的應力而產生變形、損壞。如下圖：

7、應在調流調壓閥的后端管道設置止推環，消除閥門在運行過程中和關閉時產生的軸向推力對管道及連接螺栓的破壞。

8、安裝過程中應對電動執行器做好防護措施，防止電動執行器浸水、碰撞。

3、故障檢修

1、調流調壓閥的開度很大而流量很小。

解決方法：檢查閥門內是否有雜物堵塞，如有需拆卸閥門后進行清理。

2、齒輪箱處出現軸端外漏。

解決方法：檢查軸端密封圈壓板是否松動和軸端密封圈是否損壞，如壓板松動則需重新擰緊壓板螺栓，如軸端密封圈損壞則需跟換。

3、閥門關閉后內漏。

解決方法：檢查電動執行器調試是否到位和密封圈是否損壞，如調試不到位則需重新調試電動執行器，如密封圈損壞則需跟換。
