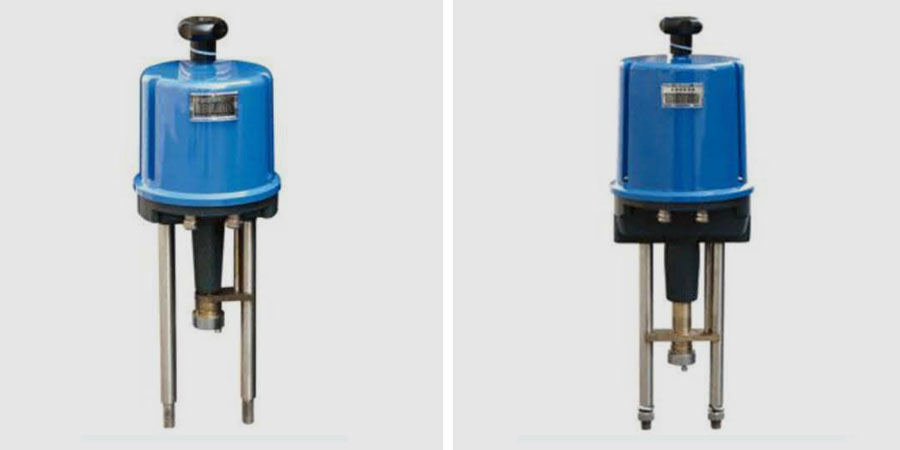

PSL系列智能型電子式電動執行器是引進德國PSL系列產品，整體具有體積小、重量輕、功能強、智能控制器內裝、操作方便，可用于閥門、風門管道的開關控制和調節控制。PSAP4為PS電動執行機構配套的智能比例式伺服電路。采用SMT工藝技術，具有體積小，可靠性高等特點。

結構特點

PS系列執行機構電器部件布線嚴謹并與傳動部件隔離，提高了執行機構運行的可靠性，傳動部件采用CNC加工的小齒縫隙密封齒輪傳動，具有效率高、噪音低、壽命長、穩定可靠、不會因工藝環境，如介質入口力的波動而造成執行機構共振等特點。

產品特點

PSL直行程執行機構主要是由相互隔離的電器控制部分和齒輪傳動部分組成。電機作為連續兩隔離部分的中間部件，電機按控制要求輸出轉矩，通過多級正齒輪傳遞到梯形絲桿上，絲桿通過桿螺紋變換轉矩為推力。此桿螺紋能自鎖，并且將直線行程通過與閥門的適配器傳遞到閥桿。執行機構出軸帶有一個防止轉動的止轉銷，滁州的徑向鎖定裝置可以作為位置指示器。鎖定裝置連有一個連桿，連桿隨輸出軸同步運行，通過與連桿連接的線路板將輸出軸唯一轉換成電信號，提供給伺服放大器作為比較信號和閥位反饋輸出，同時執行機構的行程也可由開關板上的兩個主限位開關來限制，并由兩個機械限位擋塊來調整限定位置。

工作原理

位置信號變換電路將反映執行機構位置的1000歐三線滑線電阻信號的變化情況轉為4~20mA�？刂戚斎肱c位置信號同時送到偏差放大器進行比較，比較結果控制固態開關的通斷，實現對執行機構的開或關控制。根據控制要求調整靈敏度，可以改變跟蹤精度和消除因機械慣性可能產生的振蕩。
