波紋管式疏水閥故障及處理方法
更新時間:2021-12-05 03:23:23 信息來源:波紋管式疏水閥故障及處理方法
波紋管式疏水閥是利用蒸汽和凝結水的溫差引起溫控元件(波紋管)的變形或膨脹帶動閥芯啟閉閥門,達到阻氣排水的目的。適用于一種允許閥前0.5-1米積液的工況,廣泛安裝于各種中、低壓蒸汽輸送管網、生活采暖、小型工藝伴熱等、壓力范圍為≤2.5MPa,排液量范圍為≤3t/h,是冶金、化工的蒸汽輸送管網或采暖伴熱管線的選用產品。
一、波紋管式疏水閥結構:
1、波紋管溫控元件:材質為304,以固定過冷度自動調節排水量,閥前形成0.5-1米的水封,無蒸汽泄漏。
2、閥芯/閥座結構:閥座材質為合金,采用球形閥芯,使密封面避免集中磨損。
3、閥體:材質為WCB?蓪崿F(xiàn)在線快速調節,并允許任意角度安裝。
4、過濾網:材質為304,保護閥芯/閥座不受雜質干擾。
5、防凍排污:適用于北方地區,疏水閥停用時為全開狀態,可自動排液防凍,無需人工排放。
二、波紋管式疏水閥工作原理:
1、當裝置啟動時,空氣進入疏水閥,閥芯在彈簧的彈力下處于開啟位置。
2、緊接著冷凝水進入疏水閥前,在低溫狀態下,波紋管元件內的感溫液體處于冷凝狀態,閥芯完全開啟,迅速排放冷凝水。
3、熱凝水進入疏水閥,波紋管內的感溫液體隨著溫度的升高開始蒸發膨脹,內壓增加使波紋管元件伸長,帶動閥芯向關閉方向移動,溫度達到飽和溫度之前,閥芯完全關閉閥門。
4、積存在閥內的熱凝水慢慢冷卻降溫后,波紋管元件因內壓減小而收縮,帶動閥芯開啟閥門,繼續排放凝結水,形成汽水分離,無蒸汽泄漏。
三、波紋管式疏水閥故障及處理方法:
癥狀 | 原因 | 是否拆閥 | 診斷 | 處理 |
不排或 滯留凝結水 |
無過冷段 | 否 | 閥前溫度過高、冷凝過慢 | 去除閥前保溫 |
進出口堵塞 | 否 | 雜質堵塞 | 清除 | |
過濾網 | 是 | 過濾網堵塞 | 清除 | |
堵塞 | 是 | 波紋管元件折彎部粘住了結晶體 | 清除 | |
波紋管不收縮 | 是 | 波紋管元件進水 | 更換波紋管 | |
調節過量 | 否 | 關閥調節過量 | 逆時針旋轉90°調節螺栓 | |
泄漏蒸汽 | 閥座部位泄漏 | 是 | 閥座與閥芯密封不好 | 進行研磨 |
是 | 波紋管與套管犯卡 |
反復扳動波紋管元件 盡可能恢復原狀 |
||
是 | 雜質積存在閥座密封面 | 清除 | ||
是 | 密封墊泄漏 | 更換墊圈 | ||
否 | 開閥調節過量 | 順時針旋轉90°調節螺栓 |

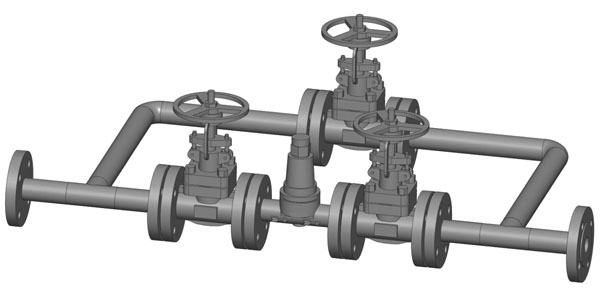

四、波紋管式疏水閥安裝:
