500X - 安全持壓泄壓閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	安全持壓泄壓閥
產品型號：	500X	閥體材質：	球墨鑄鐵、鑄鋼、不銹鋼
連接方式：	法蘭	公稱通徑：	DN40~DN1000
驅動方式：	自動	適用介質：	水、非腐蝕性液體
適用溫度：	0℃~95℃	公稱壓力：	1.0Mpa-2.5Mpa
設計制造：	CJ/T219；JB/T 10674-2006	試驗標準：	API 598；GB/T 13927
法蘭標準：	GB/T17241.6\|EN1092-2 (BS4504)\|ISO 7005-2\|DIN 2501	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

500X安全持壓泄壓閥利用水作用力控制導閥，使主閥自動排出部分水來穩定閥前管道設計壓力，當壓力恢復到設定以下時，主閥自動關閉，閥門的泄壓，持壓在一定范圍內可以調節。主要用于消防或其他供水系統中，以防止系統超壓或維持消防供水系統的壓力。消防泵關閉后還可以減小水錘的沖擊。也用于大型供水系統的水錘裝置。

結構特點Features

1、500X持壓泄壓閥由主閥、泄壓/持壓導閥針閥、球閥和壓力表組成水力控制接管系統。利用水力自動操作，即可以做泄壓閥用又可做持壓閥用。做泄壓閥用時，可維持供水路壓力在設定的安全值之下：做持壓閥用時，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。
2、本產品利用水力控制，不需要其他裝置和能源，保養簡便，一閥多用。
3、本產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

結構特點Features

500X安全持壓泄壓閥的外形和連接尺寸圖

主要零部件材質Material of main parts

500X安全持壓泄壓閥的零部件材質圖

安裝說明Installation Instructions

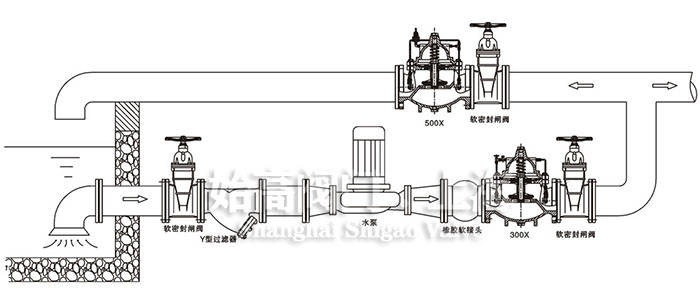

持壓泄壓閥安裝示意圖

1、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。

2、作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。

結語Conclusion

持壓泄壓閥作為流體系統的關鍵組件，以其獨特功能守護著系統的安全。在壓力過高時，它能夠迅速響應，自動開啟釋放壓力，有效防止設備因過壓而受損。同時，當壓力恢復正常后，持壓泄壓閥又能自動關閉，確保系統穩定運行。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的500X安全持壓泄壓閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
