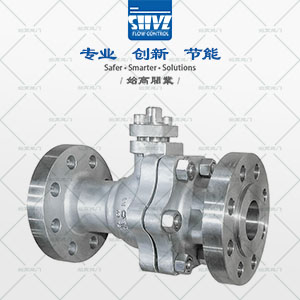

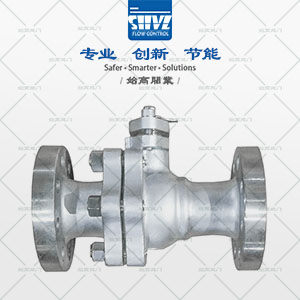

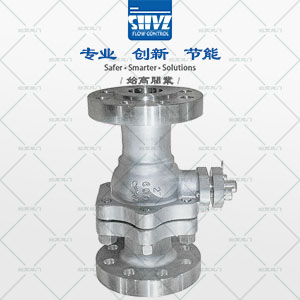

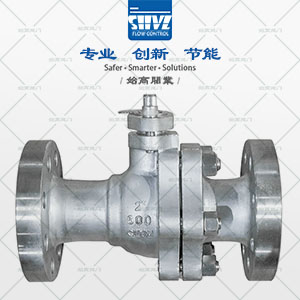

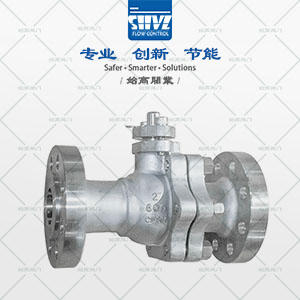

600LB - 法蘭美標球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 法蘭美標球閥 |
| 產品型號： | Q41F-600LB | 閥體材質： | WCB/304/316 |
| 連接方式： | 法蘭 | 公稱通徑： | DN15~DN200 |
| 驅動方式： | 手動 | 適用介質： | 水、蒸汽、油等 |
| 適用溫度： | -29℃~150℃ | 公稱壓力： | 600LB |
| 設計原理： | 唇式密封技術 | 設計標準： | ASME B16.34 |
| 壁厚標準： | ASME B16.34 | 防火標準： | API 607/ ISO 10497 |
| 結構長度： | ASME B16.10 | 法蘭標準： | ASME B16.5 |
| 檢測標準： | API 598 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
閥門概述Product introduction
法蘭美標球閥的工作原理是靠旋轉閥芯來使閥門暢通或關閉。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。法蘭球閥有著自身獨有的優越性，如開關無摩擦，密封不易磨損，啟閉力矩小，這樣可以減小所配執行器的規格。廣泛適用于石油化工城市給排水要求嚴格的工況。
美標法蘭球閥按美國API(美國石油學會)/ANSI(美國國家標準學會)/ASTM(美國材料實驗協會)標準標準設計、制造、生產、檢測的閥門叫做美標閥門。適用于Class150LB~Class2500LB的各種管路上。

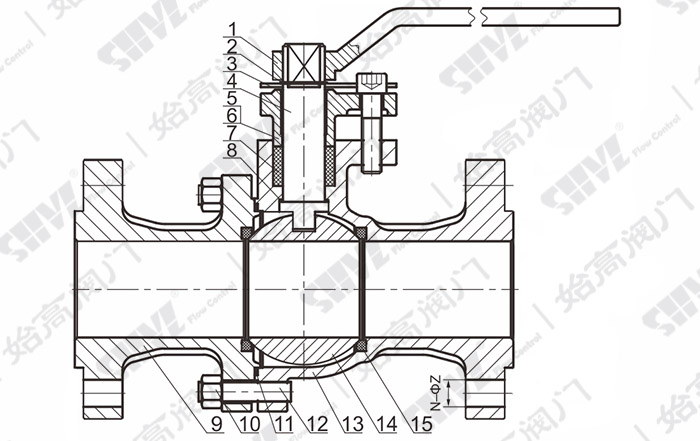

主要零部件材質Material of main parts
| No. | 零件名稱 | 材質 | No. | 零件名稱 | 材質 | ||
| 1 | 手柄 | WCB | WCB | 2 | 擋圈 | 65Mn | 304 |
| 3 | 限位塊 | 1020 | 304 | 4 | 閥桿 | 304 | 304/316 |
| 5 | 螺釘 | B7 | 304 | 6 | 填料壓蓋 | WCB | CF8 |
| 7 | 填料 | PTFE | PTFE | 8 | 止推墊 | PTFE | PTFE |
| 9 | 閥蓋 | WCB | CF8/CF8M | 10 | 螺母 | 2H | 304 |
| 11 | 密封墊 | PTFE | PTFE | 12 | 螺柱 | B7 | 304 |
| 13 | 閥體 | WCB | CF8/CF8M | 14 | 球體 | 304 | 304/316 |
| 15 | 閥座 | RPTFE/Nylon | RPTFE/Nylon | - | - | - | - |

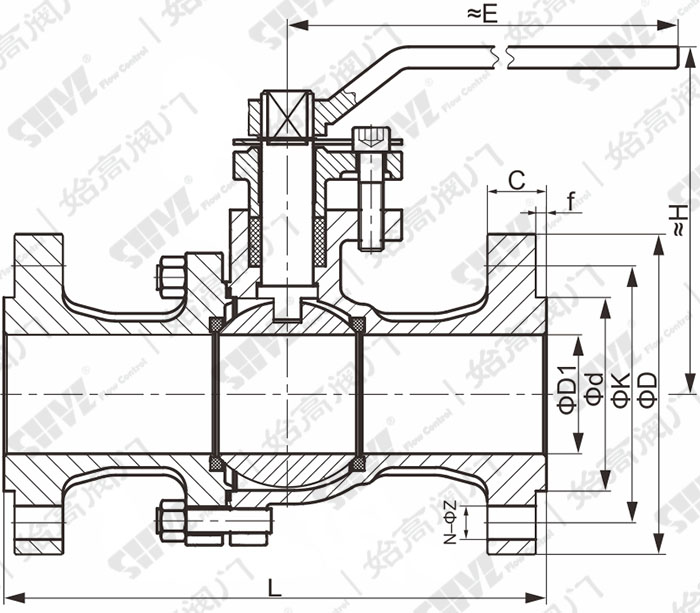

外形尺寸Overall Dimension
| NPS | D1 | d | K | D | f | C | N-Z | L | H | E |
| 1/2 | 15 | 34.9 | 66.7 | 95 | 7 | 21.3 | 4-16 | 165 | 92 | 150 |
| 3/4 | 20 | 42.9 | 82.6 | 115 | 7 | 22.9 | 4-19 | 190 | 95 | 150 |
| 1 | 25 | 50.8 | 88.9 | 125 | 7 | 24.5 | 4-19 | 216 | 105 | 230 |
| 1-1/4 | 32 | 63.5 | 98.4 | 135 | 7 | 27.7 | 4-19 | 229 | 112 | 230 |
| 1-1/2 | 38 | 73.0 | 114.3 | 155 | 7 | 29.3 | 4-22 | 241 | 141 | 255 |
| 2 | 50 | 92.1 | 127.0 | 165 | 7 | 32.4 | 8-19 | 292 | 149 | 280 |
| 2-1/2 | 65 | 104.8 | 149.2 | 190 | 7 | 35.6 | 8-22 | 330 | 179 | 320 |
| 3 | 78 | 127.0 | 168.3 | 210 | 7 | 38.8 | 8-22 | 356 | 185 | 550 |
| 4 | 98 | 157.2 | 215.9 | 275 | 7 | 45.1 | 8-25 | 432 | 220 | 635 |
| 5 | 123 | 185.7 | 266.7 | 330 | 7 | 51.5 | 8-29 | 508 | 305 | 830 |
| 6 | 148 | 215.9 | 292.1 | 355 | 7 | 54.7 | 12-29 | 559 | 325 | 830 |
| 8 | 198 | 269.9 | 349.2 | 420 | 7 | 62.6 | 12-32 | 660 | 350 | 1200 |
結語Conclusion
法蘭美標球閥的關閉件是個帶孔的球體(或部分球)，球體隨閥桿轉動，實現閥門的開啟或關閉。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。法蘭球閥的球體是浮動的，在介質壓力作用下，球體產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。在各種閥門中，球閥的流動阻力較小，球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的法蘭美標球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
聯系電話：021-31261651
電子郵箱：961134865@qq.com
滬公網安備 31011702004811號
