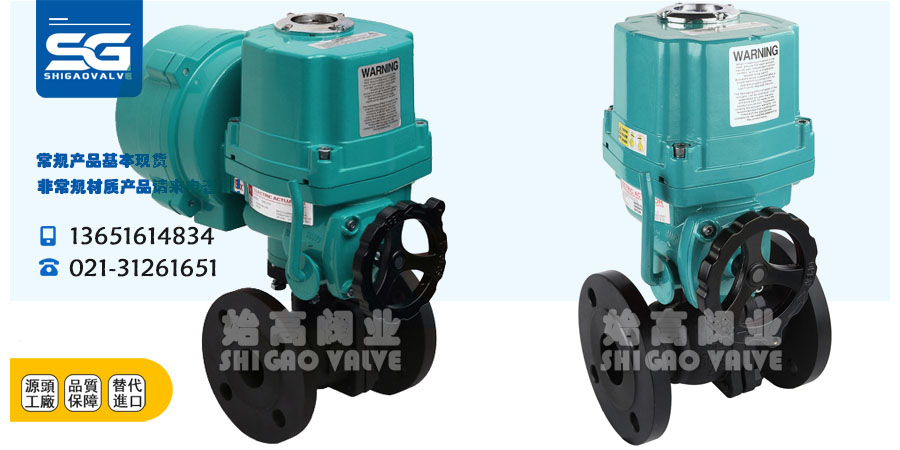

Q1 - 防爆電動碳鋼球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 防爆電動碳鋼球閥 |
| 產品型號： | 090-Q1-B4-F-16-C-Z-B | 閥體材質： | 碳鋼WCB |
| 連接方式： | 法蘭式 | 公稱通徑： | DN15~DN400 |
| 驅動方式： | 電動 | 適用介質： | 水、氣、油等 |
| 適用溫度： | -20~250℃ | 公稱壓力： | 1.6Mpa-6.4MPa |
| 設計制造： | GB/T 12237；ASME B16.34；API608 | 法蘭標準： | GB/T 9113；ASME B16.10 |
| 結構長度： | GB/T 12221；ASME B16.10；API 6D | 防火標準： | API 6FA；API 607；JB/T 6899 |
| 執行器形式： | 精小型防爆型、OHQ防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 環境溫度： | -25℃~55℃ |
| 環境濕度： | 10~90%RH | 行程： | 90°~120°/±10° |
| 動作時間： | 7s-120s | 絕緣電阻： | 100MΩ(500VDC) |
| 電機保護： | 過熱保護器(自動恢復型) | 手動控制： | 可拆卸扳手/手輪 |
| 扭矩范圍： | 7N.m-2000N.m | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
本公司的防爆電動碳鋼球閥由角行程防爆電動執行器及碳鋼球閥球體組成，電動防爆球閥具有結構簡，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合，防爆型電動碳鋼球閥廣泛應用于石油化工，冶金、輕工等工業自控領域?qū)怏w、液體輸送管道中介質的切斷或流通。執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動防爆球閥防爆等級為ExdⅡBT4、防護等級為IP67、可帶現場控制裝置。防爆型電動球閥主要特點為：不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。
防爆電動碳鋼球閥是一種球體繞垂直于通道軸旋轉90°的閥門，其由回轉型防爆角行程電動執行器和O型閥結構組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制(DCS、PLC系統)儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。
 |
|
防爆電動調節球閥（配OHQ執行器） |
防爆電動切斷球閥（配OHQ執行器） |
1、防爆電動球閥流體阻力小，是所有閥類中流體阻力較小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受(4-20mA，0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0-90°，就能完成啟閉動作或調解動作。
2、全電子式電動執行機構，采用機電一體化機構，具有機內伺服操作和開度信號位置反饋、位置指示，手動操作等功能，功能強，性能可靠、連接簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度(0-90°)實現比例調節動作。
3、球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。特別適用于要求零泄漏的場合。

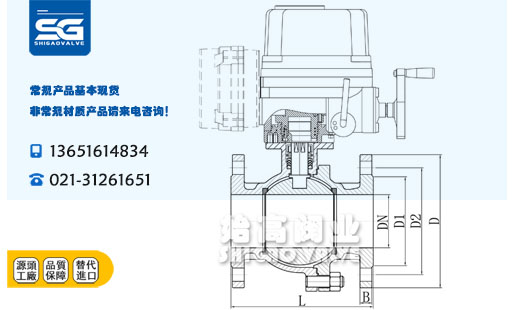

| DN | L | D | D2 | D1 | B | Z-D |
| 15 | 130 | 95 | 65 | 45 | 14 | 4-14 |
| 20 | 140 | 105 | 75 | 55 | 14 | 4-14 |
| 25 | 150 | 115 | 85 | 65 | 14 | 4-14 |
| 32 | 165 | 135 | 100 | 78 | 16 | 4-18 |
| 40 | 180 | 145 | 110 | 85 | 16 | 4-18 |
| 50 | 200 | 160 | 125 | 100 | 16 | 4-18 |
| 65 | 220 | 180 | 145 | 120 | 18 | 4-18 |
| 80 | 250 | 195 | 160 | 135 | 20 | 8-18 |
| 100 | 280 | 215 | 180 | 155 | 20 | 8-18 |
| 125 | 320 | 245 | 210 | 185 | 22 | 8-18 |
| 150 | 360 | 280 | 240 | 210 | 24 | 8-23 |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-32 |
防爆電動球閥是指球閥上的電動執行器達到防爆的標準，使用在要求防爆的場合中，如液體或氣體等化工行業易燃易爆的地方，用于閥門的開啟、關閉或調節。防爆閥門可分為有本安型和隔爆型兩種，本安型用的是直流電機，防爆型用的交流電機，操作人員既能在控制室內遠距離對閥門進行控制，也能在現場進行操作。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的防爆電動碳鋼球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
