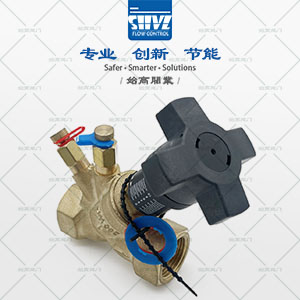

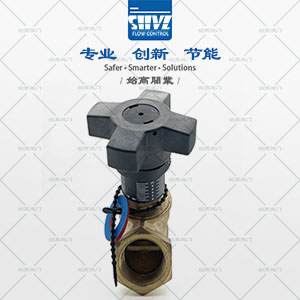

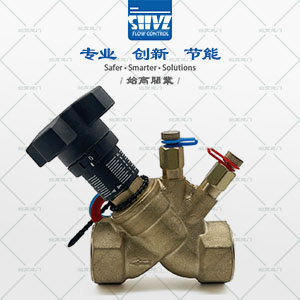

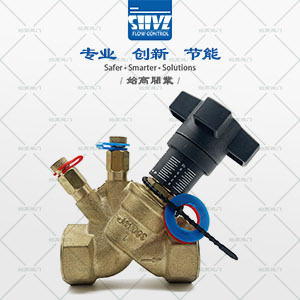

STBV-A20T - 靜態絲扣平衡閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 靜態絲扣平衡閥 |
| 產品型號： | STBV-A20T | 閥體材質： | 黃銅 |
| 公稱通徑： | DN15~DN50 | 適用壓力： | PN10/PN16/PN25 |
| 驅動方式： | 手動 | 適用介質： | 空調冷熱水/乙/丙二醇溶液 |
| 適用溫度： | -20°C ~ +120°C | 連接標準： | EN 10226、GB/T7306.1-2000 |
|
靜態絲扣平衡閥可應用于空調、供熱及生活熱水系統中，用來平衡末端及環路流量之用。具有關斷功能，可代替截止閥；具有zui大行程鎖定功能，當系統調試后可將鎖定功能開啟，日后可關閉靜態閥進行管路維護與檢修，結束后可以直接將閥門恢復到設定好的zui大行程處，避免二次調試，節約大量時間與成本。產品攜帶有測量接頭，方便與測量設備的快速鏈接，節省調試時間。產品可應用于供水或回水管路。
1、準確流量控制。
2、數字手輪開度指示。
3、開度鎖定簡單。
4、具有關斷功能，通過手輪進行關斷。
5、具有自密封壓力/流量測量口。

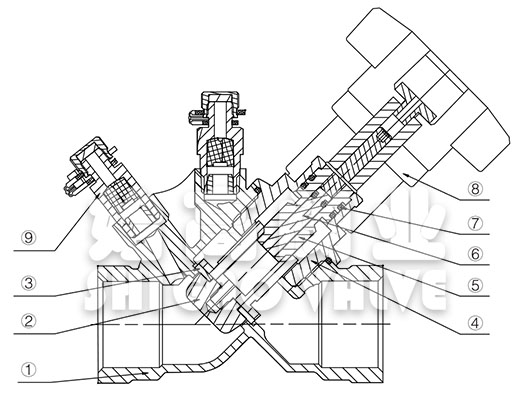

| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | 黃銅 | 2 | 閥芯 | 黃銅 |
| 3 | 閥座密封 | PTFE | 4 | 閥蓋 | 黃銅 |
| 5 | 閥桿 | 黃銅 | 6 | 鎖定閥桿 | 黃銅 |
| 7 | 閥桿密封 | EPDM | 8 | 手輪 | 塑料 |
| 9 | 測量嘴 | 黃銅 | - | - | - |

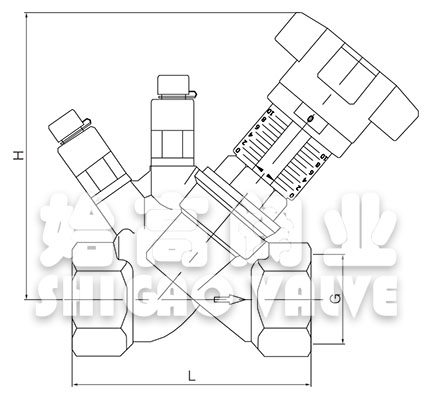

| 產品代號 | DN | G | L | H |
| STBV-A20T-015 | 15 | 1/2 | 80 | 114 |
| STBV-A20T-020 | 20 | 3/4 | 84 | 116 |
| STBV-A20T-025 | 25 | 1 | 97.5 | 119 |
| STBV-A20T-032 | 32 | 1-1/4 | 110 | 136 |
| STBV-A20T-040 | 40 | 1-1/2 | 120 | 138 |
| STBV-A20T-050 | 50 | 2 | 150 | 148 |
安裝前應確保系統內無雜物，請注意介質的流向與閥體上的流向標記一致，靜態平衡閥一般安裝于系統的回水管，當與動態壓差平衡閥配套使用時，安裝于供水管。

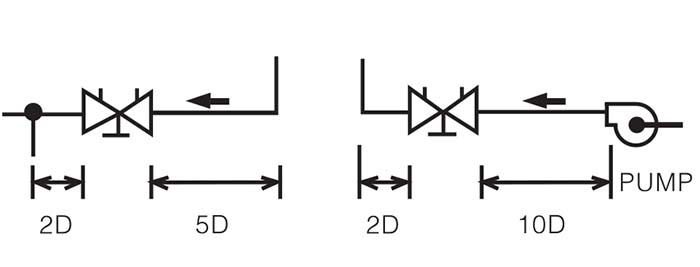

通常與彎頭或水泵連接時，需要保持一定的直管段安裝距離，當與彎頭連接時，遵循閥前5d，閥后2d原則，當與水泵連接時，遵循10d原則。
靜態絲扣平衡閥正確的理解應為水力工況平衡用閥。水力工況平衡是指流量的合理分配，在供熱和空調管道中，水是熱載體介質，水流量的合理分配是熱力工況平衡的基礎。以供熱系統為例，設計者在進行水力工況計算時在各分支流量為設計值的假想情況下進行的。
