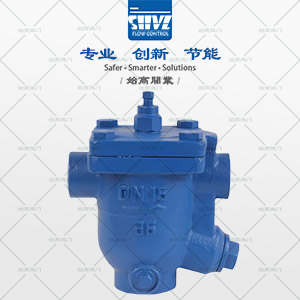

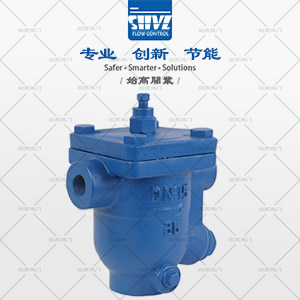

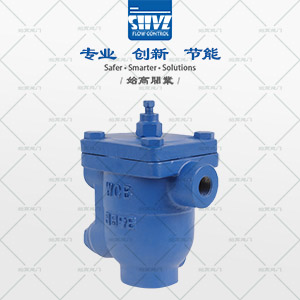

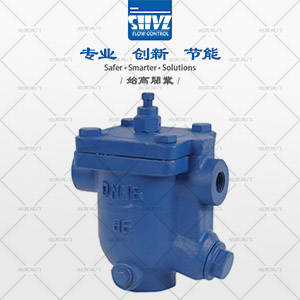

CS11 - 自由浮球式疏水閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 自由浮球式疏水閥 |
| 產品型號： | CS11 | 閥體材質： | 鑄鋼WCB；鉻鉬鋼WC6/WC9；不銹鋼304/316 |
| 連接方式： | 內螺紋，焊接 | 公稱通徑： | DN15~DN50 |
| 驅動方式： | 自動 | 適用介質： | 蒸汽；空氣；凝結水 |
| 適用溫度： | -20℃≤T≤425℃ | 公稱壓力： | 1.6MPa~6.4MPa；150LB~300LB |
| 安裝位置： | 水平連接從左到右 | 設計制造： | GB/T 22654-2008；ISO 6552 |
| 連接長度： | EN 26554；GB/T 12250 | 試驗標準： | GB/T 12251-2005；EN 26948 |
|
CS11自由浮球式疏水閥是利用浮力原理，浮球根據凝結水量的多少隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重降到底部，關閉排水閥座孔。由于排水閥座孔在凝結水水位以下，水汽自然分離，形成水封，達到無蒸汽泄漏。適用于一種不希望積液的工況，尤其適用于造紙、印染行業的滾筒烘干機(帶虹吸管結構)，廣泛安裝在化工單位中的各種中、低壓換熱設備。
1、能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得高的熱效率。
2、蒸汽壓力變化時不受影響浮球能自動調節閥座孔的開度，工作連續，性能穩定。
3、排空氣性能好有自動或手動排空氣裝置，無氣鎖現象，工作平穩無噪音。
注：1、圖中曲線標準的編號(4、8、12等)代表相應工作壓差下的排量及閥座代號
2、壓差是指疏水閥的入口端與出口端的壓力差

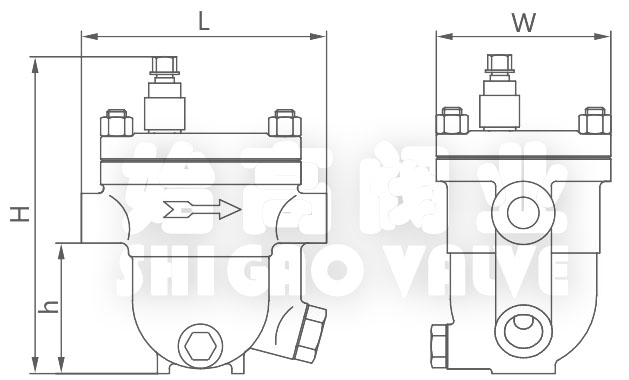

| DN | L | H | h | W |
| 15 | 155 | 195 | 97 | 105 |
| 20 | 155 | 200 | 103 | 105 |
| 25 | 155 | 210 | 105 | 115 |
| 32 | 160 | 220 | 116 | 120 |
| 40 | 160 | 220 | 116 | 120 |
| 50 | 160 | 235 | 123 | 120 |
自由浮球式疏水閥的結構簡單，內部只有一個精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內出現空氣和低溫冷凝水，雙金屬自動排空氣元件把浮球推離閥座，閥門打開，排除不凝結氣體，低溫冷凝水流進疏水閥，浮球上升，凝結水迅速排放。裝置很快提升溫度，管道內溫度上升到飽和溫度之前，雙金屬自動排空氣元件感溫變型伸直；蒸汽疏水閥進入正常運行狀況，浮球隨液位升降調節閥孔流量。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的自由浮球式疏水閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
