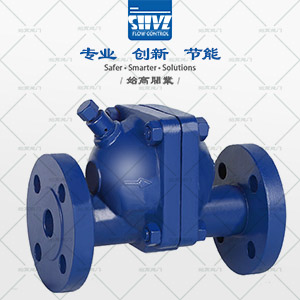

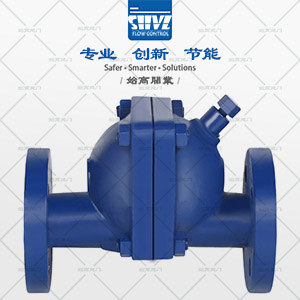

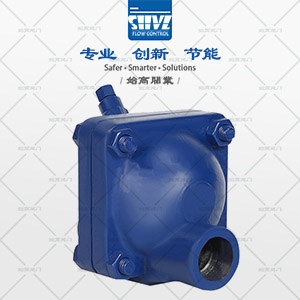

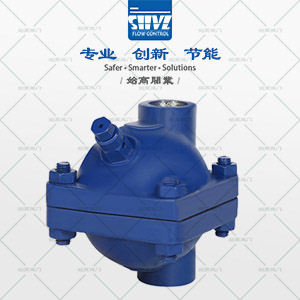

CS41-3NL CS11-3NL - 立式自由浮球式疏水閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	立式自由浮球式疏水閥
產品型號：	CS41-3NL；CS11-3NL	閥體材質：	鑄鋼WCB；鉻鉬鋼WC6/WC9；不銹鋼304/316
連接方式：	法蘭，螺紋	公稱通徑：	DN15~DN50
驅動方式：	自動	適用介質：	蒸汽；空氣；凝結水
適用溫度：	-20℃≤T≤425℃	公稱壓力：	1.6MPa~6.4MPa；150LB~300LB
安裝位置：	立式	設計制造：	GB/T 22654-2008；ISO 6552
連接長度：	EN 26554；GB/T 12250	試驗標準：	GB/T 12251-2005；EN 26948

閥門概述Product introduction

立式自由浮球式疏水閥是利用浮力原理，浮球根據凝結水量的多少隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重降到底部，關閉排水閥座孔。由于排水閥座孔在凝結水水位以下，水汽自然分離，形成水封，達到無蒸汽泄漏。適用于一種不希望積液的工況，尤其適用于造紙、印染行業的滾筒烘干機(帶虹吸管結構)，廣泛安裝在化工單位中的各種中、低壓換熱設備。

結構特點Features

1、能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得高的熱效率。
2、蒸汽壓力變化時不受影響浮球能自動調節閥座孔的開度，工作連續，性能穩定。
3、排空氣性能好友自動或手動排空氣裝置，無氣鎖現象，工作平穩無噪音。

排量圖Displacement diagram

立式自由浮球式疏水閥排量圖

注：1、圖中曲線標準的編號(4、8、12等)代表相應工作壓差下的排量及閥座代號
2、壓差是指疏水閥的入口端與出口端的壓力差

外形尺寸Overall Dimension

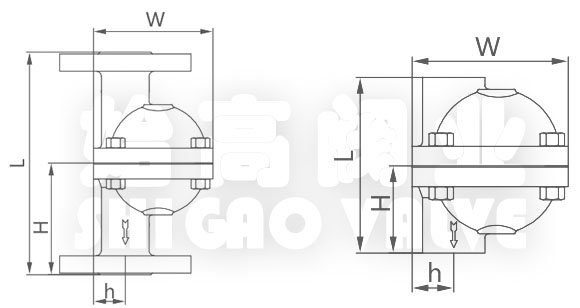

立式自由浮球式疏水閥尺寸圖

CS41-3NL

DN	L	H	h	W
15	160	62.5	30	112.5
20	160	62.5	30	112.5
25	160	62.5	30	112.5
32	250	100	38	172
40	250	100	38	172
50	250	100	38	172

CS11-3NL

DN	L	H	h	W
15	125	62.5	30	112.5
20	125	62.5	30	112.5
25	125	62.5	30	112.5
32	200	100	38	172
40	200	100	38	172
50	200	100	38	172

結語Conclusion

立式自由浮球式疏水閥的結構簡單，內部只有一個精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內出現空氣和低溫冷凝水，雙金屬自動排空氣元件把浮球推離閥座，閥門打開，排除不凝結氣體，低溫冷凝水流進疏水閥，浮球上升，凝結水迅速排放。裝置很快提升溫度，管道內溫度上升到飽和溫度之前，雙金屬自動排空氣元件感溫變型伸直；蒸汽疏水閥進入正常運行狀況，浮球隨液位升降調節閥孔流量。
