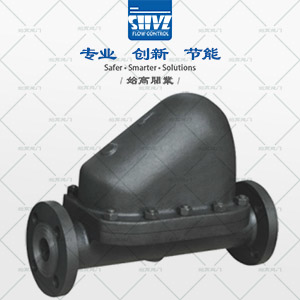

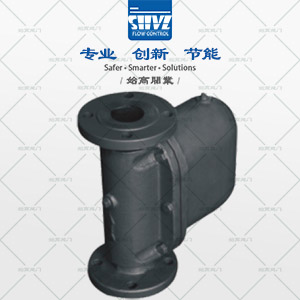

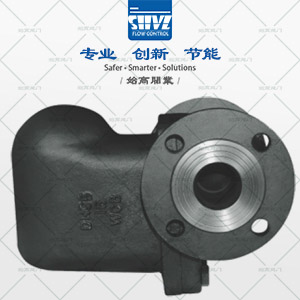

SF-50WL,S41H-50L,UNA23/26 - 杠桿浮球式疏水閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	杠桿浮球式疏水閥
產品型號：	SF-50WL,S41H-50L,UNA23/26	閥體材質：	鑄鋼WCB；不銹鋼CF8
連接方式：	法蘭	公稱通徑：	DN15~DN100
驅動方式：	自動	適用介質：	蒸汽；空氣；凝結水
工作溫度：	＜300℃	公稱壓力：	PN16~PN40
安裝位置：	水平連接	設計制造：	EN 26704；ISO 6552
連接長度：	EN 26554；GB/T 12250	試驗標準：	GB/T 12251-2005；EN 26948

閥門概述Product introduction

SF-50WL杠桿浮球式疏水閥、S41H-50L杠桿式疏水閥、UNA23/26杠桿式疏水閥是利用凝結水與蒸汽的密度通過凝結水液位變化，使浮球升降帶動閥瓣的開啟或關閉，達到阻汽排水的目的。利用浮力原理和杠桿原理，通過液位的變化使浮球上升或下降，浮球驅動著杠桿使得閥瓣離開或解除閥座達到開啟排水和關閉阻汽的作用。采用自動排空氣閥，能自動排出不凝結氣體，非常靈敏，工作質量高，使用壽命長。連續排水，有水即排，小過冷度為0℃。

結構特點Features

1、能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得高的熱效率。
2、蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度，工作連續，性能穩定。
3、排空氣性能好自動排空裝置能排除不凝結的冷熱氣體，無氣鎖現象，工作平穩無噪音。
4、密封性能卓越密封件采用球面結構，工作時無集中磨損使用壽命長。

排量圖Displacement diagram

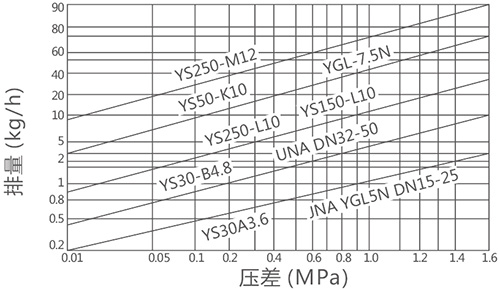

SF-50WL杠桿浮球式疏水閥排量圖

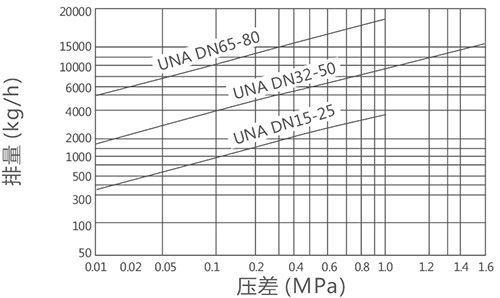

UNA23杠桿浮球式疏水閥排量圖

注：1、圖中曲線標注的編號(4、8、12等)代表相應工作壓差下的排量及閥座代號。
2、壓差是指疏水閥的入口端與出口端的壓力差。

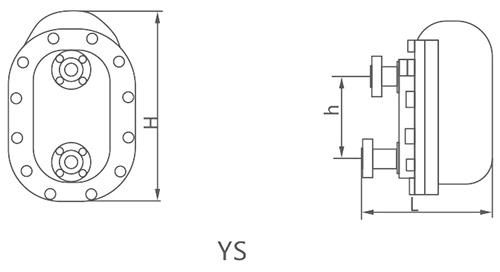

外形尺寸Overall Dimension

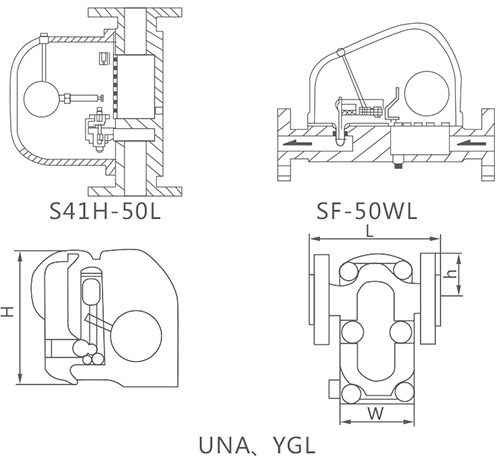

SF-50WL杠桿浮球式疏水閥尺寸圖

UNA23杠桿浮球式疏水閥尺寸圖

型號	DN	L	H	h	W
S41H-50L	15	310	230	198	135
S41H-50L	20	310	230	198	135
S41H-50L	25	310	230	198	135
S41H-50L	40	360	295	198	170
S41H-50L	50	360	295	198	170
SF-50WL垂直式	50	320	250	160	160
SF-50WL	50	270	250	160	324
UNA23H/UNA26H	15-20	145	128	60	90
UNA23H/UNA26H	25	145	128	60	90
UNA23H/UNA26H	32-50	145	128	60	90
YQL5N/YQL7.5N	25-50	235	155	135	150
YQL5N/YQL7.5N	65-100	240	160	130	150
YS50-K10	65-100	390	260	150	-
YS250-M12	50-65	445	115	190	-
YS150-L10	50-65	520	115	230	-
YS250-L10	50-65	440	110	190	-
YS30-A3.6	15-25	162	107	65	-
YS30-B4.8	25-50	235	145	130	-

結語Conclusion

SF-50WL,S41H-50L,UNA23/26杠桿浮球式疏水閥是利用蒸汽和冷凝水的密度差來操作的。通過凝結水液位變化，使浮球升降帶動閥瓣的開啟或關閉，達到阻氣排水的目的。這種類型的疏水閥操作十分便利，閥門能在冷凝水負荷變化時有效工作，同時不受操作壓力驟然變化的影響。
