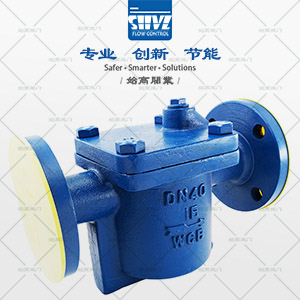

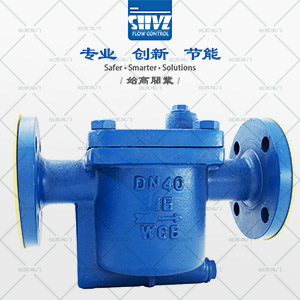

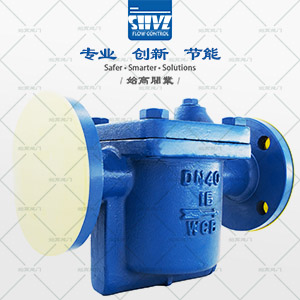

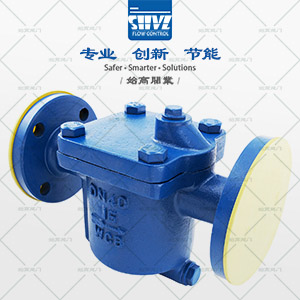

ES8B,ESH10,ESH12 - 鐘形浮子式疏水閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	鐘形浮子式疏水閥
產品型號：	ES8B,ESH10,ESH12	閥體材質：	WCB；CF8
連接方式：	焊接；法蘭；螺紋	公稱通徑：	DN10~DN65
驅動方式：	自動	適用介質：	蒸汽；空氣；凝結水
公稱壓力：	PN25；PN40	適用溫度：	＜300℃

閥門概述Product introduction

ES8B,ESH10,ESH12鐘形浮子式疏水閥的開啟和關閉是根據凝結水和蒸汽的密度并來動作的，工作動作準確，可靠。維修方便內部零件采用不銹鋼制造，均安裝在閥蓋上，并設有過濾網裝置，日常維護方便。廣泛用于石油、化工、電力、印染紡織、醫療、醫藥等行業的各種蒸汽加熱設備、蒸汽管網和低過熱蒸汽工況。能夠迅速排除凝結水，有效地組織蒸汽泄漏。

結構特點Features

-特殊設計的SCCV關閉系統，閥芯、支架與特殊設計而成的杠桿相配合。閥芯再支架內是自由浮動的，避免了關閉時產生的剛性碰撞；
-抗水擊：開口吊桶結構不會因水擊而遭損壞；
-內部零件采用不銹鋼制造，均安裝再閥蓋上，并設有過濾網裝置，日常維護簡便；
-凝結水負荷的選用：倍率一般為實際排液量的1.5-2.0倍；
-可承受高背壓。

排量圖Displacement diagram

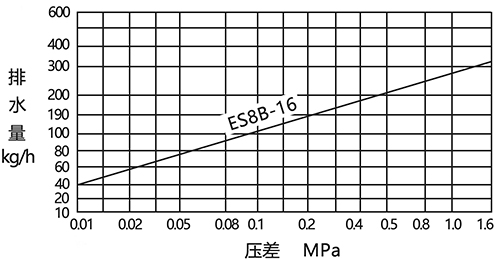

ES8B,ESH10,ESH12鐘形浮子式疏水閥排量圖1

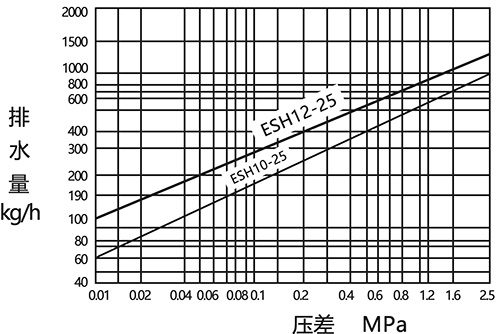

ES8B,ESH10,ESH12鐘形浮子式疏水閥排量圖2

外形尺寸Overall Dimension

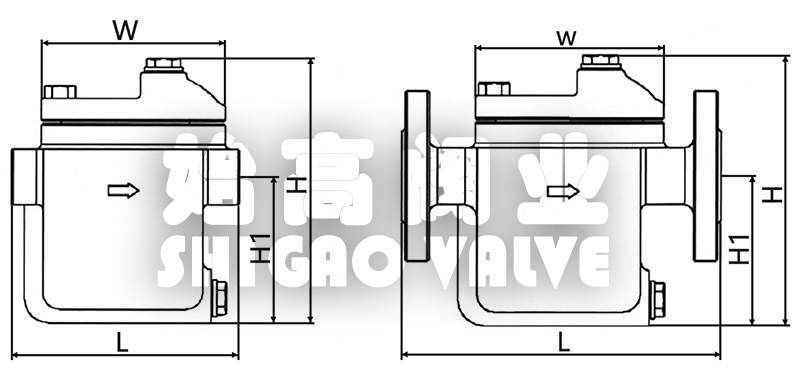

鐘形浮子式倒吊桶式疏水閥尺寸圖

型號	DN	連接	壓差范圍	壓力	L	H	H1	W
ES8B	10-25	螺紋	0.01-1.6	PN25	150	165	90	104
ES8BW	10-25	承插焊	0.01-1.6	PN25	150	165	90	104
ES8BF	10-20	法蘭	0.01-1.6	PN25	195	165	90	104
ES8BF	32	法蘭	0.01-1.6	PN25	215	165	90	104
ES8BF	32-50	法蘭	0.01-1.6	PN25	230	165	90	104
ESH10	15-50	螺紋	0.01-2.5	PN40	200	230	132	142
ESH10W	15-50	承插焊	0.01-2.5	PN40	200	230	132	142
ESH10F	15-32	法蘭	0.01-2.5	PN40	270	230	132	142
ESH10F	40	法蘭	0.01-2.5	PN40	280	230	132	142
ESH10F	50	法蘭	0.01-2.5	PN40	290	230	132	142
ESH12F	32-65	法蘭	0.01-2.5	PN40	320	230	132	142

結語Conclusion

ES8B,ESH10,ESH12鐘形浮子式疏水閥雙閥座壓差機構和SCCV關閉系統，SCCV是閥門“自動關閉和自動定心”系統，與雙閥座壓差機構安裝在一個單元，延長使用壽命。當凝結水量增大時，吊桶失去浮力使得機構反向密封而產生壓差，主閥開啟而獲得大排量，用汽設備迅速啟動，大限度提高加熱設備的熱效率。
