更新時間：2023-11-29 16:20:20

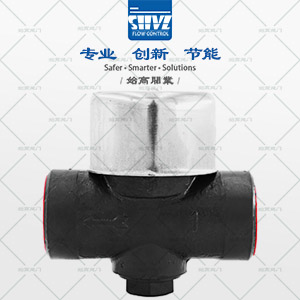

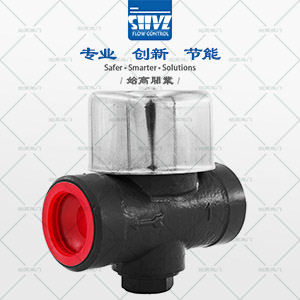

CS19H,CS49H - 熱動力蒸汽疏水閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	熱動力蒸汽疏水閥
產品型號：	CS19H;CS49H	閥體材質：	A105;鑄鋼;CF8
連接方式：	螺紋;法蘭	公稱通徑：	DN15~DN100
驅動方式：	自動	適用介質：	蒸汽；空氣；凝結水
TMO最大工作溫度：	300℃	公稱壓力	PN40;PN63

閥門概述Product introduction

CS49H,CS19H熱動力蒸汽疏水閥利用蒸汽和凝結水通過閥孔時流速和體積產生變化的不通熱力學性質，驅動閥片開關閥座孔，從而達到阻汽排水。根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化，使動作閥片上下壓差變化，氣動閥片開啟和關閉，從而達到阻汽排水的目的。常見安裝于蒸汽用戶的各種高、中、低壓蒸汽管網或伴熱工況。

排量圖Displacement diagram

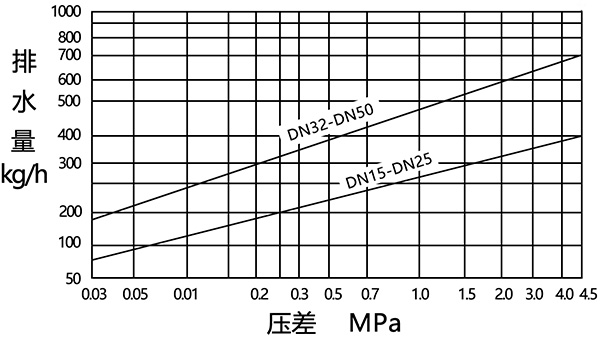

熱動力蒸汽疏水閥排量圖1

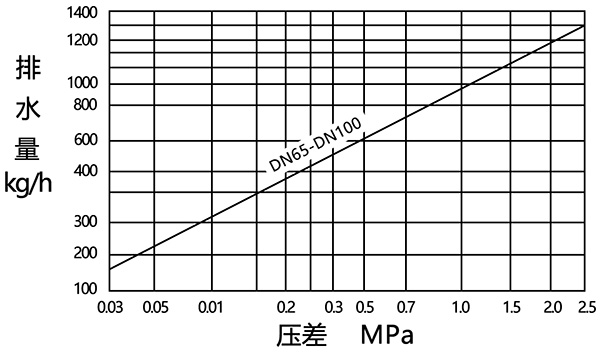

熱動力蒸汽疏水閥排量圖2

外形尺寸Overall Dimension

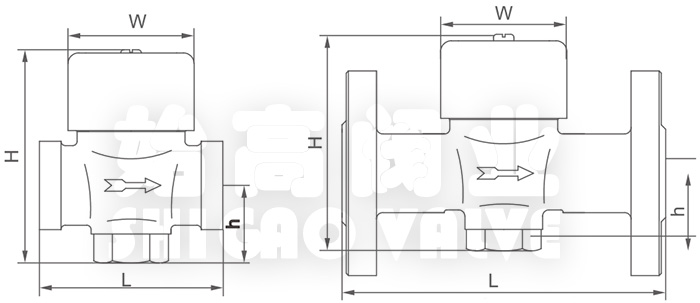

熱動力蒸汽疏水閥尺寸圖

CS49H PN40

DN	L	H	h	W
15	150	95	48	54
20	150	105	53	54
25	160	115	58	54
32	210	135	68	74
40	230	145	73	74
50	230	160	80	74
65	280	180	90	100
80	280	195	98	100
100	310	215	108	100

CS19H PN63/300LB

DN	L	H	h	W
15	80	95	35	54
20	80	95	35	54
25	95	105	45	54
32	120	115	47	74
40	120	115	47	74
50	130	130	55	74

CS69H PN63/300LB

DN	L	H	h	W
15	80	95	35	54
20	80	95	35	54
25	95	105	45	54
32	120	115	47	74
40	120	115	47	74
50	130	130	55	74

CS49H PN63/300LB

DN	L	H	h	W
15	150	105	53	54
20	150	125	63	54
25	160	135	68	54
32	210	150	75	74
40	230	165	83	74
50	230	175	88	74

結語Conclusion

CS49H,CS19H熱動力蒸汽疏水閥的結構合理、體積小、重量輕、安裝方便。不怕凍、耐水擊、耐過熱帶有不銹鋼過濾裝置、維護方便動作靈敏、密封性能好，使用壽命長。
