WHEX-A32Q - 組合式高速進排氣閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 組合式高速進排氣閥 |
| 產品型號： | WHEX-A32Q | 閥體材質： | 球墨鑄鐵 |
| 連接方式： | 法蘭連接 | 適用介質： | 清水、原水（不能用于污水系統） |
| 公稱通徑： | DN50-DN300 | 公稱壓力： | PN10/PN16 |
| 適用溫度： | -29°C ~ +80°C | 法蘭標準： | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010 |
|
組合式高速進排氣閥采用流線型大排氣通道設計使排氣更加快速，排氣口上方設置有減噪減振的緩閉裝置，在管道快速充水或管道內發生水柱分離后的水柱彌合階段，緩閉裝置可限制排氣速度，排氣運行平穩，避免引發水錘。

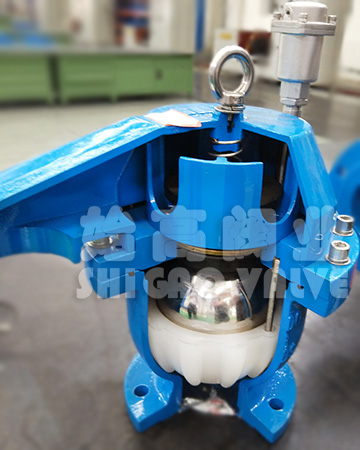

根據流體力學原理設計的結構主浮球加下浮筒，可防止發生氣密封現象(即系統內的空氣尚未完全排放時，浮球被高速氣流吹起，封閉排氣口)適應壓差達0.3MPa以上，避免過早關閉產生管震和噪聲。
組合式高速進排氣閥體積小，重量輕，結構簡單，可靠性強。特殊設計的排氣密封結構：由青銅座圈和柔性NBR或EPDM結合而成可長期免維護運行。高壓膜片自動排氣閥：采用膜片式密封，由于浮筒和密封膜片連接支撐采用彈性弧度支撐，密封膜片會隨著浮筒在水的浮力作用波動下，進行微量擺動，做到高壓工況下的小微量空氣應排盡排，可有效消除水錘的危害。超大排氣口可防止排氣口被雜質堵塞影響排氣。閥體采用優質球墨鑄鐵材料，內件均為抗腐蝕不銹鋼材料制造。
-直流道閥體，入口和出口尺寸相同，流量比傳統空氣閥大。符合氣體動力學的整體式浮球防吹起設計：防止浮球被高速氣流吹起導致排氣口過早關閉，并不影響空氣吸入或排出。
-低壓密封：可在低壓工況下(0.1bar)保持良好密封性，防止發生漏失現象。減少排氣過程噴水現象。
-體積小巧，結構簡單，性能可靠，經久耐用；所有零部件均具有抗腐蝕能力；維護頻率低，使用壽命長。
-設計符合多種功能標準及多種水系統空氣閥標準。
-內置-防水錘（防壓力波動）功能：系統工作更加平穩，避免閥門和系統受到損壞。

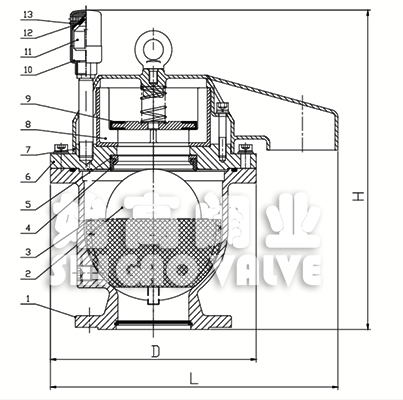

| 名稱 | 材質 |
| 閥體 | QT450 |
| 浮球 | 不銹鋼304 |
| 下浮筒 | 聚丙烯 |
| 密封圈 | 丁腈橡膠 |
| 擋套 | H62 |
| 閥蓋 | QT450 |
| 上蓋 | QT450 |
| 支撐架 | QT450 |
| 減噪板 | NBR |
| 小排氣閥 | 不銹鋼 |
| 產品代號 | 口徑DN | D | L | H |
| WHEX-A32Q-0050 | 50 | 220 | 287 | 330 |
| WHEX-A32Q-0080 | 80 | 248 | 339 | 385 |
| WHEX-A32Q-0100 | 100 | 290 | 405 | 435 |
| WHEX-A32Q-0150 | 150 | 350 | 500 | 518 |
| WHEX-A32Q-0200 | 200 | 400 | 580 | 585 |
組合式高速進排氣閥由高壓膜片自動排氣閥和低壓進排氣閥組成，同時具備排氣和進氣功能。自動排氣閥在管道有壓狀態下自動排放內部積聚的少量空氣。低壓進排氣閥即可在空管道充水時排放管道內的空氣又能在管道排空或出現負壓時，如水柱分離工況下將自動開啟向管道內進氣消除負壓。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的組合式高速進排氣閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
