VB3200比例積分電動調節閥

比例積分電動調節閥摘要

VB3200比例積分電動調節閥是自動調節控制管道量度的裝置，適用供熱、通風和空調系統中對次序熱水的連續調節控制。如：空調通風設備的水路控制，供暖設備的水路控制。VB3200比例積分電動兩通調節閥專供的中央空調風機盤管的配套產品

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	比例積分電動調節閥
產品型號：	VB3200	閥體材質：	黃銅
連接方式：	螺紋	公稱通徑：	DN32-DN65
驅動方式：	電動	適用介質：	冷水；熱水；50%以內的乙二醇水溶液
適用溫度：	-10℃-50℃	公稱壓力：	1.6MPa
結構形式：	二通、三通	流量特性：	等百分比或線性
滲漏量：	Kv值0.01％	最大行程：	25mm
允許壓差：	0.6MPa	工作濕度：	10%-90RH無結露
電機形式：	交流永磁同步可逆電機	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

一、產品概述

VB3200比例積分電動兩通調節閥專供的中央空調風機盤管的配套產品，由驅動器與閥體兩部分組成，驅動器由一個同步電機驅動，具備彈簧復位及手動開閥杠桿操縱功能，閥體部分采用活塞式結構。電動兩通調節閥可與溫控器配套使用，由溫控器控制電動閥電機，使閥門開或關，實現管道冷水或熱水的通或斷，再通過風機盤管送風，以實現溫度的自動調節。比例積分電動閥系列能調節蒸汽或冷熱水的流量，廣泛用于中央空調、采暖、水處理、工業加工行業等系統的流體控制。具有0～10V或4～20mA反饋信號(選配)。

浮點型，內置24V/AC雙向可逆馬達，接受開關型控制信號，提供遞增式控制；

浮點型，內置220V/AC雙向可逆馬達，接受開關型控制信號，提供遞增式控制；

智能型，能接受與反饋0-10V或4-20mA控制訊號，提供比例式控制。

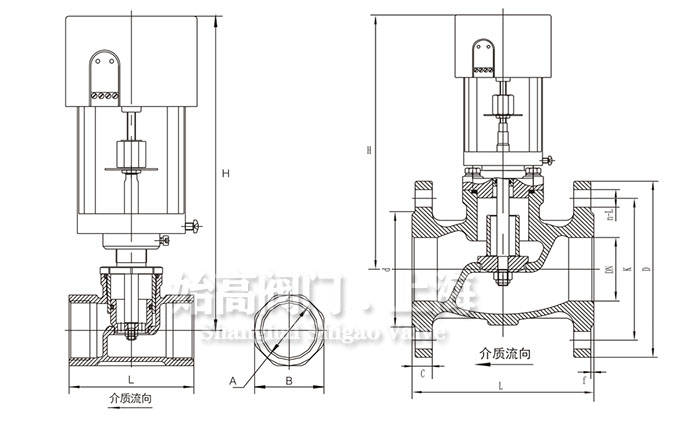

二、外形結構

比例積分電動調節閥尺寸

三、外形尺寸表

型號	連接方式	規格	L	H	D	A	K	C	n-d	行程
VB3200-32	絲扣	DN32	90	222	50	G1-1/4	-	-	-	20
VB3200-40	絲扣	DN40	100	222	57	G1-1/2	-	-	-	20
VB3200-50	絲扣	DN50	115	224	69	G2	-	-	-	20
VB3200-32F	法蘭	DN32	150	270	140	-	100	18	4-18	20
VB3200-40F	法蘭	DN40	150	270	150	-	110	18	4-18	20
VB3200-50F	法蘭	DN50	160	270	165	-	125	20	4-18	20
VB3200-65F	法蘭	DN65	180	275	185	-	145	20	4-18	20

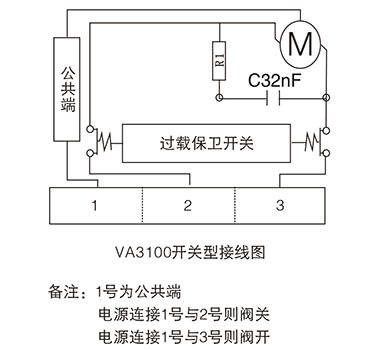

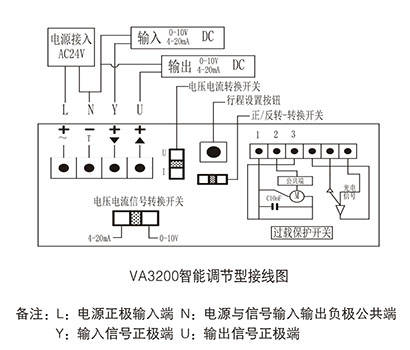

四、接線圖

開關型：開關量，直接24V交流電電壓驅動，另配比例積分溫度控制器。智能調節型：模擬量，標準信號控制，輸入控制信號0-10V或4-20mA，反饋信號0-10V或4-20mA。
