手動對夾刀閘閥

產品信息
產品型號：SGBZ73X	021-31261651
產品口徑：DN50-DN450	www.zqwxa.cn
產品壓力：1.0MPa-1.6MPa	961134865@qq.com
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、手動對夾刀閘閥概述

SGBZ73X手動對夾刀閘閥為鋼板式刀閘閥具有輕松轉動手輪通過閥桿氣動閘板切斷管線物流，是一種高新技術新型閘閥，金屬密封盒無摩擦區域大大提高閥門的使用壽命。

二、手動對夾刀閘閥參數表

公稱通徑：DN50-DN450	公稱壓力：1.0MPa-1.6MPa、10K、150LB
適用介質：水、煤、紙漿、粉塵等	適用溫度：0-80℃
閥體材質：碳鋼、不銹鋼	閘板材質：2Cr13、SS201、SS304、SS316、SS316L、SS310、2205
密封形式：軟密封、硬密封	填料密封：含油四氟盤根、芳輪盤根、高水基橡膠
連接方式：對夾	法蘭標準：國標、日標、美標

三、手動對夾刀閘閥零件材質

序號	名稱	材料	序號	名稱	材料
1	閥體	WCB	2	閘板	201
3-4	標準件	201	5	填料	PTFE+EPDM
6	壓蓋	WCB	7-9	標準件	201
10	閥桿	2Cr13	11	支架板	Q235
12	推力軸承	2ChSnSb10-6	13	手輪	瑪鋼
14-15	標準件	201	16	螺母	黃銅
17-18	標準件	201	20	閥座	507Mo

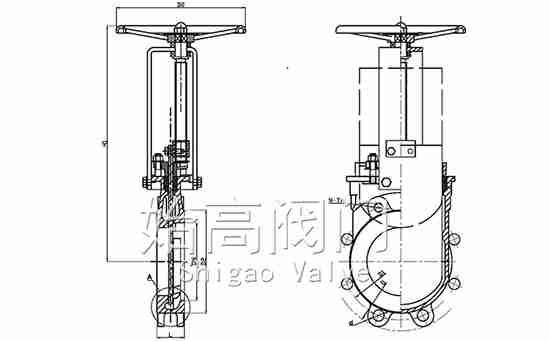

四、手動對夾刀閘閥尺寸表

DN	L	D	D1	D2	D0	H1
50	48	165	125	99	180	310
65	48	185	145	118	180	330
80	51	200	160	132	220	360
100	51	220	180	156	240	400
125	57	250	210	184	240	460
150	57	285	240	211	280	510
200	70	340	295	266	300	570
225	70	350	310	282	400	636
250	70	395	350	319	340	670
300	76	445	400	370	380	800
350	760	505	460	429	400	890
400	89	565	515	480	450	1000
450	89	615	565	530	450	1160

五、應用

手動對夾刀閘閥適用于電廠的選煤、排渣、城市的污水處理、食品、造紙、醫藥、石油、化工等油品、水、蒸汽管道上，接觸或截?cái)喙苈分械乃酀{、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果汁、谷物、屠宰場廢水處理等。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的手動對夾刀閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
