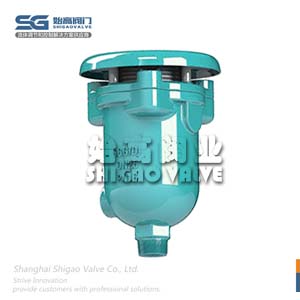

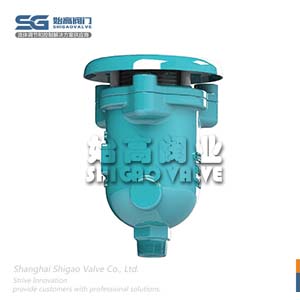

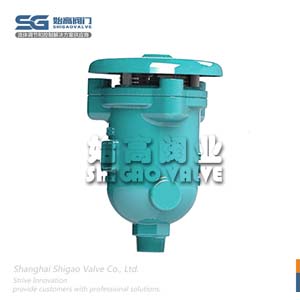

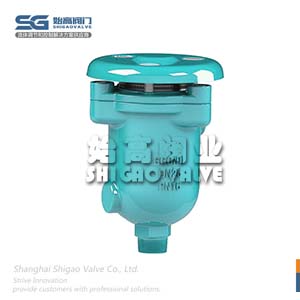

CARV-D12Q - 絲扣復合式進排氣閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 絲扣復合式進排氣閥 |
| 產品型號： | CARV-D12Q | 閥體材質： | 球墨鑄鐵；不銹鋼 |
| 連接方式： | 內螺紋/外螺紋 | 公稱通徑： | DN25-DN50 |
| 驅動方式： | 自動 | 適用介質： | 水、清水 |
| 適用溫度： | 0℃~70℃ | 公稱壓力： | 1.0Mpa/1.6MPa/2.5MPa/Class 150 |
| 設計制造： | JB/T 12386-2015；CJ/T 217-2013；EN 1074-3；AWWA C512 | 法蘭標準： | GB/T 17241.6-2008；JB/T 79.1-1994；BS EB1092；ANSI |
| 試壓標準： | GB/T13927-2008 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
閥門概述Product introduction
絲扣復合式排氣閥具有大量進、排氣和連續微量排氣三重功能，具有排氣量大，性能穩定，安全可靠等優點，在市政供水、長距離輸水工程中得到廣泛的使用。
結構特點Features
-精巧先進的機械設計，堅固結實的浮球可以防止被突然產生的水錘擊毀損壞；
-在水位沒有上升到推動浮球密封排氣大孔之前，即使壓縮空氣流速快，浮球仍能留在底部位置；
-沒有支撐臂或杠桿可以防止震動及脫落問題，浮球外面有不銹鋼套筒，保證浮球在設定的導軌內滑動；
-底部橡膠防撞墊具有保護浮球下降中碰撞的功能，在負壓情況下，通過精巧設計的足夠孔數，可以達到快速排水及吸氣功能；
-上部防塵網具有安全保護和防止昆蟲或鳥類進入的功能；
-閥體內外環氧樹脂涂裝，延長使用壽命；
-可選配彈簧及防震裝置，有效防水錘。

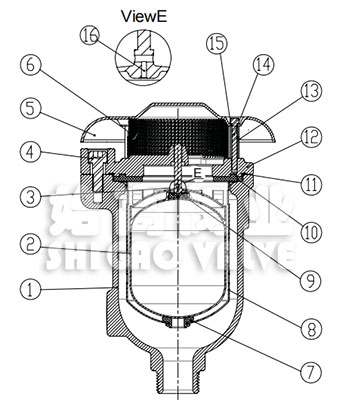

主要零部件材質Material of main parts
| 序號 | 名稱 | 材質 |
| 1 | 閥體 | 球鐵EN GJS 500-7 |
| 2 | 浮球 | 不銹鋼AISI 304 |
| 3 | 密封蓋 | 不銹鋼AISI 304 |
| 4 | 螺栓 | 不銹鋼SISI 304 |
| 5 | 防塵蓋 | 球鐵 |
| 6 | 防塵網 | 不銹鋼ANSI 304 |
| 7 | 防塵套 | NBR/EPDM |
| 8 | 外套管 | 不銹鋼ANSI 304 |
| 9 | 排氣孔密封墊 | NBR/EPDM |
| 10 | 中腔密封圈 | NBR/EPDM |
| 11 | O型圈 | NBR/EPDM |
| 12 | 閥蓋 | 球鐵EN GJS 500-7 |
| 13 | 支柱 | 鋁材 |
| 14 | 螺栓 | 不銹鋼AISI 304 |
| 15 | 墊片 | 不銹鋼AISI 304 |
| 16 | 排氣孔 | 不銹鋼AISI 304 |

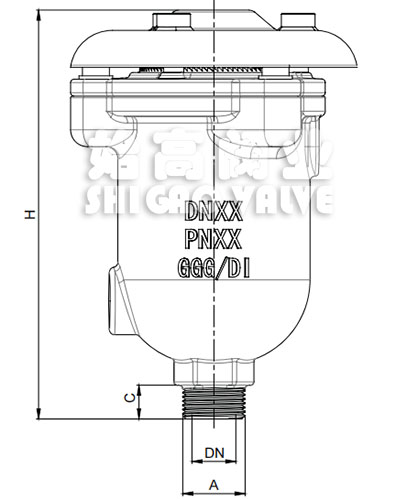

外形尺寸Overall Dimension
| 產品代號 | DN | A | C | H |
| CARV-D12Q-0025 | 25 | G1" | 3/4 | 250 |
| CARV-D12Q-0032 | 32 | G1-1/4" | 3/4 | 250 |
| CARV-D12Q-0040 | 40 | G1-1/2" | 3/4 | 250 |
| CARV-D12Q-0050 | 50 | G2" | 3/4 | 250 |
結語Conclusion
絲扣復合式進排氣閥安裝于水泵出水管、長距離輸水管線的局部高點、長水平段、長上坡段、長下坡段、水平段末端等(具體以實際工況為準)，充水時高速排氣；滿管時持續微量排除水中析出的氣體；管道泄水放空時高速吸氣防止管道形成負壓。
