黃銅法蘭球閥

產品信息
產品型號：Q41F-16T	021-31261651
產品口徑：DN15-DN150	www.zqwxa.cn
產品壓力：1.6MPa	961134865@qq.com
產品材質：黃銅	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、黃銅法蘭球閥概述

Q41F-16T黃銅法蘭球閥是管路系統中能快速截斷、接通介質的控制部件。它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90°實現開啟和關閉的目的。球閥在管道上主要用于切斷、分配和改變介質流動方向的作用。為延長球閥使用壽命，應作全開或全關使用。

二、黃銅法蘭球閥參數表

公稱通徑：DN15-DN150	公稱壓力：1.6MPa
適用介質：水	適用溫度：80℃
閥體材質：黃銅	連接方式：法蘭連接

三、黃銅法蘭球閥尺寸表

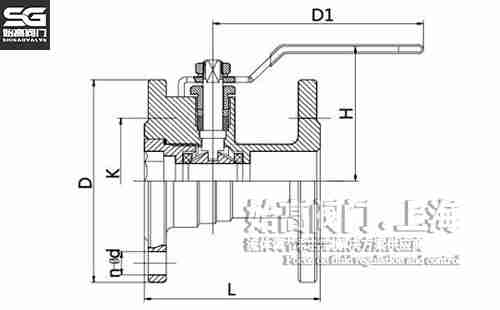

黃銅法蘭球閥尺寸圖黃銅法蘭球閥結構圖

DN	SIZE	L	d	H	D	n-d
15	1/2	88	134	123	185	4-18
20	3/4	87	140	137	185	4-18
25	1	98	53	144	206	4-18
32	1-1/4	112	176	172	206	4-18
40	1-1/2	124	192	189	246	4-18
50	2	143	212	234	246	4-18

四、黃銅法蘭球閥圖片

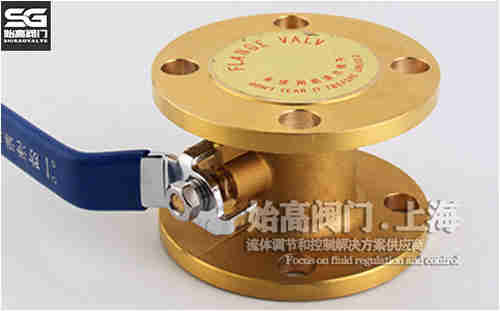

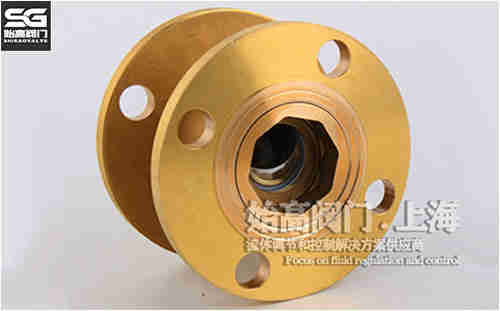

黃銅法蘭球閥實物圖法蘭黃銅球閥實物圖

五、安裝說明

1、法蘭球閥上分度圓應與管道法蘭上分度圓尺寸一致方能相配，兩端管道中心應垂直于法蘭球閥法蘭面，否則會造成閥體扭曲而變形。
2、安裝時注意球閥手柄啟閉范圍內不能有障礙物，如墻、管子等。
3、介質應不含顆粒、腐蝕性氣體或液體。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的黃銅法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
