Q41F46襯氟球閥
不銹鋼襯氟球閥
不銹鋼襯氟球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 不銹鋼襯氟球閥 |
| 產品型號： | Q41F46 | 閥體材質： | 不銹鋼304/316/316L |
| 連接方式： | 法蘭連接 | 公稱通徑： | DN15~DN200 |
| 驅動方式： | 手動 | 適用介質： | 水、油、酸堿物等 |
| 適用溫度： | -10℃~120℃ | 公稱壓力： | PN10/PN16/PN25 |
| 設計標準： | GB/T 12237 | 結構長度： | HG/T 3704 |
| 法蘭尺寸： | HG/T 20592 | 壓力試驗： | GB/T 13927 |
|
一、不銹鋼襯氟球閥概述
Q41F46-16P不銹鋼襯氟球閥內腔及球體采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙烯(F46)，故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門、實現對生產過程中酸、堿等強腐蝕性介質的調節或切斷。
二、不銹鋼襯氟球閥參數表
| 公稱通經：DN15-DN400 | 公稱壓力：1.6MPa-2.5MPa |
| 適用溫度：-10℃~120℃ | 適用介質：水、油、酸堿物 |
| 閥體材質：鑄鐵、碳鋼、不銹鋼 | 設計標準：GB/T 12237;JB/T 7745 |
| 連接標準：GB/T 12221;JB/T 7745 | 檢測標準：JB/T 13927 |
|
|

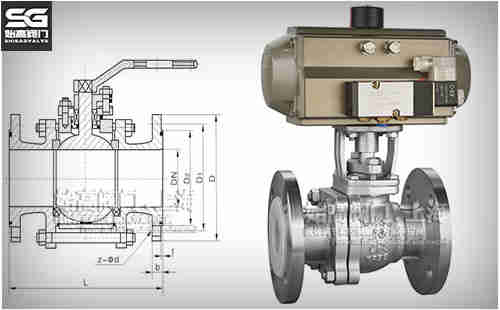

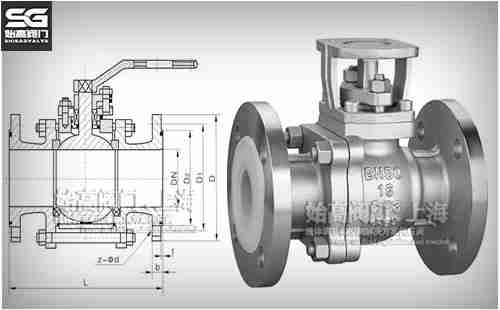

| 高平臺不銹鋼襯氟球閥(全襯) | 氣動不銹鋼襯氟球閥(全襯) |
三、基本型號
| 手動 | 蝸輪傳動 | 氣動 | 電動 |
| Q41F4(全襯里） | Q341F4(全襯里） | Q641F4(全襯里） | Q941F4(全襯里） |
| Q41F3(全襯里） | Q341F3(全襯里） | Q641F3(全襯里） | Q941F3(全襯里） |
| Q41F46(全襯里） | Q341F46(全襯里） | Q641F46(全襯里） | Q941F46(全襯里） |

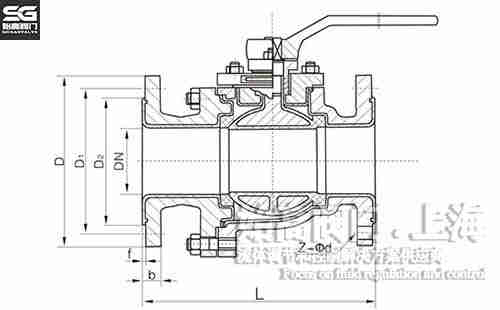

四、不銹鋼襯氟球閥尺寸表
| DN | L | D | D1 | D2 | f | b |
| 15 | 140 | 95 | 65 | 45 | 3 | 16 |
| 20 | 140 | 105 | 75 | 58 | 3 | 18 |
| 25 | 150 | 115 | 85 | 68 | 3.5 | 18 |
| 32 | 165 | 140 | 100 | 78 | 3.5 | 18 |
| 40 | 180 | 150 | 110 | 88 | 3.5 | 18 |
| 50 | 200 | 165 | 125 | 102 | 4 | 18 |
| 65 | 220 | 185 | 145 | 122 | 4 | 18 |
| 80 | 250 | 200 | 160 | 138 | 4 | 20 |
| 100 | 280 | 220 | 180 | 158 | 4.5 | 20 |
| 125 | 320 | 250 | 210 | 188 | 4.5 | 22 |
| 150 | 360 | 285 | 240 | 212 | 4.5 | 22 |
| 200 | 400 | 340 | 295 | 268 | 5 | 24 |
| 250 | 450 | 395 | 350 | 320 | 5 | 26 |
| 300 | 610 | 445 | 400 | 370 | 5 | 26 |
| 350 | 686 | 505 | 460 | 430 | 5 | 26 |
| 400 | 760 | 565 | 515 | 482 | 5 | 26 |

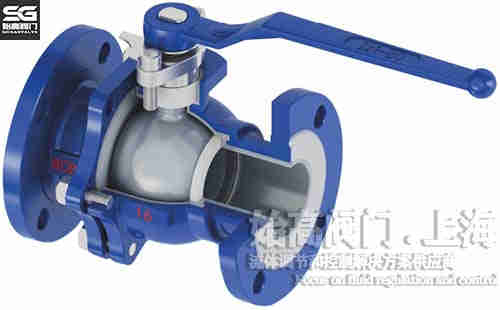

五、不銹鋼襯氟球閥的特點
1、采用FEP襯里層的球閥，具有較高的化學穩定性，可以適用除“熔融堿金屬和元素氟”，以外其他任何強腐蝕性介質。
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。
3、啟閉件與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本保證了工程中的使用安全性。
4、結構緊湊合理，閥體內腔空間小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之環形PTFE填料組合，使襯氟球閥達到零泄漏。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼襯氟球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
