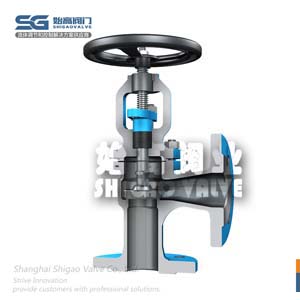

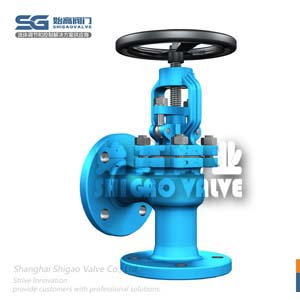

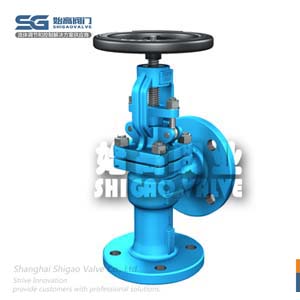

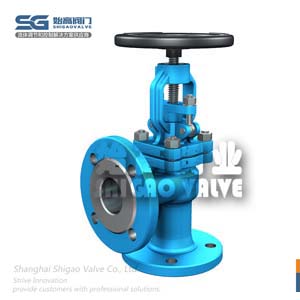

J1德標角式截止閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

J1德標角式截止閥參數表

產品品牌：	始高閥門	產品名稱：	德標角式截止閥
產品型號：	J1-B4-H-16-C	閥體材質：	GS-C25/1.0619；1.4581
連接方式：	法蘭	適用壓力：	PN16/PN25/PN40
公稱通徑：	DN15~DN400	驅動方式：	手動
適用介質：	水	適用溫度：	-40℃~420℃
設計標準：	DIN 3356	結構長度：	DIN 3202
法蘭標準：	DIN 2501；DIN 2547；DIN 2526 FORM E；BW TO DIN 3239	測試標準：	DIN 3352 Part 1；DIN 3230 Part 3

閥門概述Product introduction

角式截止閥采用改良型設計與進口石墨密封。高強度不銹鋼閥頭、閥桿、閥座，堅固耐用。閥桿螺紋經滾壓強化處理，啟閉扭矩低。角式石墨密封截止閥口徑從DN15-DN400mm。執行標準：德標、國標、美標等�？商峁┒喾N材質：德標1.0619(GS-C25)、EN-JL1040(GG25)、EN-JS1049（GGG40）、1.4308，1.4408，1.0460等。美標：CF3、CF8、A105等。連接方式有：法蘭、螺紋、焊接等。壓力等級可達到：PN16-PN64、150LB-300LB（鍛鋼可達到1500LB）。介質使用溫度為：425℃。適用于工業、電站、氣體純化、蒸汽設備、循環回收設施、造船、通用設備制造。

結構特點Features

1、截止閥是依靠閥桿壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。屬于強制密封式閥門。
2、截止閥介質流向有“低進高出”和“高進低出”兩種，只許介質單向流動，安裝時有方向性。
3、截止閥閥體的結構形式有直通式、直流式和直角式。
4、截止閥開啟時，閥瓣的開啟高度達到截止閥公稱直徑的25%～30%時，流量即已達到最大，即表明截止閥已達到全開位置。
5、截止閥結構比閘閥簡單，制造與維修都較方便。
6、密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
7、啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。

主要零部件材質Material of main parts

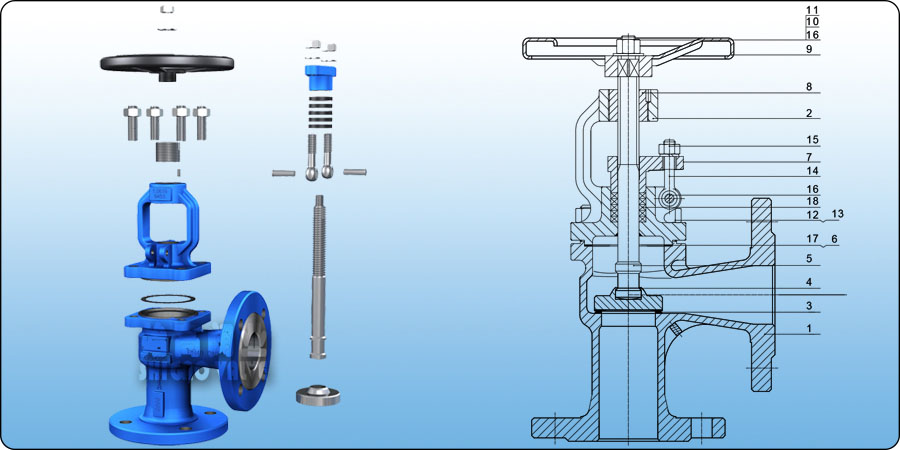

角式截止閥結構示意圖

序號	名稱	材質
1	閥體	1.0619	1.4581
2	閥蓋	1.0619	1.4581
3	閥座密封	X20Cr13overlay	X5CrNiMo17-12-2
4	閥瓣密封面	X20Cr13	X5CrNiMo17-12-2
5	閥桿	X20Cr13	X5CrNiMo17-12-2
6	后閥座(一體式)	1.0619(B)	1.4581
7	壓蓋	1.0460	X5CrNiMo17-12-2
8	軛套	GGG40.3	Cu-ALLoy
9	手輪	Steel	Steel
10	標牌	304	304
11	手輪緊固螺母	1.0460	X5CrNiMo17-12-2
12	螺栓	CK35	A2-70
13	螺母	C35	A2-70
14	吊環螺栓	CK35	A2-70
15	螺母	C35	A2-70
16	吊環螺栓銷	CK35	A2-70
17	墊片	S.S.reinforced graphite	S.S.reinforced graphite
18	填料	Graphite rings&wiper rings	Graphite rings&wiper rings

外形尺寸Overall Dimension

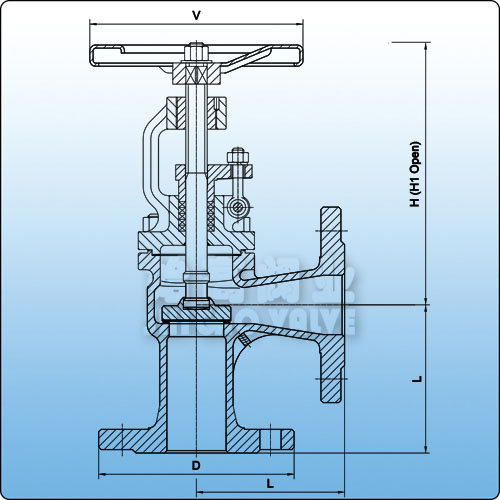

角式截止閥尺寸圖

DIN PN16 - Face to Face F32

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L RF	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460	520	580
V	140	140	160	160	180	180	200	250	300	350	400	500	500	500	600	600
H	180	190	220	225	252	263	290	330	350	420	455	550	665	800	960	1060
H1	190	202	236	241	272	287	315	360	385	465	505	630	755	910	1080	1210

DIN PN25 - Face to Face F32

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L RF/BW	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
D	95	105	115	140	150	165	185	200	235	270	300	360	425	485	555	620
V	140	140	160	160	180	180	200	250	300	350	400	500	500	500	600	600
H	180	190	220	225	252	263	290	330	350	420	455	550	665	800	960	1060
H1	190	202	236	241	272	287	315	360	385	465	505	630	755	910	1080	1210

DIN PN40 - Face to Face F32

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L RF/BW	95	105	115	140	150	165	185	200	235	270	300	360	425	485	555	620
D	95	105	115	140	150	165	185	200	235	270	300	375	450	515	580	660
V	140	140	160	160	180	180	200	250	300	350	400	500	500	500	600	600
H	180	190	220	225	252	263	290	330	350	420	455	550	665	800	960	1060
H1	190	202	236	241	272	287	315	360	385	465	505	630	755	910	1080	1210

結語Conclusion

角式截止閥由于閥桿開啟或關閉行程相對較短，而且具有非�？煽康那袛喙δ埽钟捎陂y座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節�？蓱�(yīng)用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源等流體管線上作切斷或調節以及節流使用。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的角式截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
