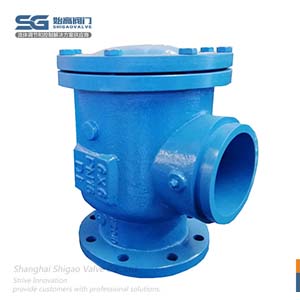

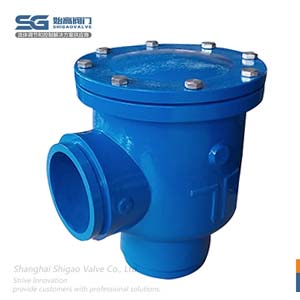

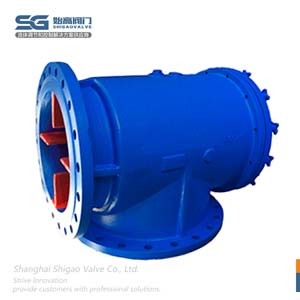

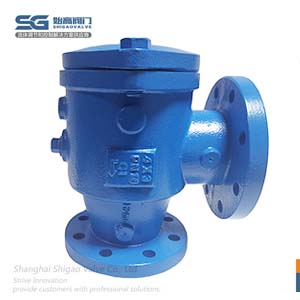

擴散過濾器(焊制體)

內容摘要

擴散過濾器是一款新型的水泵配套過濾器。安裝在水泵的入口端，除了具有過濾雜質的功能以外，還具有穩定水流，防止氣穴，提高水泵效率，延長水泵壽命的功能。擴散導流過濾器自身可擴散流向

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

擴散過濾器參數表

產品品牌：	始高閥門	產品名稱：	擴散過濾器
產品型號：	BG-B4-F-16-C	閥體材質：	碳鋼/不銹鋼
連接方式：	法蘭連接	公稱通徑：	DN50~DN600
驅動方式：	自動	適用介質：	水
適用溫度：	-20°C ~ +120°C	公稱壓力：	PN10/PN16/Class150
過濾網：	不銹鋼0Cr18Ni9；ASTM A276 304	法蘭標準：	ANSI B16.1；ANSI B16.42；EN1092；GB/T17241.6；HG20592
壓力試驗：	EN 12266-1；GB/T 13927-2008	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

擴散過濾器是一款新型的水泵配套過濾器。安裝在水泵的入口端，除了具有過濾雜質的功能以外，還具有穩定水流，防止氣穴，提高水泵效率，延長水泵壽命的功能。擴散導流過濾器自身可擴散流向，降低管道內的流速，在流動過程中又可適當?shù)慕档土魉�，也可通過內部導向板使流體分散并均勻的分布流速，保障了泵的長期穩定的運轉。

廣泛應用于：機械設備、化工設備、通用零部件、工業設備、制藥設備、通用設備、石化設備。電力設備、冶金粉末設備、采礦設備、市政設備及電子工業設備等。

結構特點Features

1、面積大的沖孔過濾網，故內部壓降小。
2、閥門內部采用特殊導向板，產生穩流，從而保護泵葉(防止產生氣鎖現象)。
3、閥體上可安裝壓力表，不用另裝。
4、根據需要可配置雙過濾器，可交替使用。
5、根據現場要求，可用支架來方便調節擴散過濾器的高度。
6、根據需求內部可安裝磁鐵來過濾鐵粉，從而保護泵。
7、閥體上設有排泄塞，不需格外安裝排污材料。
8、本體內外均為環氧樹脂涂裝，可避免生銹而影響水質。

主要零部件材質Material of main parts

序號	名稱	材質
1	閥蓋	Q235B
2	螺栓	4.8
3	過濾芯	不銹鋼304
4	閥體	Q235B
5	排污孔	Q235B
6	伸縮定位架	Q235B
7	密封墊片	石墨+Q235B

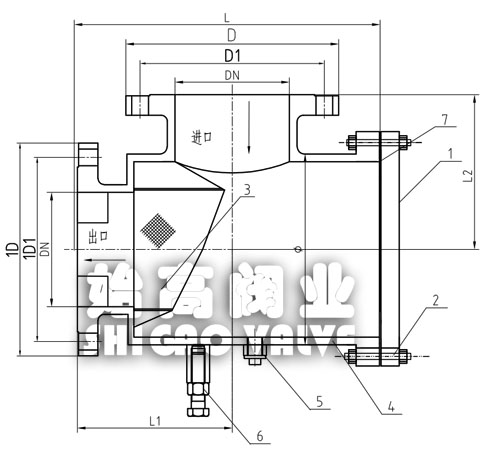

外形尺寸Overall Dimension

擴散過濾器外形尺寸

產品代號	DN	L	L1	L2	Φ
BG-B4-F-16-C-0050	50	230	115	130	108
BG-B4-F-16-C-0065	65	250	125	165	133
BG-B4-F-16-C-0080	80	280	140	170	159
BG-B4-F-16-C-0100	100	320	165	200	219
BG-B4-F-16-C-0125	125	365	190	240	219
BG-B4-F-16-C-0150	150	420	220	250	273
BG-B4-F-16-C-0200	200	510	270	280	325
BG-B4-F-16-C-0250	250	600	320	330	377
BG-B4-F-16-C-0300	300	690	370	375	426
BG-B4-F-16-C-0350	350	760	400	400	478
BG-B4-F-16-C-0400	400	860	440	425	530
BG-B4-F-16-C-0450	450	985	510	475	630
BG-B4-F-16-C-0500	500	1000	540	500	630
BG-B4-F-16-C-0600	600	1190	620	660	720

安裝說明Installation Instructions

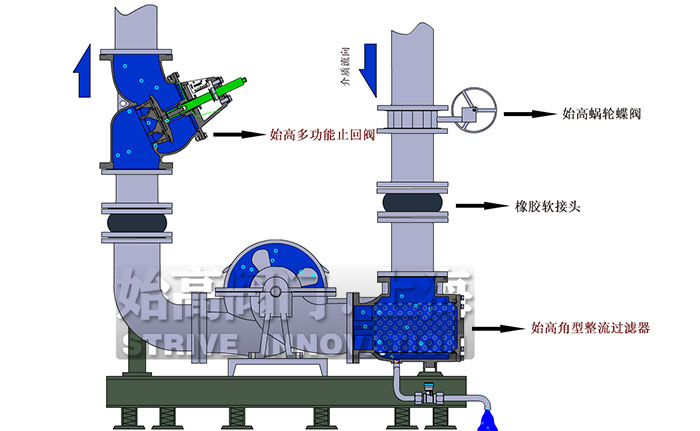

擴散過濾器安裝示意圖

結語Conclusion

擴散過濾器是一種新型泵入口過濾器，是一種集管道除污、過濾、彎頭與變徑一體的綜合性過濾器。擴散過濾器自身可擴散流向，降低管道內的流速，在流動過程中又可適當?shù)慕档土魉�，也可通過內部導向板使流體分散并均勻的分布流速，保障了泵的長期穩定的運轉。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的擴散過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。
