不銹鋼Y型過濾器
| 內容摘要 |
不銹鋼Y型過濾器是輸送介質的管道系統中不可缺少的一種過濾裝置之一，通常安裝在減壓閥、泄壓閥、定水位閥或其他設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有阻力小，排污方便等特點。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 不銹鋼Y型過濾器 |
| 產品型號： | YG-B4-F-16-P | 閥體材質： | 不銹鋼304/CF8；316/CF8M；316L/CF3M |
| 連接方式： | 法蘭 | 公稱通徑： | DN15~DN500 |
| 驅動方式： | 自動 | 適用介質： | 水、氣、油品等 |
| 適用溫度： | -40℃~300℃ | 公稱壓力： | 1.0MPa~16MPa |
| 設計標準： | GB/T14382-2008；SH/T3411-1999 | 法蘭標準： | GB/T 9113 |
| 密封試驗： | GB/T13927-2008 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
不銹鋼Y型過濾器是輸送介質的管道系統中不可缺少的一種過濾裝置之一，通常安裝在減壓閥、泄壓閥、定水位閥或其他設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有阻力小，排污方便等特點。適用介質可為水、油、氣。一般水網為18-30目，通氣網為10-100目，通油網100-480目。我司可提供國標過濾器、德標過濾器、美標過濾器和日標過濾器。
Y型過濾器是出去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護為方便。

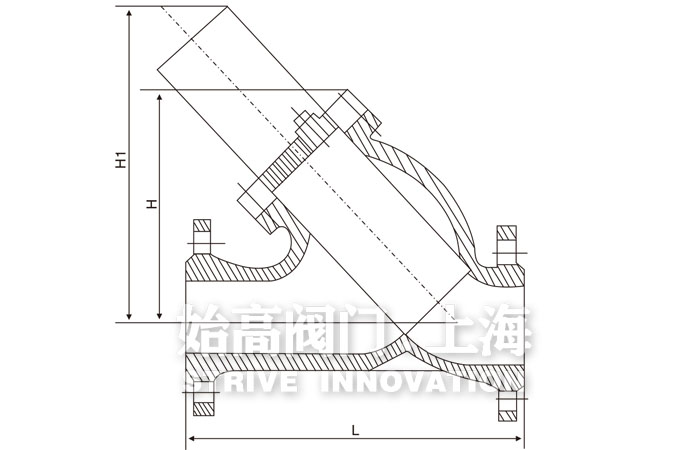

| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| L | 140 | 140 | 150 | 160 | 200 | 220 | 255 | 270 | 315 | 340 | 385 | 485 | 560 | 600 | 720 | 820 | 920 | 1000 |
| H | 70 | 70 | 80 | 90 | 100 | 130 | 165 | 195 | 230 | 300 | 335 | 420 | 500 | 580 | 640 | 700 | 790 | 875 |
1、進出口通徑：原則上過濾器的進出口通徑不應小于其他設備的進口通徑，一般與進口管路口徑一致。
2、公稱壓力：按照過濾管路可能出現的MAX壓力確定過濾器的壓力等級。
3、孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查濾網規格。
4、過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，或高于管道材質。
1、產品可水平安裝或垂直安裝，安裝時介質方向要跟殼體上箭頭方向一致；
2、為了便于維修，該產品應該跟截止類閥門一起安裝使用，在該產品的上游和下游都應該安裝截止類閥門，一旦該產品需要維修，可以關閉上游和下游的閥門，切斷它跟系統的聯系；
3、該產品的上游和下游建議安裝差壓表，如果上下游壓力表讀數有差值，說明濾芯上已經有雜質，當有介質流動經過該產品時，液體阻力比正常使用要大的多，此時需要及時清洗濾網；
4、為了在維修該產品的時候不耽誤系統的正常使用，在安裝的同時安裝一條旁通管路，在平時關閉旁通管上的截止閥，而在該產品維修的時候打開旁通管上的截止閥；
5、該產品安裝時要注意預留一定的維修空間，以便正常的日常維護。
過濾器過濾精度可由濾網的大小來控制，過濾面積可定做。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。過濾器會產生阻力損失，水用過濾器在一般計算額定流速下，壓力損失為0.52-1.2kpa。Y型過濾器適用介質可為水，油、氣�？砂从脩粢笾谱鳛V網，其外型基本相同(Y型)，內部件全部采用不銹鋼。需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護方便。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼Y型過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
聯系電話：021-31261651
