臥式全自動反沖洗過濾器

內容摘要

臥式全自動反沖洗過濾器適用于各種供水系統、工藝水系統及工業冷卻水系統，特別是24小時連續運行的不停機系統，可以濾去水中的各種機械雜質，確保系統設備的安全可靠運行。是進口過濾器的理想替代產品之一，各項指標達到進口產品的同等水平。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

臥式全自動反沖洗過濾器參數表

產品品牌：	始高閥門	產品名稱：	臥式全自動反沖洗過濾器
產品型號：	ZPGI-B4-F-16-C	閥體材質：	碳鋼/不銹鋼
連接方式：	法蘭	公稱通徑：	DN40~DN1000
驅動方式：	自動	適用介質：	水等
適用溫度：	-10℃～150℃	公稱壓力：	PN10/PN16/NP25
壓力損失：	≤0.015MPa	安裝方式：	水平或垂直向下安裝
控制方式：	壓差(進出水壓差達到0.06-0.08MPa之間);定時;手動及PLC	過濾精度：	0.8mm-6mm(特殊要求需另行設計)
控制電源：	380V/50Hz	控制電壓：	AC24V
清洗時間：	30s-60秒	濾網形式：	鉆孔(4000-800μm);楔形(1000-50μm);編織復合(800-20μm)

閥門概述Product introduction

工作原理Working Principle

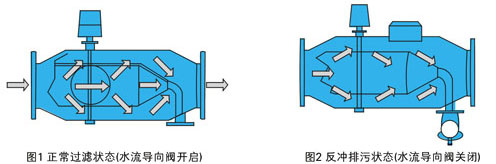

全自動反沖洗過濾器主要由優質碳鋼筒體、特殊結構的不銹鋼楔形濾網、電動執行機構及排污裝置所組成。當過濾器工作時，電動執行機構引導蝶閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾到出口(見圖1)。當過濾器需要排污時，關閉蝶閥，打開電動排污閥，水流經濾網前半段過濾，部分水流由出口流入系統，剩余水流由濾網后半段外側流入內側，經排污口排出，起到反向自動沖洗濾網的作用(見圖2)。這樣整個沖洗過程可正常運行，無需停機。

臥式全自動反沖洗過濾器原理圖

外形尺寸Overall Dimension

臥式全自動反沖洗過濾器尺寸

產品代號	DN	L	Φ	A	H	排污口口徑	排污口備注
ZPGI-B4-F-16-C-0040	40	250	108	180	90	1/2	內螺紋
ZPGI-B4-F-16-C-0050	50	255	108	185	100	1/2	內螺紋
ZPGI-B4-F-16-C-0065	65	270	133	190	120	1/2	內螺紋
ZPGI-B4-F-16-C-0080	80	320	159	225	140	1/2	內螺紋
ZPGI-B4-F-16-C-0100	100	350	159	250	180	DN32	法蘭
ZPGI-B4-F-16-C-0125	125	440	219	320	200	DN40	法蘭
ZPGI-B4-F-16-C-0150	150	525	273	380	230	DN50	法蘭
ZPGI-B4-F-16-C-0200	200	700	325	520	280	DN65	法蘭
ZPGI-B4-F-16-C-0250	250	875	377	660	330	DN80	法蘭
ZPGI-B4-F-16-C-0300	300	1050	426	790	380	DN100	法蘭
ZPGI-B4-F-16-C-0350	350	1200	478	885	450	DN125	法蘭
ZPGI-B4-F-16-C-0400	400	1400	530	1040	480	DN150	法蘭
ZPGI-B4-F-16-C-0450	450	1550	630	1145	500	DN150	法蘭
ZPGI-B4-F-16-C-0500	500	1700	720	1250	580	DN150	法蘭
ZPGI-B4-F-16-C-0600	600	2000	820	1460	650	DN200	法蘭
ZPGI-B4-F-16-C-0700	700	2280	920	1720	700	DN200	法蘭
ZPGI-B4-F-16-C-0800	800	2500	1020	1900	820	DN200	法蘭
ZPGI-B4-F-16-C-0900	900	2800	1120	2180	880	DN200	法蘭
ZPGI-B4-F-16-C-1000	1000	3120	1220	2470	920	DN250	法蘭

結語Conclusion

臥式全自動反沖洗過濾器宜水平或垂直安裝，當垂直安裝時，水流方向應該是自上向下；安裝時應注意外殼上箭頭方向必須與水流方向一致，正常運行時，水流導向閥處于開啟狀態，當需要排污時，關閉水流導向閥，打開水流導向閥，打開排污閥直至排出水質變清為止，關閉排污閥，開啟水流導向閥，即完成排污過程，設備進入正常運行狀態。
