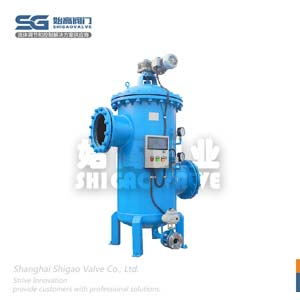

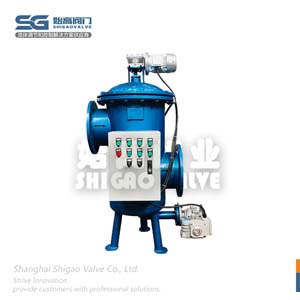

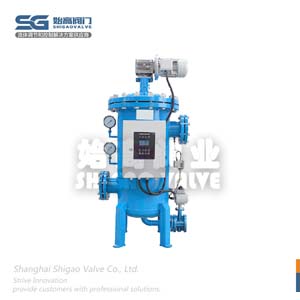

立式全自動反沖洗過濾器

內容摘要

全自動清洗過濾器，由主機和電控箱組成，主機結構是由過濾器體，過濾芯，減速機電動排污閥，傳動軸，差壓控制器等部件構成。過濾器體是一個平蓋罐體，罐體上部為濁水腔，中部為清水腔，下部為排污腔，上側部進水，中側部有出水，低部有電動排污閥

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

立式全自動反沖洗過濾器參數表

產品品牌：	始高閥門	產品名稱：	臥式全自動反沖洗過濾器
產品型號：	ZPGI-B4-F-16-C	閥體材質：	碳鋼/不銹鋼
連接方式：	法蘭	公稱通徑：	DN25~DN500
驅動方式：	自動	適用介質：	水等
適用溫度：	0℃-95℃	公稱壓力：	PN10/PN16
自清洗時間：	10s-60秒	自清洗控制方式：	壓差；時間；手動
額定操作電壓：	三相，220V，380V，50HZ	控制電箱：	繼電器控制；PLC控制(含遠程信號)
濾元精度：	100-3000um(楔形網)；800-5000um(鉆孔網)	濾元形式：	不銹鋼楔形網(高精度)
壓力損失：	≤0.01Mpa	控制界面：	數顯；旋轉；開關

閥門概述Product introduction

全自動清洗過濾器是利用濾網攔截水中固態雜質及顆粒物，從而降低水的渾濁度，提高水質的設備。水是由進水口進入過濾器內部，機內的濾網對水中的雜質進行攔截。當濾網上的污物到一定的程度時，系統會自動開啟排污閥和機體內的排污機構，對濾網上的雜質進行清洗及排除機體外。全自動過濾器具有自動識別壓差，自動過濾，自動清洗，自動排污，自動關閉，清洗過程中不間斷供水的功能。

工作原理Working Principle

自清洗裝置啟動，由壓差感應器控制，當壓差達到額壓數值，自清洗裝置便自動啟動，也可設定時間定期啟動自清洗裝置。污水由設備的入水口進入機內，粗濾網先對污水中的體積較大的雜質進行攔截，防止這些雜質進入機體內部后損壞機體內的部件。粗濾后水流向機體另一端的細濾網，細濾網對水中的雜質及污物進行的攔截。因?yàn)槲酃笇V網的堵塞使濾網中的水和濾網外的水有的壓力差，當這個壓力差達到壓差開關的設定數值時，電控盒內的的水利控制閥、電機驅動、機體上的排污閥同時打開。電機轉動帶動機體內的不銹鋼刷對濾網上的污垢進行清理，再通過排污口排出污水。

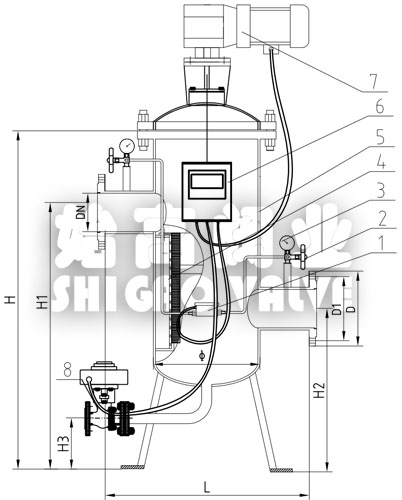

外形尺寸Overall Dimension

立式全自動清洗過濾器尺寸

產品代號	DN	L	Φ	H	H1	H2	H3	排污口
DG-B4-F-16-C-0025	25	480	219	720	600	380	100	DN25
DG-B4-F-16-C-0032	32	480	219	720	600	380	100	DN25
DG-B4-F-16-C-0040	40	480	219	720	600	380	100	DN25
DG-B4-F-16-C-0050	50	480	219	720	600	380	100	DN25
DG-B4-F-16-C-0065	65	480	219	760	620	380	100	DN25
DG-B4-F-16-C-0080	80	480	219	800	650	380	100	DN25
DG-B4-F-16-C-0100	100	480	219	900	740	450	100	DN32
DG-B4-F-16-C-0125	125	560	273	1000	820	500	120	DN40
DG-B4-F-16-C-0150	150	560	273	1050	860	500	120	DN40
DG-B4-F-16-C-0200	200	680	325	1150	920	550	120	DN40
DG-B4-F-16-C-0250	250	750	377	1300	1030	600	140	DN50
DG-B4-F-16-C-0300	300	820	426	1400	1080	650	140	DN50
DG-B4-F-16-C-0350	350	880	478	1500	1150	700	150	DN65
DG-B4-F-16-C-0400	400	950	530	1600	1200	750	160	DN65
DG-B4-F-16-C-0450	450	1050	620	1800	1400	800	180	DN80
DG-B4-F-16-C-0500	500	1100	620	2000	1560	850	180	DN80

結語Conclusion

立式全自動反沖洗過濾器適用于廢水處理流程，鋼鐵廠沖渣水、電廠流程并冷卻水，造紙工序及進水，化工生產流程及灌溉，建筑供水系統等場合用以濾去水中3500-80微米粒徑的硬質顆粒。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的立式全自動反沖洗過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。
