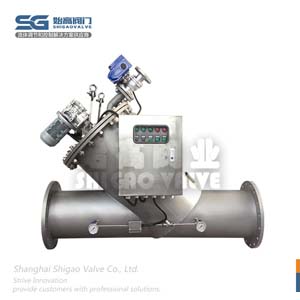

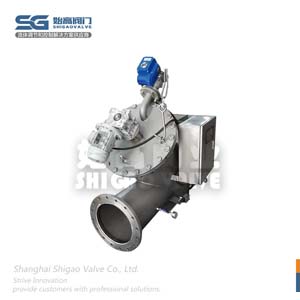

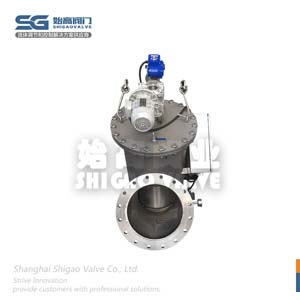

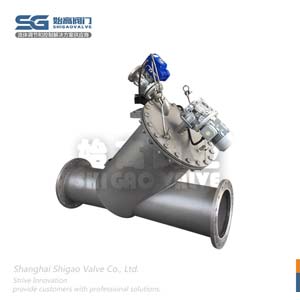

Y型自動刷式過濾器

內容摘要

Y型自動刷式過濾器由驅動機構、控制管路(包括壓差開關)、主管組件、濾芯組件、清洗機構、連接法蘭等零部件組成。由傳動電機和電動閥自動完成清洗排污，操作方式為自動運行(亦可手動運行)，具有壓差或定時自動排污功能。其自動化部分采用PLC可編程控制器。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

Y型自動刷式過濾器參數表

產品品牌：	始高閥門	產品名稱：	臥式全自動反沖洗過濾器
產品型號：	DYG-B4-F-16-C	閥體材質：	碳鋼/不銹鋼
連接方式：	法蘭	公稱通徑：	DN40~DN400
驅動方式：	自動	適用介質：	水等
適用溫度：	-10℃～95℃	公稱壓力：	PN10/PN16
單套處理水量范圍：	15t/h-2800m3/h	壓力損失：	≤0.01Mpa
控制界面：	數顯；旋轉；開關	濾元形式：	不銹鋼楔形網(高精度)；不銹鋼鉆孔網(低精度)
自清洗所需水量：	＜1%	自清洗時間：	10s-60秒
自清洗控制方式：	壓差；時間；手動	額定操作電壓：	三相，220V，380V，50HZ

閥門概述Product introduction

工作原理Working Principle

當水流經過全自動刷式過濾器時，水中的機械雜質被過濾網攔截，當濾網表面積聚的雜質增加而使壓差到0.04MPa時，壓差開關即發出信號，同時PLC即發出指令，傳動電機啟動，排污閥打開，沉積在濾網中的雜質被轉動的刷子刷下，從排污口排出，整個刷洗排污過程無需人員的操作，設備也無需停機，同時，全自動刷式過濾器還帶有定時清洗排污和手動清洗排污的功能，從而達到全方位保證在任何情況下出水的安全性和可靠性。

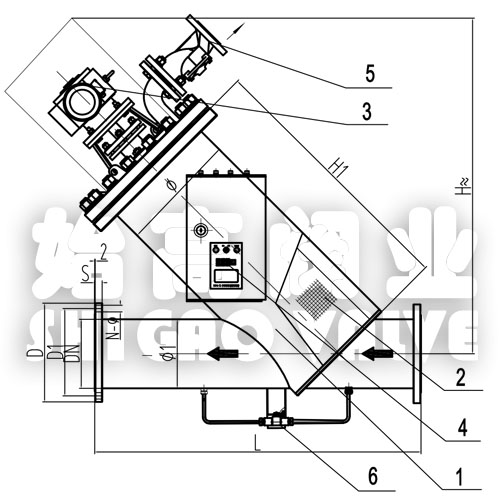

外形尺寸Overall Dimension

Y型自動刷式過濾器尺寸

產品代號	DN	L	Φ	Φ1	H	H1	排污口
DYG-B4-F-16-C-0040	40	650	219	48	800	420	DN25
DYG-B4-F-16-C-0050	50	650	219	57	800	420	DN25
DYG-B4-F-16-C-0065	65	650	219	76	800	420	DN25
DYG-B4-F-16-C-0080	80	650	219	89	800	420	DN25
DYG-B4-F-16-C-0100	100	680	219	108	800	420	DN25
DYG-B4-F-16-C-0125	125	680	219	133	800	420	DN25
DYG-B4-F-16-C-0150	150	800	273	159	900	480	DN32
DYG-B4-F-16-C-0200	200	900	325	219	1050	560	DN32
DYG-B4-F-16-C-0250	250	1200	426	273	1400	700	DN50
DYG-B4-F-16-C-0300	300	1280	478	325	1500	750	DN50
DYG-B4-F-16-C-0350	350	1300	550	377	1600	800	DN50
DYG-B4-F-16-C-0400	400	1350	630	426	1900	950	DN50

安裝說明Installation Instructions

1、一般按管徑配選用智能自控過濾器，若系統實際流量高于設備的允許流量，應選用大一型號的設備。
2、安裝使用時，注意對控制器、清洗電機和電動球閥的保護、防止損壞。
3、設備周圍適當保留一定的空間，便于檢查、操作和維護。
4、在排污管上應另設一排污閥，其開度在試運行時人工調整妥當。防止由于系統壓力大，電動蝶閥開啟時排污水量過大，影響系統正常運行。
5、根據設備運行和排污情況設定適宜的壓差值，使設備準確有效的工作。

結語Conclusion

Y型自動刷式過濾器是一種利用濾網直接攔截水中的雜質，以凈化水質及保護系統其他設備正常工作的精密設備，水由進水口進入自清洗過濾器機體，由于（PLC、PAC）設計，系統可自動識別雜質沉積程度，給排污閥信號自動排污。全自動自清洗過濾器克服傳統過濾產品的納污量小、易受污物堵塞、過濾部分需拆卸清洗且無法監控過濾器狀態等缺點，具有對原水進行過濾并自動對濾芯進行自動清洗排污的功能，且清洗排污時系統不間斷供水，可以監控過濾器的工作狀態，自動化程度很高。通過對過濾器精度和流量的實驗研究，開發出九大系列幾十種規格型號，覆蓋了由10um到3000um的過濾精度的需求，

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Y型自動刷式過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。
