Q911F-320P - 電動高壓內螺紋球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 電動高壓內螺紋球閥 |
| 產品型號： | Q911F-320P | 閥體材質： | 碳鋼、不銹鋼 |
| 連接方式： | 內螺紋 | 公稱通徑： | DN8~DN50 |
| 驅動方式： | 電動 | 適用介質： | 水、油、氣 |
| 適用溫度： | -18℃~150℃ | 公稱壓力： | 32MPa |
| 執行器形式： | 精小型、電子式、防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |

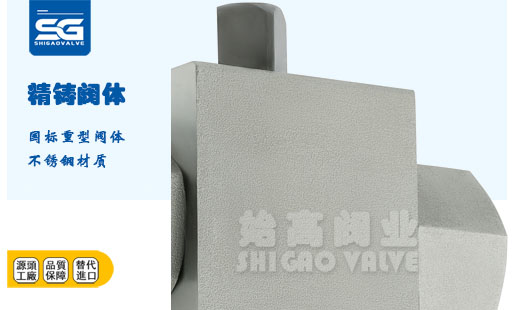

Q911F-320P電動高壓內螺紋球閥是由鍛鋼高壓閥體及電子式角行程電動執行器組成。電動執行器采用一體式結構，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動高壓內螺紋球閥主要零部件經過專業廠家鍛制，克服了鑄鋼閥門潛在的缺陷，在較大工作壓力下能夠保持其結構的抗壓均勻性。高壓球閥主要由閥體、球體、閥桿、執行器和密封裝置組成。閥體采用鋼質鍛件，表面鍍鉻，鍍黃鋅。壓力范圍zui高可達500bar，適用于溫度-30℃~180℃的水、油、氣等介質中。
1、耐高壓：壓力可達1.6Mpa-32Mpa ；Class：150-2500Lb。
2、耐高溫：該球閥的閥座完全采用了美標閘閥的結構，因此溫度由閥體材料來決定。
3、無摩擦：該球閥在開啟時利用二塊式球體的優點，先水平收攏瞬間脫離閥座，然后再旋轉90度全開。
 |
 |
 |
 |

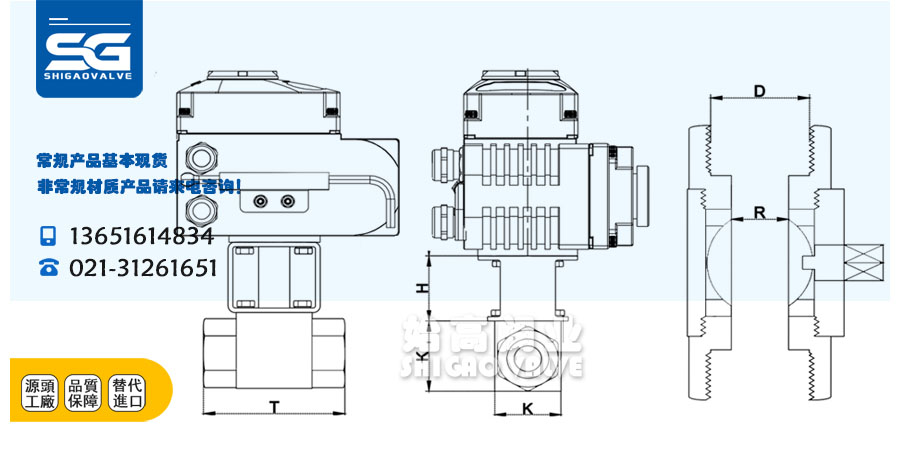

| DN | T | H | C | K | D | R |
| 8 | 83 | 43 | 48 | 34 | G1/4" | 6 |
| 10 | 83 | 43 | 48 | 34 | G3/8" | 8 |
| 15 | 83 | 43 | 48 | 34 | G1/2" | 10 |
| 20 | 103 | 53 | 62 | 45 | G3/4" | 14.5 |
| 25 | 113 | 64 | 62 | 56 | G1" | 19.6 |
| 32 | 125 | 68 | 62 | 60 | G1-1/4" | 24.5 |
| 40 | 136 | 70 | 73 | 66 | G1-1/2" | 30 |
| 50 | 160 | 88 | 73 | 80 | G2" | 39.6 |
電動高壓內螺紋球閥可實現對石油、化工、造紙、冶金、污水處理、油罐車等運輸管道內介質的切斷和流通。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動高壓內螺紋球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
