Q2 - 電動法蘭三通球閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

電動法蘭三通球閥參數表

產品品牌：	始高閥門	產品名稱：	電動法蘭三通球閥
產品型號：	090-Q2-B4-F-16-P	閥體材質：	碳鋼WCB/不銹鋼CF8/CF8M
連接方式：	法蘭	適用壓力：	PN16、PN25、PN40 、PN64等
公稱通徑：	DN15~DN400	驅動方式：	氣動
適用介質：	水、油品、氣體等	適用溫度：	-20~300℃
流道類型：	L型/T型	閥座襯里：	PTFE、PPL、硬密封等
設計標準：	GB/T12237、ASME B16.34	結構長度：	GB/T12221、ASME B16.10
執行器形式：	精小型、電子式、防爆型	控制方式：	開關型、調節型
電源電壓：	110VAC；220VAC；380VAC；50/60Hz	輸入信號：	4-20mADC或1~5VDC
輸出信號：	4-20mADC	防護等級：	IP65；IP67；IP68
防爆等級：	Exd II BT4；Exd II CT6	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

Q944(5)F電動法蘭三通球閥以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的(4-20mA)電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。三通球閥是綜合國內外技術開發的三通切換調節閥。標準球芯有L型三通，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。

結構特點Features

1、三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，實現對三條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。

2、兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。

3、四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

4、T型閥芯孔道可使三條正交的管道相互連通或切換，起分流或合流的作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。

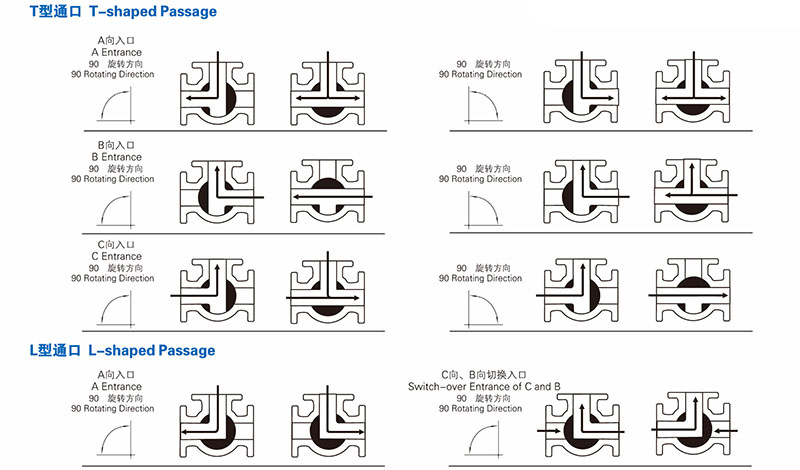

流通道示意圖Flow channel diagram

電動法蘭三通球閥的流通道示意圖

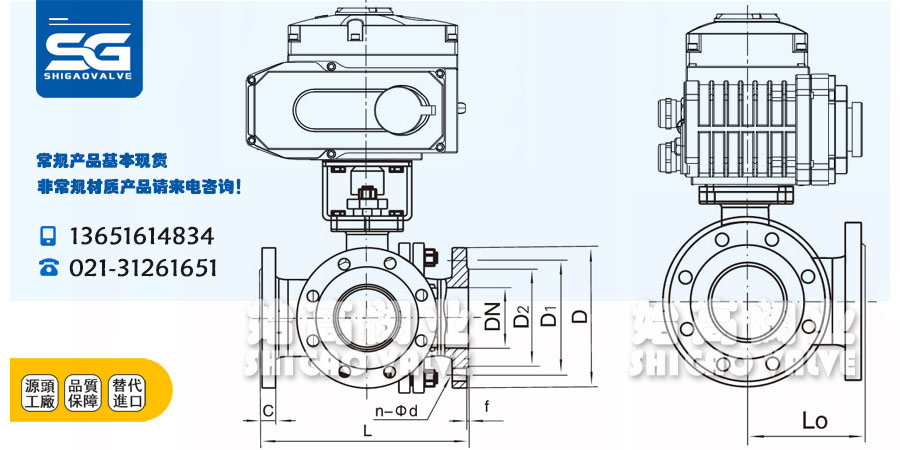

外形尺寸Overall Dimension

電動法蘭三通球閥的流通道示意圖

DN	L	L0	D	D1	D2	C	f	n-d
15	150	72	95	65	46	14	2	4-14
20	160	80	105	75	56	16	2	4-14
25	180	90	115	85	65	16	2	4-14
32	200	100	140	100	76	18	3	4-18
40	220	110	150	110	84	18	3	4-18
50	240	120	165	125	99	20	3	4-18
65	260	130	185	145	118	20	3	4-18
80	280	140	200	160	132	20	3	8-18
100	320	160	220	180	156	22	3	8-18
125	380	190	250	210	184	22	3	8-18
150	440	220	285	240	211	24	3	8-22
200	550	260	340	295	266	24	3	12-22

結語Conclusion

電動法蘭三通球閥在管路中用來做堵截、分配和改動介質的活動方向。三通球閥是三通回轉型球閥，法蘭三通球閥的閥芯有L型和T型，可以滿足不同生產工藝的要求。根據需要，任何管道都可以用作入口或出口。 L型閥切斷了三個管線中的兩個，而T型閥實現了三個連接管線的合并和分離。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動法蘭三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
