Q1 - 防爆電動三片式球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 防爆電動三片式球閥 |
| 產品型號： | 090-Q1-B1-F-16-P | 閥體材質： | SS304/SS316 |
| 連接方式： | 內螺紋 | 公稱通徑： | DN8~DN100 |
| 驅動方式： | 電動 | 適用介質： | 水、氣、油等 |
| 適用溫度： | -18℃~150℃/-18℃~240℃ | 公稱壓力： | 1.6Mpa-6.4MPa |
| 設計制造： | ASME B16.34 | 螺紋標準： | ASME B1.20.1；BS21；ISO228/1 |
| 壁厚標準： | ASME B16.34 | 檢測標準： | MSS SP-110 / EN 12266 |
| 執行器形式： | 精小型防爆型、OHQ防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 環境溫度： | -25℃~55℃ |
| 環境濕度： | 10~90%RH | 行程： | 90°~120°/±10° |
| 動作時間： | 7s-120s | 絕緣電阻： | 100MΩ(500VDC) |
| 電機保護： | 過熱保護器(自動恢復型) | 手動控制： | 可拆卸扳手/手輪 |
| 扭矩范圍： | 7N.m-2000N.m | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
FBQ911F防爆電動三片式球閥有輸入控制信號(4-20mAADC或1-5VDC)及單相電源即可控制運轉，具有功能強、體積小、輕便易人、性能可靠、配套簡單、流通能力大、特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
三片式內螺紋連接球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。三片式球閥連接形式另有對焊（BW）承插焊（SW），并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操。

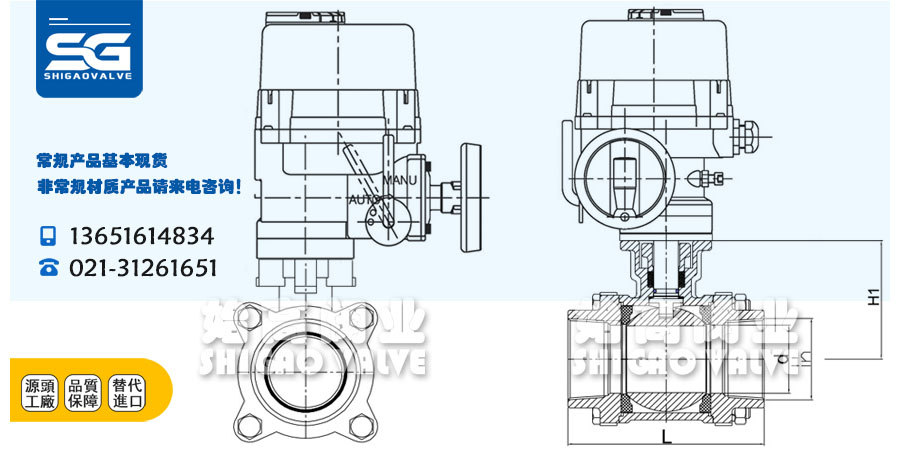

| DN | in | d | L | H |
| 15 | 1/2" | 15 | 75 | 72 |
| 20 | 3/4" | 20 | 80 | 82 |
| 25 | 1" | 25 | 90 | 90 |
| 32 | 1-1/4" | 32 | 110 | 95 |
| 40 | 1-1/2" | 38 | 120 | 105 |
| 50 | 2" | 50 | 140 | 113 |
| 65 | 2-1/2" | 63.5 | 185 | 149 |
| 80 | 3" | 76 | 205 | 159 |
| 100 | 4" | 100 | 225 | 165 |
防爆電動三片式球閥的密封性能可靠，且承受的壓力較高，它的動作原理是通過電動執行裝置的電源電壓，帶動閥芯做90度的旋轉從而達到對介質的開啟與截?cái)�，可設計為對介質進行二位開關控制，也能實現對管道中介質流量、壓力、溫度等參數進行比例調節。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的防爆電動三片式球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
