D3 - 電動三偏心法蘭蝶閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

電動三偏心法蘭蝶閥參數表

產品品牌：	始高閥門	產品名稱：	電動三偏心法蘭蝶閥
產品型號：	090-D3-B4-H-16-P	閥體材質：	碳鋼WCB、鍛鋼A105、不銹鋼CF8/CF8M
連接方式：	法蘭式	公稱通徑：	DN50-DN1200(2"-48")
驅動方式：	電動	適用介質：	水、油品、蒸汽
適用溫度：	-40℃~300℃	公稱壓力：	1.0Mpa-4.0Mpa(150LB-300LB)
設計標準：	GB/T12224、API609、ISO10631、ASME B16.34、EN448	法蘭連接尺寸：	HG/T 12224、ASME B16.5、ASME B16.47、EN 1092
結構長度：	GB/T12221、API609、ISO5752、ASME B16.10、EN558	壓力試驗：	GB/T26480、API598、ISO5208、ANSI B16.104、EN12266
執行器形式：	精小型、電子式、防爆型	控制方式：	開關型、調節型
電源電壓：	110VAC；220VAC；380VAC；50/60Hz	輸入信號：	4-20mADC或1~5VDC
輸出信號：	4-20mADC	防護等級：	IP65；IP67；IP68
防爆等級：	Exd II BT4；Exd II CT6	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

D943H電動三偏心法蘭蝶閥采用彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的冶金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和截斷流體使用。該閥采用三偏心結構，閥座與蝶板密封面均采用鑄鋼和不銹鋼制成，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國窖GB/T13927-92閥門壓力試驗標準。

D943H電動蝶閥由電動執行器和法蘭三偏心蝶閥組成。蝶閥為法蘭連接，采用三偏心結構，密封效果好，蝶板啟閉過程中與閥座摩擦很小，延長了密封面使用壽命。密封面材料采用金屬硬密封結構，耐高溫，耐磨損，可用于蒸汽等高溫介質。電動執行器驅動開關動作，使用方便，有反饋信號輸出給控制器，及時掌握蝶閥開關狀態。調節型電動執行器可以接收控制系統模擬信號4-20mA，比例控制蝶板轉動角度，進行調節控制。

結構特點Features

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無摩擦，具有越關越緊的密封功能。
2、密封圈選用不銹鋼制成，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均有優良的密封性能。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨，使用壽命長。
4、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

工作原理Working Principle

閥門采用三偏心結構，即在普通金屬硬密封雙偏心蝶閥的基礎上增加了個角度偏心。這個角度偏心的主要作用是：使閥門在開啟或關閉動作的過程中，密封環與閥座之間的任意一點都會迅速脫開或接觸，做到密封副之間真正的"無摩擦"，延長了閥門的使用壽命。

三偏心圖

偏心1：閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
偏心3：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

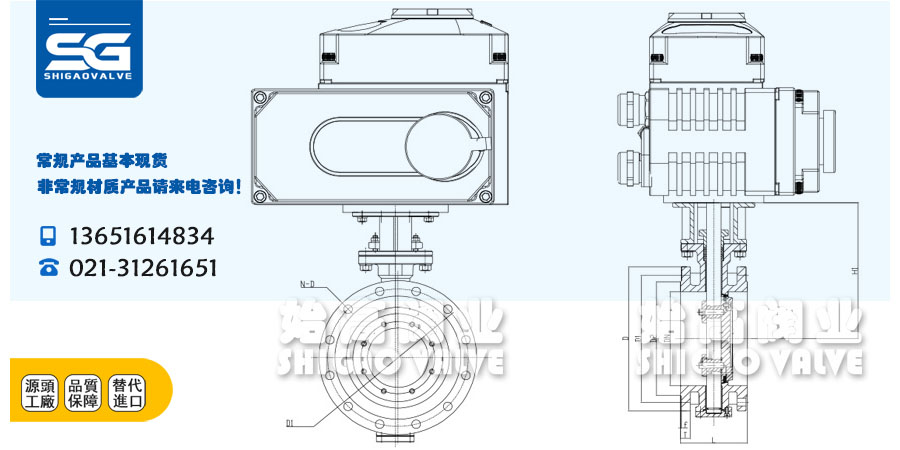

外形尺寸Overall Dimension

電動三偏心法蘭蝶閥外形尺寸

DN	L	D	D1	D2	T	f	N-D
50	108	165	125	102	18	3	4-18
65	112	185	145	122	18	3	8-18
80	114	200	160	138	20	3	8-18
100	127	220	180	158	20	3	8-18
125	140	250	210	188	22	3	8-18
150	140	285	240	212	22	3	8-22
200	152	340	295	268	24	3	8-22
250	165	395	350	320	26	3	12-22
300	178	445	400	378	28	4	12-22
350	190	505	460	438	30	4	16-22
400	216	565	515	490	32	4	16-26
450	222	615	565	550	40	4	20-26
500	229	670	620	610	44	4	20-26

結語Conclusion

電動三偏心法蘭蝶閥通常由角行程電動執行機構（0～90°部分回轉）和三偏心法蘭蝶閥整體通過機械連接，經過安裝調試后共同組成。法蘭蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。電動法蘭蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。電動法蘭蝶閥主要有三偏心和單偏心兩個結構形式，密封形式有金屬密封和四氟密封及橡膠密封三種。金屬密封結構主要適用于≥300度以上的工況場合；四氟密封結構適用于≥180度以內的工況場合；四氟密封結構適用于≥120度以內的工況場合；電動法蘭蝶閥配用的角行程電動執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的準確定位，同時輸出4～20mADC的位置反饋信號。目前電動法蘭蝶閥廣泛應用與石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動三偏心法蘭蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
