D2 - 電動美標凸耳高性能蝶閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

電動凸耳式高性能蝶閥參數表

產品品牌：	始高閥門	產品名稱：	電動凸耳式高性能蝶閥
產品型號：	090-D2-B7-F-CL150-C	閥體材質：	碳鋼、鑄鋼、不銹鋼CF8/CF8M
連接方式：	凸耳式	公稱通徑：	DN50-DN1500（2"~60"）
驅動方式：	電動	適用介質：	水、蒸汽、油品、腐蝕性介質
適用溫度：	-50℃~450℃	公稱壓力：	1.0Mpa-4.0Mpa(150LB-300LB)
設計標準：	GB/T12224、API609、ISO10631、ASME B16.34、EN448	法蘭連接尺寸：	HG/T 12224、ASME B16.5、ASME B16.47、EN 1092
結構長度：	GB/T12221、API609、ISO5752、ASME B16.10、EN558	壓力試驗：	GB/T26480、API598、ISO5208、ANSI B16.104、EN12266
閥座材質：	PTFE/RPTFE/PPL/不銹鋼/鎳基合金	蝶板材質：	不銹鋼CF8/CF8M
填料材質：	PTFE/柔性石墨	閥桿材質：	不銹鋼17-4PH
執行器形式：	精小型、電子式、防爆型	控制方式：	開關型、調節型
電源電壓：	110VAC；220VAC；380VAC；50/60Hz	輸入信號：	4-20mADC或1~5VDC
輸出信號：	4-20mADC	防護等級：	IP65；IP67；IP68
防爆等級：	Exd II BT4；Exd II CT6	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

電動凸耳式高性能蝶閥廣泛適用于低壓、中壓、高壓、鋼鐵治金、石油、化工、電力等工業管道上作截?cái)嗷蛘{(diào)節介質流量用。該閥門采用二維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面脫離接觸，保證了密封面不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點，且在高溫下能正常使用，區別其它類型閥門在高溫使用時因熱膨脹而容易泄漏的缺點。該蝶閥根據使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐腐蝕、使用壽命長。

結構特點Features

1、雙偏心結構，閥桿、蝶板的兩個偏心，實現閥門打開瞬間密封即脫離，減少摩擦損失，提高使用壽命。雙偏心蝶板配合圓弧面閥座，密封面的機械摩擦系數僅為0.07，磨損小，啟閉輕松自如，有效延長使用壽命，達到20萬次啟閉無故障，200萬次無金屬損傷。
2、“溝槽”形圓弧面密封圈：
a：密封圈材料：可依照介質溫度和壓力，選加玻璃纖維或碳纖維（PTFE、RTFE、FPT）等，取得更高的工作性能。
b：有效利用“溝槽”形圓弧面密封圈形體變形，閥板在關閉時，閥座受擠壓發生微量形變，實現彈性密封，比壓均勻無泄漏。
c：在閥板關閉的時候，“C”形的結構形體變形，可以有效利用正向和反向介質自身的壓力，實現雙向無差別密封。
3、V型接疊設計的軸向填料，受填料壓蓋沿軸向壓力作用，實現自激密封，有效防止外漏。適合高頻率開、閉動作的工況。
4、閥軸采用側銷與閥板連接，有效提高了閥軸的強度（閥桿的抗剪切能力）。
5、閥軸兩端均有特設的車輪轂式的開口定位環，有效的防止了閥板開啟或關閉時造成的閥軸上下動作，從而直接造成頂撞執行器使之發生漏氣現象。
6、蝶板四周邊緣經鍍鉻處理之后，又經數控機床加工并打磨電拋光等多道加工工序，密封面光潔度達到11級（鏡面級）。
7、閥腔內帶過力矩限位設置，防止執行器力矩過大或其他突發情況，導致閥板關過,造成密封圈的損壞而出現內漏現象。

外形尺寸Overall Dimension

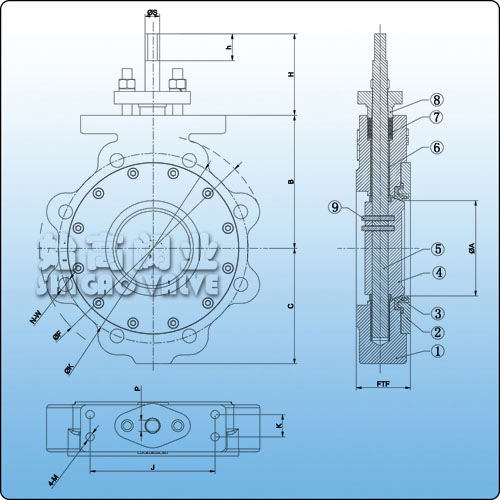

電動凸耳式高性能蝶閥外形尺寸

NPS	A	B	C	FTF	H	h	P	S	J	K	M	F	K
2.5"	59	111.1	82.5	48	82	27	11.2	14.8	125.4	22.4	M10	180	139.7
3"	73	120.5	93	48	82	27	11.2	14.8	125.4	22.4	M10	190	152.4
4"	96	133.3	110	54	82	27	11.2	14.8	125.4	22.4	M10	230	190.5
5"	111	135	120	57	82	27	11.2	14.8	125.4	22.4	M10	255	215.9
6"	142	152.4	135	57	82	27	14	18	125.4	22.4	M10	280	241.3
8"	188	187.3	172	64	82	27	15.9	21.9	125.4	22.4	M10	345	298.5
10"	236	231.8	202	71	97	28	20.6	28	142.7	37.3	M12	405	362

結語Conclusion

電動凸耳式高性能蝶閥閥板與密封圈采用偏心結構，具有結構緊湊、體積小、質量輕、密封可靠、使用壽命長等特點，兼?zhèn)湔{(diào)節和切斷兩種功能。廣泛應用與治金、化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣等介質進行切斷或壓力、流量控制。本系列產品分為PTFE類閥座密封和PTFE+金屬密封圈閥座密封結構，密封泄露等級零泄漏；流量特性為近似等百分比。
