Q6 - 電動對夾式球閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

電動對夾式球閥參數表

產品品牌：	始高閥門	產品名稱：	電動對夾式球閥
產品型號：	090-Q6-B7-F-16-P	閥體材質：	SS304/SS316
連接方式：	內螺紋	公稱通徑：	DN15~DN100
驅動方式：	電動	適用介質：	水、氣、油等
適用溫度：	-18℃~150℃/-18℃~240℃	公稱壓力：	1.6Mpa-4.0Mpa
執行器形式：	精小型、電子式、防爆型	控制方式：	開關型、調節型
電源電壓：	110VAC；220VAC；380VAC；50/60Hz	輸入信號：	4-20mADC或1~5VDC
輸出信號：	4-20mADC	防護等級：	IP65；IP67；IP68
防爆等級：	Exd II BT4；Exd II CT6	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

電動對夾式球閥適用于短線管道和特定空間的安裝使用，具有結構緊湊，長度短、體積小，且閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。與普通球閥相比，為短法蘭距球閥，球芯通道形狀為V形、O形，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。電動對夾式球閥具有結構長度短、重量輕、安裝方便、節省材料等優點，適用于安裝位置比較短的場合，維修方便，閥門設計易拆卸，在閥門一端有螺旋閥蓋，此閥蓋控制閥座與球芯密封及開關松緊度。

可選附件Machine Accessories

1、防爆功能：防爆等級 Exd II BT4
2、調節功能：輸入輸出4-20mA
3、手動功能：可裝配手動裝置、開閥、關閥功能。

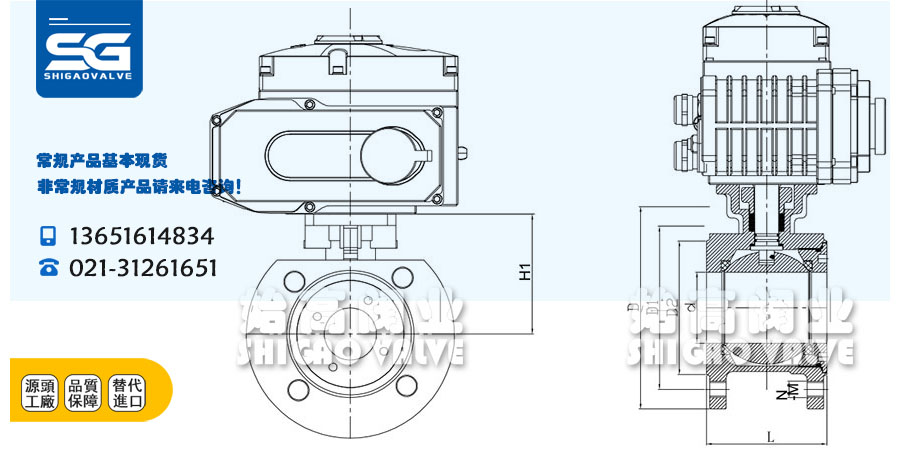

外形尺寸Overall Dimension

電動對夾式球閥外形尺寸

DN	d	L	H1	D	D1	D2	M-M
15	14	36	48	88	65	45	4-12
20	19	40	53	98	75	58	4-12
25	24	44	59	105	85	68	4-12
32	29	52	71	130	100	78	4-16
40	38	64	76	148	110	88	4-16
50	48	83	85	165	125	102	4-16
65	63.5	107	102	185	145	122	4-16
80	76	120	112	200	160	138	8-16
100	95	145	146	217	180	158	8-16

閥門細節Details of valves

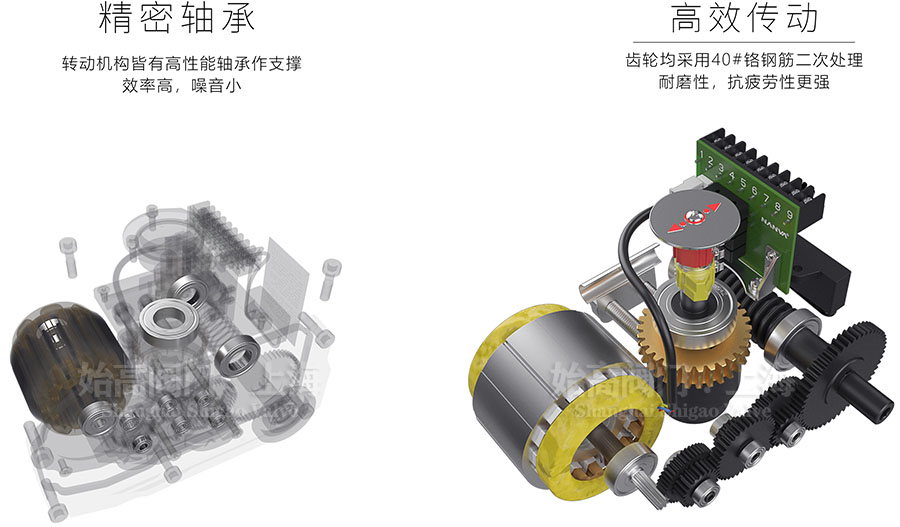

電動執行器結構

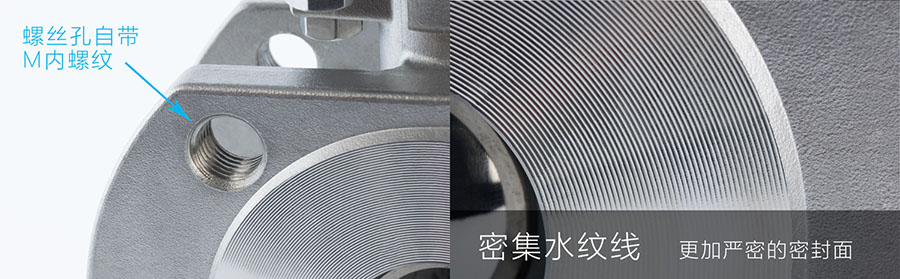

電動對夾式球閥結構

結語Conclusion

電動對夾式球閥又稱電動超薄型球閥，具有結構長度短、重量輕、安裝方便、節省材料等優點。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動對夾式球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
