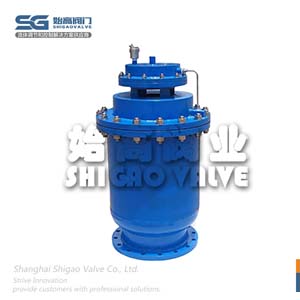

QSP-31C - 氣缸式排氣閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	氣缸式排氣閥
產品型號：	QSP-31C	閥體材質：	碳鋼WCB\|不銹鋼CF8/304\|不銹鋼CF8M/316
連接方式：	法蘭	適用壓力：	PN10/PN16
公稱通徑：	DN50~DN400	驅動方式：	自動
適用介質：	水/清水	適用溫度：	-20℃~80℃

閥門概述Product introduction

氣缸式排氣閥在結構上優于普通雙口排氣閥，對于管道中的氣體，無論是多段水柱，氣柱相間，有無壓力均可連續高速排出管道，不會發生浮球吹堵，少量氣體可通過微孔排出，管道負壓時大量進氣。通過銷軸與浮筒連接的浮筒桿可繞主軸轉動，并由此實現通過浮筒升降控制閥芯的升降啟閉，即當浮筒下降時，閥芯上升，打開小閥口，并可關閉小排氣閥的上的排氣口，使氣體通過導管進入液壓缸內，當浮筒在浮力作用下上升時候，閥芯下降，關閉小閥口，使液壓缸通過導管，直通大氣泄壓，且當浮筒下降，液壓缸內充滿氣體時，閥門上的大排氣口自動關閉。

外形尺寸Overall Dimension

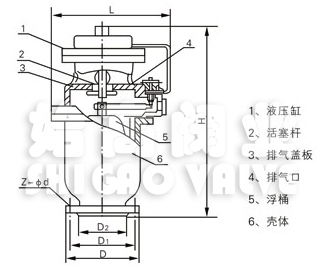

氣缸式排氣閥尺寸圖

產品代號	DN	D	D1	D2	Z-d	L	H
QSP-31C-0050	50	195	160	135	4-18	300	620
QSP-31C-0080	80	195	160	135	8-18	500	620
QSP-31C-0100	100	215	180	155	8-18	500	620
QSP-31C-0150	150	280	240	210	8-23	620	740
QSP-31C-0200	200	340	295	266	8-23	620	780
QSP-31C-0250	250	395	350	319	12-23	620	820
QSP-31C-0300	300	445	400	370	12-23	620	850
QSP-31C-0400	400	565	515	480	16-25	700	910

結語Conclusion

氣缸式排氣閥當系統中有氣體溢出時，氣體會順著管道向上爬，聚集在系統的較高點，所以排氣閥一般都安裝在系統的高點，當氣體進入排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮子(浮筒、浮球)隨水位下降，打開排氣口；氣體排盡后，水位上升，關閉排氣口。同樣的道理，當系統中產生負壓，閥腔中水面下降，排氣口打開，由于此時外界大氣壓力比系統壓力大，所以大氣會通過排氣口進入系統，防止負壓的危害。排氣閥也可以跟隔斷閥(一般為閘閥、蝶閥、球閥)配套使用，便于排氣閥的檢修。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣缸式排氣閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
