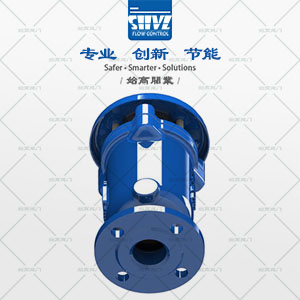

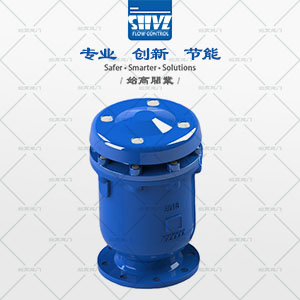

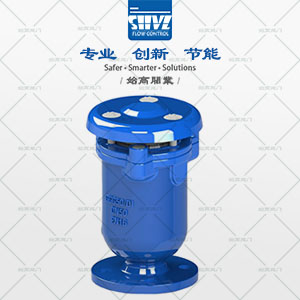

CARV-D32Q - 復合式進排氣閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 復合式進排氣閥 |
| 產品型號： | CARV-D32Q | 閥體材質： | 球墨鑄鐵；不銹鋼 |
| 連接方式： | 法蘭 | 公稱通徑： | DN50-DN300 |
| 驅動方式： | 自動 | 適用介質： | 水、清水 |
| 適用溫度： | 0℃~70℃ | 公稱壓力： | 1.0Mpa/1.6MPa/2.5MPa/Class 150 |
| 設計制造： | JB/T 12386-2015；CJ/T 217-2013；EN 1074-3；AWWA C512 | 法蘭標準： | GB/T 17241.6-2008；JB/T 79.1-1994；BS EB1092；ANSI |
| 試壓標準： | GB/T13927-2008 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
復合式排氣閥具有大量進、排氣和連續微量排氣三重功能，具有排氣量大，性能穩定，安全可靠等優點，在市政供水、長距離輸水工程中得到廣泛的使用。
-精巧先進的機械設計，堅固結實的浮球可以防止被突然產生的水錘擊毀損壞；
-在水位沒有上升到推動浮球密封排氣大孔之前，即使壓縮空氣流速快，浮球仍能留在底部位置；
-沒有支撐臂或杠桿可以防止震動及脫落問題，浮球外面有不銹鋼套筒，保證浮球在設定的導軌內滑動；
-底部橡膠防撞墊具有保護浮球下降中碰撞的功能，在負壓情況下，通過精巧設計的足夠孔數，可以達到快速排水及吸氣功能；
-上部防塵網具有安全保護和防止昆蟲或鳥類進入的功能；
-閥體內外環氧樹脂涂裝，延長使用壽命；
-可選配彈簧及防震裝置，有效防水錘。

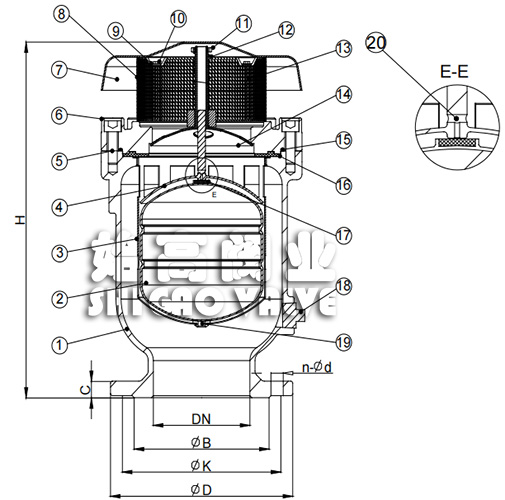

| 序號 | 名稱 | 材質 |
| 1 | 閥體 | 球鐵EN GJS 500-7 |
| 2 | 浮球 | 不銹鋼AISI 304 |
| 3 | 導向槽 | 不銹鋼AISI 304 |
| 4 | 密封口 | 不銹鋼SISI 304 |
| 5 | 六角螺栓 | 不銹鋼AISI 304 |
| 6 | 上蓋 | 球鐵EN GJS 500-7 |
| 7 | 防塵蓋 | 球鐵 |
| 8 | 防塵網 | 不銹鋼AISI 304 |
| 9 | 墊片 | 不銹鋼AISI 304 |
| 10 | 六角螺栓 | 不銹鋼AISI 304 |
| 11 | 螺母 | 不銹鋼ANSI 304 |
| 12 | 彈簧 | 不銹鋼AISI 304 |
| 13 | 支撐柱 | 不銹鋼 |
| 14 | 防震裝置 | 不銹鋼AISI 304 |
| 15 | O型圈 | EPDM/NBR |
| 16 | 中腔密封圈 | EPDM |
| 17 | 排氣孔密封墊 | EPDM |
| 18 | 堵頭 | 不銹鋼 |
| 19 | 防撞墊 | EPDM |
| 20 | 小噴嘴 | 不銹鋼SISI304 |
| 產品代號 | DN | ΦB | ΦD | ΦK | N-d | C | H | ||||||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | |||
| CARV-D32Q-0050 | 50 | 99 | 99 | 99 | 165 | 165 | 165 | 125 | 125 | 125 | 4-19 | 4-19 | 4-19 | 19 | 19 | 19 | 202 |
| CARV-D32Q-0080 | 80 | 132 | 132 | 132 | 200 | 200 | 200 | 160 | 160 | 160 | 8-19 | 8-19 | 8-19 | 19 | 19 | 19 | 294 |
| CARV-D32Q-0100 | 100 | 156 | 156 | 156 | 220 | 220 | 235 | 180 | 180 | 190 | 8-19 | 8-19 | 8-23 | 19 | 19 | 19 | 361 |
| CARV-D32Q-0150 | 150 | 211 | 211 | 211 | 285 | 285 | 300 | 240 | 240 | 250 | 8-23 | 8-23 | 8-28 | 19 | 19 | 20 | 404 |
| CARV-D32Q-0200 | 200 | 266 | 266 | 274 | 340 | 340 | 360 | 295 | 295 | 310 | 8-23 | 12-23 | 12-28 | 20 | 20 | 22 | 487 |
| CARV-D32Q-0300 | 300 | 370 | 370 | 389 | 445 | 460 | 485 | 400 | 410 | 430 | 12-23 | 12-28 | 16-31 | 24.5 | 24.5 | 27.5 | 602 |
復合式進排氣閥安裝于水泵出水管、長距離輸水管線的局部高點、長水平段、長上坡段、長下坡段、水平段末端等(具體以實際工況為準)，充水時高速排氣；滿管時持續微量排除水中析出的氣體；管道泄水放空時高速吸氣防止管道形成負壓。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的復合式進排氣閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
