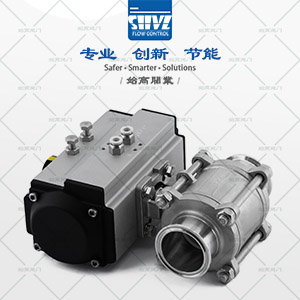

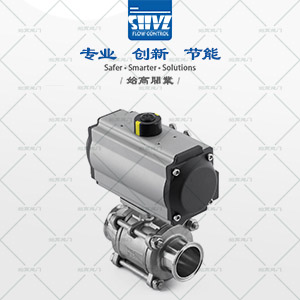

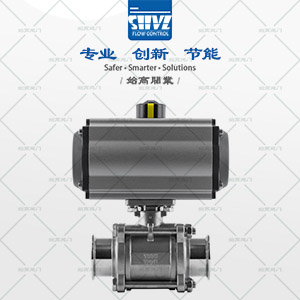

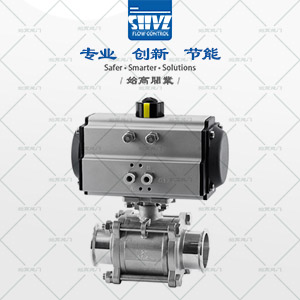

BV-A35F16P - 氣動卡箍球閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	氣動卡箍球閥
產品型號：	BV-A35F16P	閥體材質：	不銹鋼304、316
連接方式：	卡箍快裝	適用壓力：	PN16
公稱通徑：	DN15~DN100	驅動方式：	氣動
適用介質：	水、氣、油等	適用溫度：	-20°C ~ +150°C/-20°C ~ +240°C
壓力/溫度標準：	ASME B16.34	制造標準：	ASME B16.34
試驗標準：	API 598	連接標準：	ASME BPE
執行器形式：	AT氣動執行器/RT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

氣動卡箍球閥結構是由三部分閥殼組成，用外部四只較長螺栓從兩端夾住中間閥體與閥球而成。密封圈為全封閉式緊緊包裹住閥球，無空間和死角。兩端為卡箍連接方便拆卸、清洗、維修。工作原理是通過執行器90度的旋轉來帶動球體的旋轉，以達到介質的流通與阻斷。

結構特點Features

閥體結構整體式快裝，不會有外部泄漏現象。
閥座由PTFE密封環及彈簧組成對壓力和溫度的變化適應能力強，在使用范圍內不會產生泄漏。
閥桿的防滲漏結構、閥桿底部有1個PTFE自封密封墊和1個O型密封圈，上面有2個O型密封圈、兩個PTFE密封墊組成，確保無泄漏。
閥體輕且易于保溫。
球體的加工精度精密操作輕便，無不良干涉。

可選附件Machine Accessories

電磁閥	電磁閥有二位三通、二位五通、單電控、雙電控、訂貨時注明
過濾減壓閥	對氣源進行穩壓、過濾
限位開關	遠程反饋開關信號
手輪機構	可實現手動開、關閥門
定位器	輸入模擬量信號(4~20mA或者0~10V)，調節閥門開度
備注	以上附件不是標準配件，如需配置請訂貨時說明，電磁閥和限位開關有防爆和非防爆，如需防爆需注明防爆等級

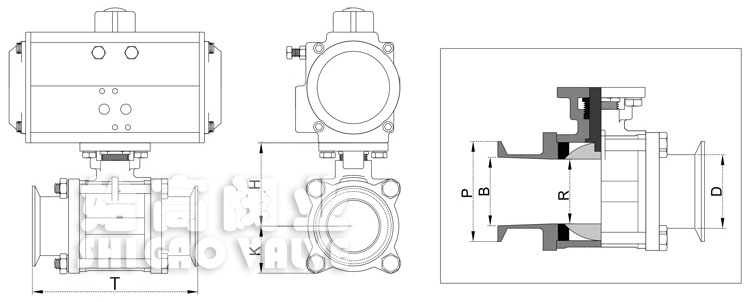

外形尺寸Overall Dimension

氣動卡箍球閥尺寸

公稱通徑	T	H	K	R	B	P	D
DN15	98	45	23	15	16	50.5	19
DN20	106	54	26.5	20	22	50.5	25
DN25	116	56	28	25	29	50.5	32
DN32	134	68	36	32	35	50.5	38
DN40	145	73	38.5	38	38	50.5	42
DN50	158	84	44	49	49	64	53
DN65	178	95	61	65	67	91	75
DN80	222	100	70	80	85	106	89
DN100	295	112	82	100	105	119	108

結語Conclusion

氣動卡箍球閥應用：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
