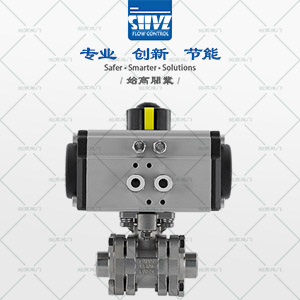

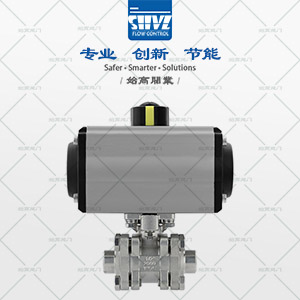

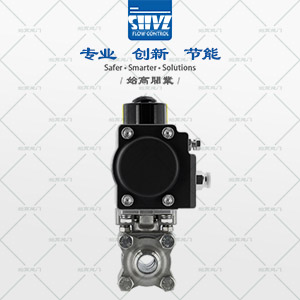

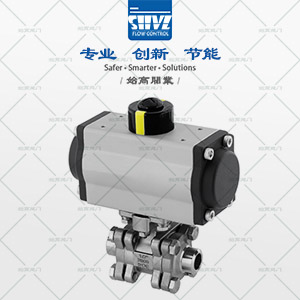

BV-A33F63R - 氣動對焊球閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	氣動對焊球閥
產品型號：	BV-A33F63R	閥體材質：	不銹鋼304、316
連接方式：	內螺紋	適用壓力：	PN63/1000WOG
公稱通徑：	DN15~DN50	驅動方式：	氣動
適用介質：	水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等	適用溫度：	-20°C ~ +150°C/-20°C ~ +240°C
執行器形式：	AT氣動執行器/RT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

氣動對焊球閥及對焊連接球閥分為整體式(片式)、兩片式及三片式。閥體鑄造采用中國臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW)，并均可帶標準ISO支架平臺和鎖定裝置。三片式球閥體積小，由三部分閥殼組成，通過四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，直接拆卸四只螺栓，閥體中間部分即可取出。適用于輕工機械體積小空間窄的場合。具有體積小、配套簡單、流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

結構特點Features

-采用對焊或承插焊連接，保證與管路連接無外漏；
-開關迅速，適用快速關斷；
-軟密封閥座，密封性能好；
-閥桿有填料自動補償裝置；
-下裝式閥桿，安全可靠；
-方便更換閥座密封圈，維護方便；
-與氣動執行器連接接口符合國際標準ISO5211設計，安裝維護方便。

可選附件Machine Accessories

電磁閥	電磁閥有二位三通、二位五通、單電控、雙電控、訂貨時注明
過濾減壓閥	對氣源進行穩壓、過濾
限位開關	遠程反饋開關信號
手輪機構	可實現手動開、關閥門
定位器	輸入模擬量信號(4~20mA或者0~10V)，調節閥門開度
備注	以上附件不是標準配件，如需配置請訂貨時說明，電磁閥和限位開關有防爆和非防爆，如需防爆需注明防爆等級

主要零部件材質Material of main parts

序號	名稱	材質WCB	材質CF8	材質CF8M	材質CF3M
1	壓蓋六角螺栓/螺母	SS304
2	主閥體	WCB	CF8	CF8M	CF3M
3	中道墊	PTFE/石墨金屬纏繞墊
4	側閥蓋	WCB	CF8	CF8M	CF3M
5	閥體六角螺栓	SS201	SS304	SS304	SS304
6	閥座	PTFE
7	球體	SS304	SS304	SS316L	SS316L
8	閥桿	F304	F304	F316L	F316L
9	防靜電裝置	F304	F304	F316L	F316L
10	止推墊	PTFE
11	O型圈	VITON
12	填料	PTFE
13	填料壓環	F304
14	組合碟簧	SS304
15	壓蓋	CF8	CF8	CF3M	CF3M
16	手柄	201+PVC
17	手柄扁螺母	SS304	SS304	SS304	SS304
18	止位螺釘	SS304	SS304	SS304	SS304

外形尺寸Overall Dimension

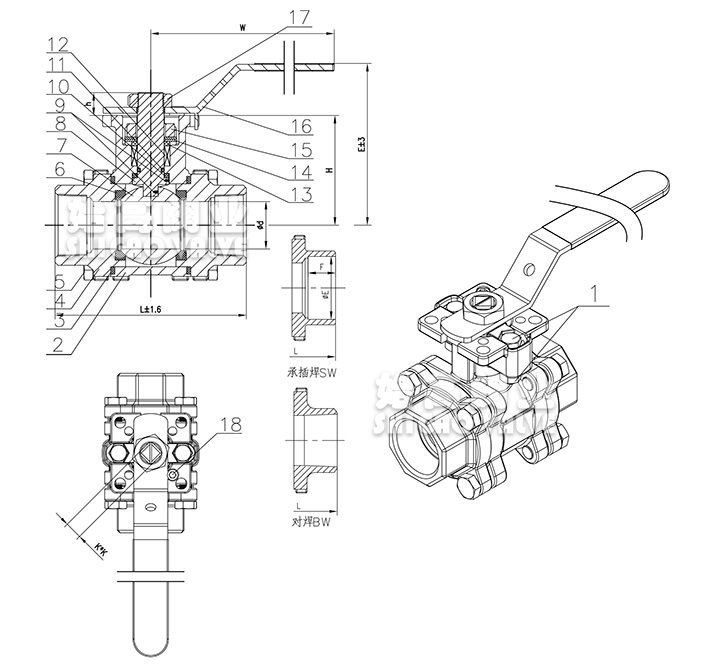

氣動對焊球閥尺寸圖

DN	L	d	E/min	F	h	H	K	E	W	ISO5211
15	85	15	21.7	9.7	10	47	9	76	130	F03/F05
20	95	20	27.1	12.7	10	52	9	81	130	F03/F05
25	110	25	33.8	12.7	13	60	11	92	175	F04/F05
32	129	32	42.5	12.7	15.5	74	14	110	220	F05/F07
40	142	40	48.6	12.7	16	83	14	117	220	F05/F07
50	173	50	61.1	16	23	100	17	146	320	F07/F10

結語Conclusion

氣動對焊球閥又稱氣動三段式對焊球閥，是由三段閥體，中間配用螺栓鎖定而成。通常制作高壓球閥使用。用于截斷或接通管路中的介質，閥座采用彈性密封結構,啟閉輕松密封可靠。適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
