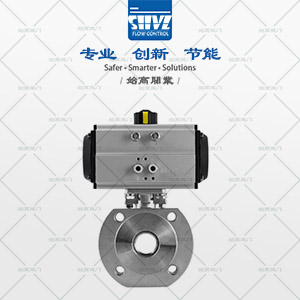

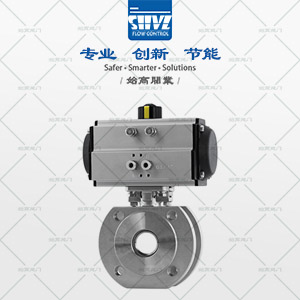

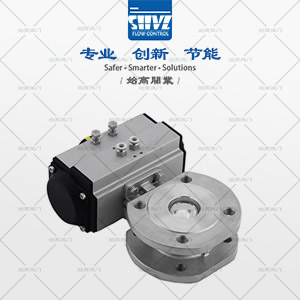

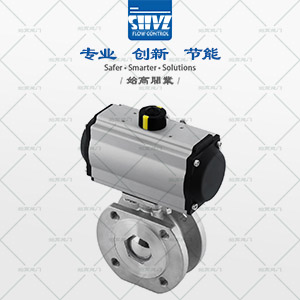

BV-A36F16P - 氣動超薄型球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 氣動超薄型球閥 |
| 產品型號： | BV-A36F16P | 閥體材質： | 碳鋼WCB、不銹鋼CF8、不銹鋼CF8M |
| 連接方式： | 對夾式 | 適用壓力： | 1.6Mpa-4.0Mpa |
| 公稱通徑： | DN15~DN100 | 驅動方式： | 氣動 |
| 適用介質： | 水、油品、氣體等 | 適用溫度： | -20°C ~ +150°C/-20°C ~ +240°C |
| 執行器形式： | AT氣動執行器/RT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關兩位控制、4-20mA模擬量控制 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
氣動超薄型球閥的閥體比一般法蘭球閥結構短，是適用于工廠同一管路閥門數量多的場合。球體具有旋轉的90度動作，球有圓形通孔通過軸線，當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動，反之既呈現通孔，使介質通過。全通徑的球體內腔為介質提供了阻力很小、直通的流道。執行器旋轉90度的就能使球閥關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。
氣動對夾球閥是氣動球閥系列中的一種產品，也可稱為氣動超薄球閥。是我公司引進意大利技術進行國產化設計而發展出的新一代氣動超短法蘭球閥，球芯通道形狀有矩形、V形及O形。氣動對夾球閥具有結構緊湊、體積小、重量輕、安裝方便等特點。對夾式氣動球閥是吸收意大利技術并經國產化設計而發展出來的新型超短法蘭距球閥。氣動對夾球閥它采用直連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。氣動對夾球閥可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

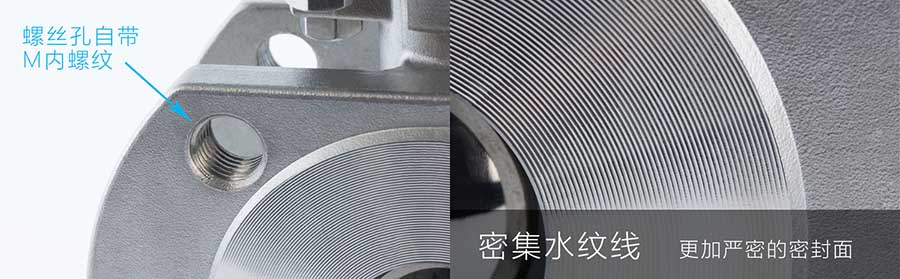

防火、防靜電設計；
閥桿防爆出裝置；
閥球上設計有壓力平衡孔；
體積精小、經濟實惠；
球體可做成O型和V型兩種；
安裝便捷、易維修；
雙層閥桿填料與對壓碟型彈片裝置。

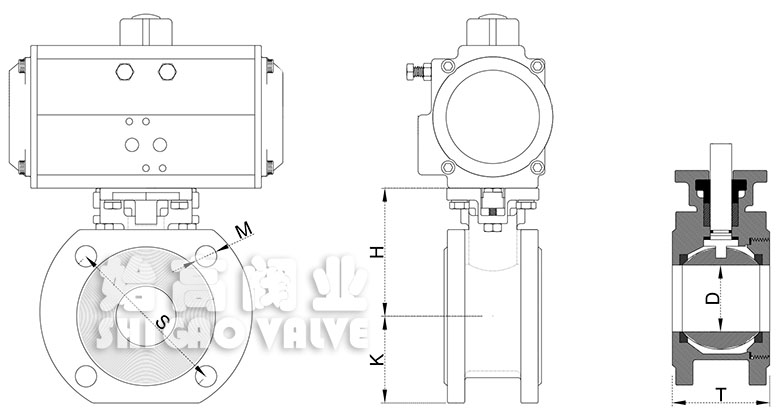

| DN | T | H | D | K | M | S |
| 15 | 42 | 60 | 15 | 45 | 4×M12 | 65 |
| 20 | 44 | 65 | 20 | 50 | 4×12 | 75 |
| 25 | 50 | 69 | 25 | 56 | 4×12 | 85 |
| 32 | 60 | 75 | 32 | 62 | 4×M16 | 100 |
| 40 | 65 | 84 | 40 | 66 | 4×M16 | 110 |
| 50 | 80 | 92 | 50 | 70 | 4×M16 | 125 |
| 65 | 101 | 108 | 65 | 76 | 4×M16 | 145 |
| 80 | 118 | 119 | 80 | 81 | 8×M16 | 160 |
| 100 | 150 | 130 | 100 | 93 | 8×M16 | 180 |
氣動超薄型球閥與普通球閥相比，具有結構緊湊，長度短、體積小，且閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動超薄型球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
聯系電話：021-31261651
