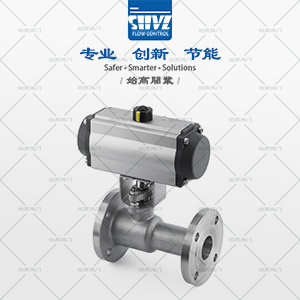

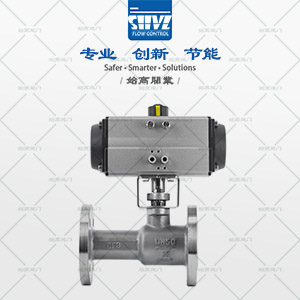

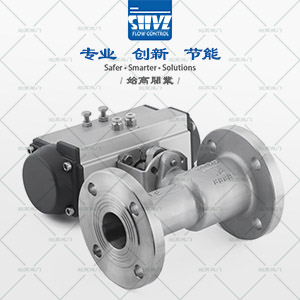

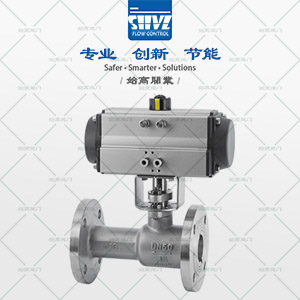

BV-A32PL16P - 氣動高溫球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 氣動高溫球閥 |
| 產品型號： | BV-A32PL16P | 閥體材質： | 不銹鋼304 |
| 連接方式： | 法蘭 | 適用壓力： | PN16 |
| 公稱通徑： | DN15~DN200 | 驅動方式： | 氣動 |
| 適用介質： | 水、氣、油等 | 適用溫度： | -20°C ~ +280°C |
| 執行器形式： | AT氣動執行器/RT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關兩位控制、4-20mA模擬量控制 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
閥門概述Product introduction
氣動高溫球閥閥體設計采用一體式結構，比二片式球閥中部減少泄漏點。閥桿采用倒裝雙密封，避免泄漏。閥桿處密封填料、調整墊，均采用回彈性強、耐溫、耐磨，耐壓、耐腐蝕、自潤滑性能良好、無毒型高新復合材料。氣動導熱油高溫球閥可替代閘閥、排污閥、柱塞閥、截止閥使用，便于原管道閥門的更換安裝。高分子復合材料的密封圈材料，具有耐高溫，耐高壓，耐磨之性能；閥體內通道平整光滑，暢通無阻地輸送粘性流體，漿液以及固體顆粒等介質；適用工作溫度＜250度，是導熱油專用閥門，廣泛應用于石油，化工，制藥電力，食品等行業。氣動執行器分為：氣動雙作用、氣動單作用(彈簧復位)兩種形式。

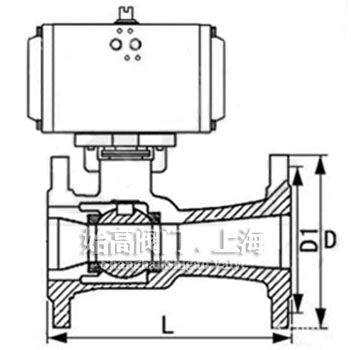

外形尺寸Overall Dimension
| DN | L | D | D1 |
| 15 | 130 | 95 | 65 |
| 20 | 150 | 105 | 75 |
| 25 | 160 | 115 | 86 |
| 32 | 180 | 136 | 100 |
| 40 | 200 | 146 | 110 |
| 50 | 230 | 160 | 125 |
| 65 | 290 | 180 | 145 |
| 80 | 310 | 195 | 160 |
| 100 | 350 | 215 | 180 |
| 125 | 400 | 245 | 210 |
| 150 | 480 | 280 | 240 |
| 200 | 600 | 335 | 295 |
結語Conclusion
氣動高溫球閥中的球體、密封圈采用了特殊的加工工藝和新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。反之則關閉。
