SAV-A32Q - 污水復合式排氣閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 污水復合式排氣閥 |
| 產品型號： | SAV-A32Q | 閥體材質： | 球墨鑄鐵/碳鋼/不銹鋼 |
| 連接方式： | 法蘭/內螺紋 | 驅動方式： | 自動 |
| 公稱通徑： | DN50~DN200 | 公稱壓力： | PN10~PN25 |
| 適用溫度： | -29°C ~ +80°C | 適用介質： | 清水、原水、污水等 |
| 設計制造： | GB/T 36523-2018 | 法蘭標準： | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010 |
| 壓力試驗： | GB/T 13927-2008 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|

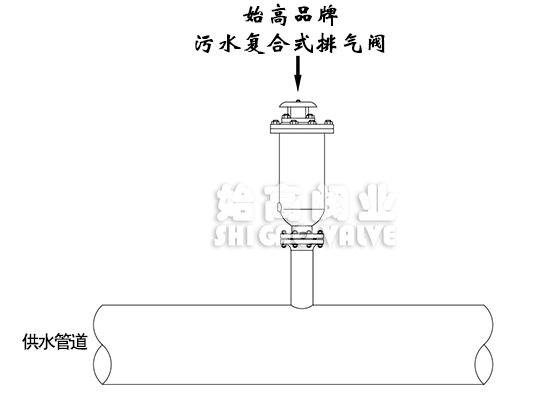

污水復合式排氣閥為圓桶式閥體，其內部主要有不銹鋼浮球及塞頭。本閥裝設于泵浦出水口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，管內一旦出現負壓時，此閥能迅速吸入空氣，以確保管線不會因負壓而被損壞。
當管內開始注水時，塞頭停留在開位置，進行大量排氣，當空氣排完時，閥體內腔積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內至相當程度，閥內水位下降，此時空氣則由小孔排出。當水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。注：排氣閥在使用過程中壓力不能低于0.02MPa如低于0.02MPa，排氣閥容易出現漏水。必須配一只閥門作為檢修用。
污水排氣閥與復合式排氣閥原理一樣，只是結構略作改動，桿杠機構稍有改進，可把浮球控制在下部，使污物只能在閥體下部就不會纏繞上部排氣口上，不會影響密封性能。此產品是專用污水管道工程的排氣閥。

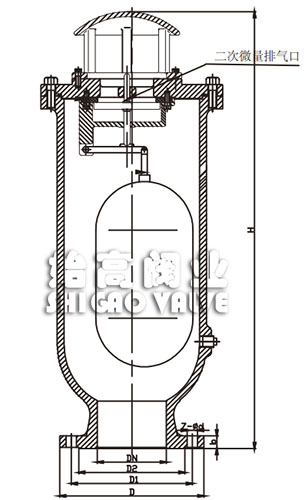

| 產品代號 | 口徑DN | D | D1 | D2 | b | H | z-d |
| SAV-A32Q-0050 | 50 | 165 | 125 | 100 | 18 | 495 | 4-19 |
| SAV-A32Q-0065 | 65 | 185 | 145 | 120 | 19 | 540 | 4-19 |
| SAV-A32Q-0080 | 80 | 200 | 160 | 135 | 19 | 540 | 8-19 |
| SAV-A32Q-0100 | 100 | 220 | 180 | 155 | 19 | 610 | 8-19 |
| SAV-A32Q-0150 | 150 | 285 | 240 | 210 | 20 | 735 | 8-23 |
| SAV-A32Q-0200 | 200 | 340 | 295 | 265 | 20 | 855 | 8-23 |
污水復合式排氣閥是一款高品質組合式空氣閥，適用于各種污水和廢水系統和工況。系統注水時，空氣閥快速排出管道中大量空氣；系統有壓狀態下，空氣閥有效排出管道中少量空氣和氣體；系統排空時，空氣閥吸入大量空氣。加長閥體和低位浮球設計可防止流體接觸頂部的裝置。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的污水復合式排氣閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
