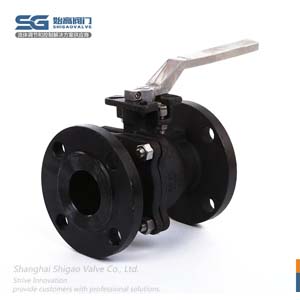

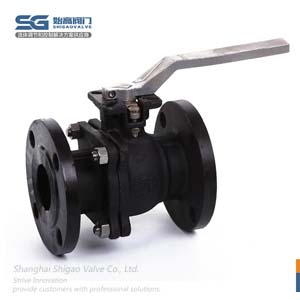

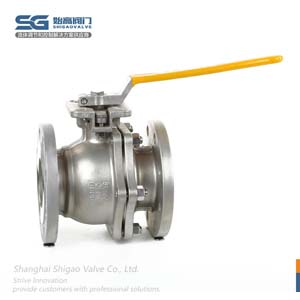

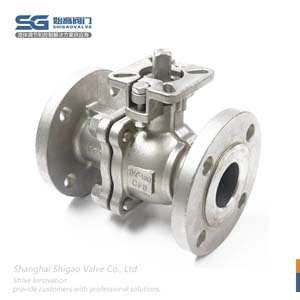

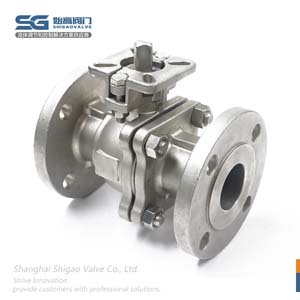

高平臺法蘭球閥

內容摘要

高平臺法蘭球閥具有流通能力大、結構緊湊、密封性能好、壽命長等特點，經濟實用、易于維護。廣泛應用于石油、化工、天然氣、電力、冶金、食品、制藥等要求嚴密切斷的場合，也可適用于水、蒸汽、油品、液化氣、天然氣、煤氣等介質。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

高平臺法蘭球閥參數表

產品品牌：	始高閥門	產品名稱：	高平臺法蘭球閥
產品型號：	Q41F	閥體材質：	WCB/CF8/CF8M/304/316
連接方式：	法蘭	公稱通徑：	DN15~DN200
驅動方式：	手動	適用介質：	水、蒸汽、油等
適用溫度：	軟閥座：-29℃~200℃/金屬閥座：-196℃~400℃	公稱壓力：	PN16-PN40
密封材料：	日本大金密封	設計標準：	GB/T 12237-2007
溫度壓力：	GB/T12224-2015	防火標準：	API 607/JB/T6899-1993
結構長度：	GB/T 12221-2005\|JB 1686-75	法蘭標準：	HG/T 20592-2009\|JB/T79-2015
檢測標準：	GB/T 13927-2008\|JB/T9092-1999	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

高平臺法蘭球閥簡介

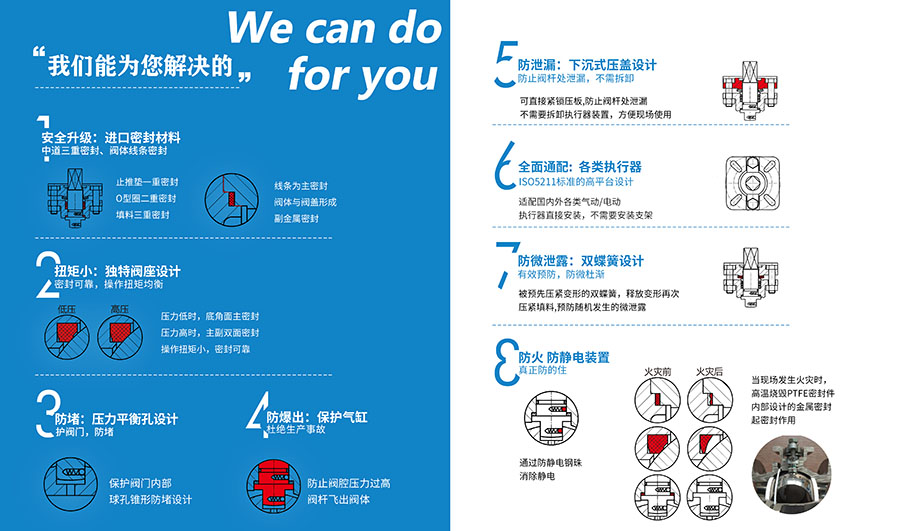

高平臺法蘭球閥結構特點

-閥體采用精密鑄造或鍛造，結構緊湊、外觀美觀。O型球閥閥芯、閥桿做旋轉運動，轉動閥芯時閥芯閥座始終緊密接觸，具有強的剪切能力；
-可設計閥座由圓柱彈簧或碟簧預載，具有自動補償、自密封和閥門中腔自動泄壓功能，適用于高溫、高壓場合；
-閥球旋轉設計能夠保證閥球運行平穩，減少操作扭矩；
-雙關雙斷設計保證閥球完全開啟和完全關閉。多種密封結構可選擇，保證使用壽命及可靠性。密封結構可選用閥前閥座密封（推薦），閥后閥座密封，閥前閥后同時密封（特定工況使用）。密封有軟硬密封可選擇，密封表面可硬化處理，適用于多種工況；
-閥門中腔自動泄壓設計，閥門體腔停留介質溫度升高而引起異常升壓時，不需通過安全閥，而緊靠閥座功能就可自動泄壓，提高閥門在輸送液體介質時安全性；
-緊急注脂救護，在有些特殊場合，由于介質中的異物或火災造成閥座密封意外失效，注脂閥提供了與注脂槍快速連接，方便快捷地將密封指注入到閥座密封部位，緩解泄漏；
-球閥有防火結構、防靜電結構、防閥桿吹出結構設計；
-加長型閥桿設計，可適用于低溫場合。

高平臺法蘭球閥特點圖

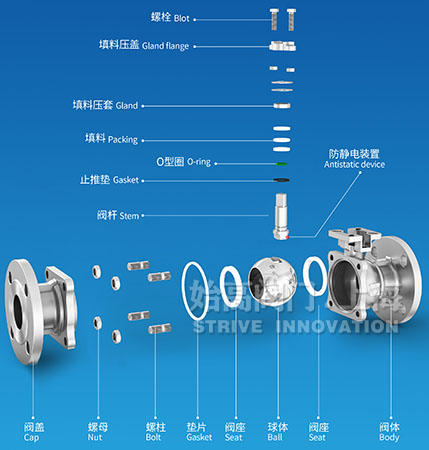

高平臺法蘭球閥的零部件材質

No.	零件名稱	材料
1	閥體	WCB/CF8/CF8M/CF3M等
2	閥蓋	WCB/CF8/CF8M/CF3M等
3	球體	SS304/SS316/SS316L/SS316L+STL等
4	閥座	PTFE/PPL/金屬密封等
5	閥桿	304/SS316/316L17-4PH/S20910
6	中頭墊片	PTFE/PPL/金屬墊片
7	倒密封	PTFE/PPL/不銹鋼纏繞石墨
8	O型圈	氟橡膠
9	填料	PTFE/PPL/柔性石墨
10	填料壓蓋	SS304
11	蝶形彈簧	SS304
12	螺帽	2H/SS304
13	壓蓋	CF8
14	螺栓	B7/SS304
15	螺帽	2H/SS304
16	螺栓	B7/SS304

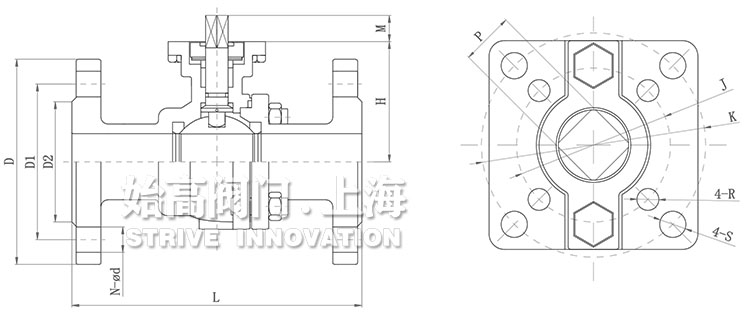

高平臺法蘭球閥的外形尺寸和連接尺寸

高平臺法蘭球閥尺寸

SIZE	壓力	L	D2	D1	D	N-d	M	H	J	K	P	R	S
DN15	PN16~40	130	45	65	95	4-14	48	36	42	9	6	6	6
DN20	PN16~40	130	58	75	105	4-14	11	53	36	42	9	6	6
DN25	PN16~40	140	68	85	115	4-14	13	64	42	50	11	6	7
DN32	PN16~40	140	68	85	115	4-14	13	64	42	50	11	6	7
DN40	PN16~40	165	88	110	150	4-18	16	76	50	70	14	7	9
DN50	PN16~40	203	102	125	165	4-18	16	85	50	70	14	7	9
DN65	PN16	222	122	145	185	8-18	19	104	70	102	17	9	11
DN65	PN25/PN40	241	122	145	185	8-18	19	104	70	102	17	9	11
DN80	PN16	241	138	160	200	8-18	19	114	70	102	17	9	11
DN80	PN25/PN40	283	138	160	200	8-18	19	114	70	102	17	9	11
DN100	PN16	305	158	180	220	8-18	19	140	70	102	17	9	11
DN100	PN25/PN40	305	162	190	235	8-22	19	140	70	102	17	9	11
DN125	PN16	356	188	210	250	8-18	24	183	102	125	22	11	14
DN125	PN25/PN40	381	188	220	270	8-26	24	183	102	125	22	11	14
DN150	PN16	394	212	240	285	8-22	29	202	125	140	27	14	18
DN150	PN25/PN40	403	218	250	300	8-26	29	202	125	140	27	14	18
200	PN16	457	268	295	340	12-22	29	253	125	140	27	14	18
	PN25	502	268	310	365	12-26	29	253	140	165	27	18	22
	PN40	502	285	320	375	12-30	29	253	140	165	27	18	22
