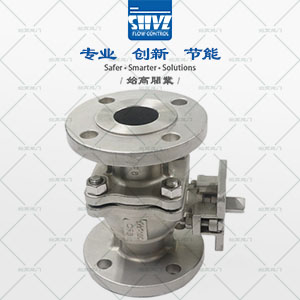

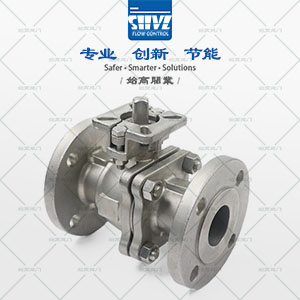

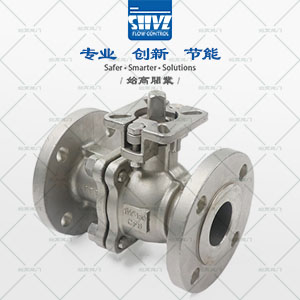

GQ41F - 高平臺美標球閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	高平臺美標球閥
產品型號：	GQ41F	閥體材質：	CF8/CF8M/CF3/CF3M/WCB
連接方式：	法蘭	公稱通徑：	1/2"~8"
驅動方式：	手動	適用介質：	水、蒸汽、油等
適用溫度：	-29℃~150℃	公稱壓力：	150LB/300LB
密封材料：	日本大金密封	設計標準：	ASME B16.34
壁厚標準：	ASME B16.34	防火標準：	API 607/ ISO 10497
結構長度：	ASME B16.10	法蘭標準：	ASME B16.5
檢測標準：	API 598	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

高平臺美標球閥具有流通能力大、結構緊湊、密封性能好、壽命長等特點，經濟實用、易于維護。廣泛應用于石油、化工、天然氣、電力、冶金、食品、制藥等要求嚴密切斷的場合，也可適用于水、蒸汽、油品、液化氣、天然氣、煤氣等介質。另外可根據客戶的需要選擇防火型、特殊硬化處理型、提供更安全、更廣泛的應用。

結構特點Features

-閥體采用精密鑄造或鍛造，結構緊湊、外觀美觀。O型球閥閥芯、閥桿做旋轉運動，轉動閥芯時閥芯閥座始終緊密接觸，具有強的剪切能力；

-可設計閥座由圓柱彈簧或碟簧預載，具有自動補償、自密封和閥門中腔自動泄壓功能，適用于高溫、高壓場合；

-美標球閥旋轉設計能夠保證閥球運行平穩，減少操作扭矩；

-雙關雙斷設計保證閥球完全開啟和完全關閉。多種密封結構可選擇，保證使用壽命及可靠性。密封結構可選用閥前閥座密封（推薦），閥后閥座密封，閥前閥后同時密封（特定工況使用）。密封有軟硬密封可選擇，密封表面可硬化處理，適用于多種工況；

-閥門中腔自動泄壓設計，閥門體腔停留介質溫度升高而引起異常升壓時，不需通過安全閥，而緊靠閥座功能就可自動泄壓，提高閥門在輸送液體介質時安全性；

-緊急注脂救護，在有些特殊場合，由于介質中的異物或火災造成閥座密封意外失效，注脂閥提供了與注脂槍快速連接，方便快捷地將密封指注入到閥座密封部位，緩解泄漏；

-球閥有防火結構、防靜電結構、防閥桿吹出結構設計；

-加長型閥桿設計，可適用于低溫場合。

閥門細節Details of valves

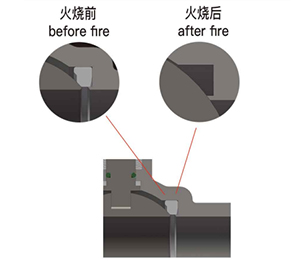

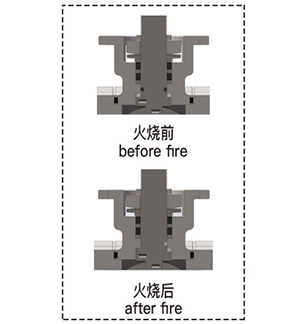

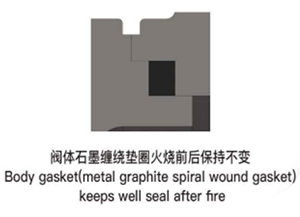

防火，防靜電Fire sufe & antistati design 根據客戶需求，我們軟密封球閥閥座采用防火槽設計，中法蘭墊采用耐火金屬石墨纏繞墊，填料函采用柔性V型組合式耐火石墨填料，確保發生火災時球閥關閉狀態下球面和防火槽可以緊急二次密封，盡可能的減少閥體內漏和外漏。閥桿加裝防靜電鋼球和彈簧，使得球體-閥桿-閥體連為導電一體，釋放球體與閥座密封摩擦所產生的靜電。防火設計標準符合API607/6FAEN-ISO10497,JB/T6899-1993
	彈性閥座密封Resilient seot senl 閥座采用可變彈性結構設計，球面和閥座扭力小而均勻，運行平穩，長時間磨損可以自動補償，材質采用品質穩定的日本大金PTFE，3M-TFM1600，進口耐高溫PPL作為密封件，大大延長了使用壽命。

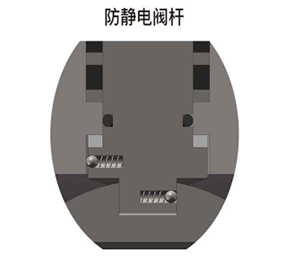

防吹出防靜電間桿Blaw-out pronf & onti-static stem 采用防吹出防靜電閥桿設計，帶O型圈密封，確保安全耐用。

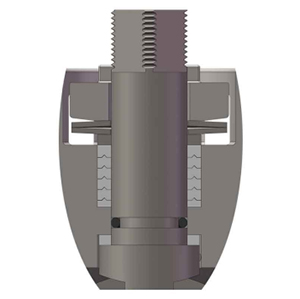

	動負載填料密封設計live-loaded stem packing 填料采用V型PTFE或V型石墨組合，預壓時填料側向膨脹起到密封作用，同時在填料和壓蓋之間采用組合式碟簧，使得填料涵始終保持著預緊力和密封，密封性能始終保持穩定。
全通經設計Full bare std 球閥內通道采用全通徑設計，內通道精車，流量大，尺寸符合API608/6D,GB/T12237-2007標準

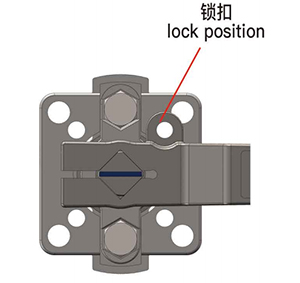

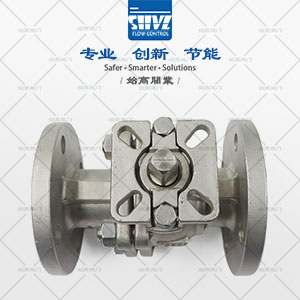

	ISO5211 高平臺+帶鎖扣手柄ISO5211 Direct mount PAD+lackable manual lever ISO5211高平臺方便直接安裝電動氣動執行機構或者蝸輪箱，方便加裝散熱支架，手柄帶鎖止裝置。

主要零部件材質Material of main parts

序號	零部件	材質	序號	零部件	材質
1	閥體	ASTM-CF8/CF8M/CF3/CF3M/WCB	2	閥蓋	ASTM-CF8/CF8M/CF3/CF3M/WCB
3	球體	2Cr13/304/316/316L	4	閥桿	2Cr13/304/316/316L
5	閥座	PTFE/RPTFE/PPL	6	中道密封圈	PTFE/RPTFE/PPL/304+Graphite
7	止推墊圈	PTFE/RPTFE/PPL	8	O型圈	HNBR/VITON/FFKM
9	填料	PTFE/RPTFE/PPL/304+Graphite	10	金屬環	SS304
11	碟形彈簧	SS304/301	12	壓蓋	CF8/CF8M
13	六角螺栓	SS201/304	14	螺母	SS201/304
15	閥體螺桿	SS201/304	16	螺母	SS201/304
17	彈墊	SS201/304	-	-	-

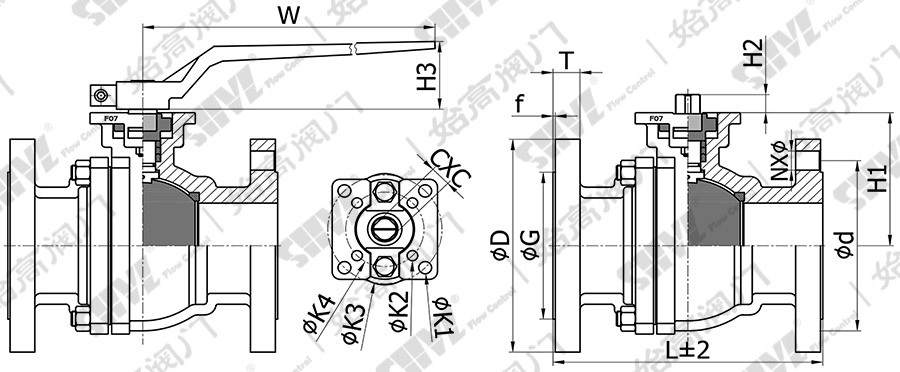

外形尺寸Overall Dimension

高平臺美標球閥尺寸

主要尺寸 150LB

DN	IN	L	d	D1	D2	D	C	f	N-Φd1	h	H	a	b	A	B	K	ISO5211
15	1/2"	108	15	60.3	35	90	9.6	2	4-16	9	56	6	7	36	50	9	F03/F05
20	3/4"	117	20	69.9	43	100	11.2	2	4-16	9	62	6	7	36	50	9	F03/F05
25	1"	127	25	79.4	50.8	110	12.7	2	4-16	11	68	6	7	42	50	11	F04/F05
32	1-1/4"	140	32	88.9	63.5	115	14.3	2	4-16	11	78	6	7	42	50	11	F04/F05
40	1-1/2"	165	40	98.4	73	125	15.9	2	4-16	14	85	7	9	50	70	14	F05/F07
50	2"	178	50	120.7	92.1	150	17.5	2	4-19	14	93	7	9	50	70	14	F05/F07
65	2-1/2"	190	65	139.7	104.8	180	20.7	2	4-19	17	114	9	11	70	102	17	F07/F10
80	3"	203	80	152.4	127	190	22.3	2	4-19	17	128	9	11	70	102	17	F07/F10
100	4"	229	100	190.5	157.2	230	22.3	2	8-19	19	142	9	11	70	102	19	F07/F10
125	5"	356	125	216	185.7	255	22.3	2	8-22	25	170	11	13	102	125	22	F10/F12
150	6"	394	150	241.3	216	280	23.9	2	8-22	30	195	11	13	102	125	27	F10/F12
200	8"	457	200	298.5	270	345	27	2	8-22	35	235	11	13	102	125	27	F10/F12

主要尺寸 300LB

DN	IN	L	d	D1	D2	D	C	f	N-Φd1	h	H	a	b	A	B	K	ISO5211
15	1/2"	140	15	66.7	35	95	12.7	2	4-14	9	56	6	7	36	50	9	F03/F05
20	3/4"	152	20	82.6	43	115	14.3	2	4-18	9	62	6	7	36	50	9	F03/F05
25	1"	165	25	88.9	50.8	125	15.9	2	4-18	11	68	6	7	42	50	11	F04/F05
32	1-1/4"	178	32	98.4	63.5	135	17.5	2	4-18	11	78	6	7	42	50	11	F04/F05
40	1-1/2"	190	40	114.3	73	155	19.1	2	4-22	14	85	7	9	50	70	14	F05/F07
50	2"	216	50	127	92.1	165	20.7	2	8-18	14	93	7	9	50	70	14	F05/F07
65	2-1/2"	241	65	149.2	105	190	23.9	2	8-22	17	114	9	11	70	102	17	F07/F10
80	3"	282	80	168.3	127	210	27	2	8-22	17	128	9	11	70	102	17	F07/F10
100	4"	305	100	200	157.2	255	30.2	2	8-22	22	142	11	13	70	102	22	F07/F10
125	5"	381	125	235	185.7	280	33.4	2	8-22	25	170	11	13	102	125	22	F10/F12
150	6"	403	150	270	216	320	35	2	12-22	30	195	11	13	102	125	27	F10/F12
200	8"	502	200	330.2	270	380	39.7	2	12-26	35	235	11	13	102	125	27	F10/F12

結語Conclusion

高平臺美標球閥可確保輕松地執行機構安裝。平臺型美標法蘭球閥的安裝平臺避免了高循環或連續負載應用中執行機構不必要的移動。在閥門處于滿負荷壓力條件下，可輕易而安全地拆卸執行機構裝置。6"以下通徑閥門的安裝平臺尺寸符合ISO 5211螺栓連接標準。該系列球閥采用符合ISO 5211至2"閥門尺寸的整體鑄造執行機構安裝平臺，易于實現自動化。
