氫氣阻火器
| 產品信息 | |
| 產品型號：ZHQ-B;MG-3-2-C/S |  021-31261651 |
| 產品口徑：DN15-DN800 |  www.zqwxa.cn |
| 產品壓力：1.0Mpa-4.0Mpa |  961134865@qq.com |
| 產品材質：碳鋼 不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
氫氣阻火器摘要：

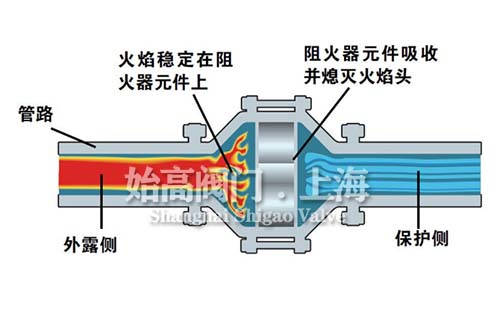

ZHQ-B氫氣管道阻火器、氫氣阻火器是用來阻止氫氣火焰向外蔓延的安全裝置。它由一種能夠通過氣體的、具有許多細小通道或縫隙的固體材料（阻火元件）要求阻火元件的縫隙或通道盡量小，因而當火焰進入阻火器后，被阻火元件分成許多細小的火焰流，由于傳熱作用（氣體被冷卻）和器壁效應，火焰流猝滅。
| 產品品牌： | 始高閥門、美國TOOE | 產品名稱： | 氫氣阻火器 |
| 產品型號： | ZHQ-B | 閥體材質： | 不銹鋼、碳鋼 |
| 連接方式： | 法蘭 | 適用壓力： | 1.6MPa-4.0MPa |
| 公稱通徑： | DN15~DN800 | 適用介質： | 氫氣 |
| 驅動方式： | 自動 | 制造標準： | 國標GB、美標ANSI/API |
一、產品概述
ZHQ-B氫氣管道阻火器、氫氣阻火器是用來阻止氫氣火焰向外蔓延的安全裝置。它由一種能夠通過氣體的、具有許多細小通道或縫隙的固體材料（阻火元件）要求阻火元件的縫隙或通道盡量小，因而當火焰進入阻火器后，被阻火元件分成許多細小的火焰流，由于傳熱作用（氣體被冷卻）和器壁效應，火焰流猝滅。采用四片不銹鋼阻火波紋板，比普通管道阻火器多兩片，具有耐腐蝕、耐磨損等特點。
阻火器是一種適用于封閉空間開口處或管道中的安全設備，其允許流體通過的同時，又能阻止因回火而引起火焰向管道傳播、蔓延。主要由阻火層、殼體、墊片、連接件組成。實現阻火器阻火性能的核心是阻火元件，由不銹鋼平面鋼帶和波紋帶相互纏繞而成。按照不同的設計要求，阻火元件的直徑、數量及三角形孔隙的直徑各不相同。
|
|
二、詳細參數表
| 公稱通徑：DN15-DN800(1/2"-32") | 公稱壓力：1.0Mpa-4.0Mpa(150LB-300LB) |
| 適用溫度：-20℃~180℃ | 適用介質：氫氣 |
| 閥門材質：碳鋼、不銹鋼 | 阻火芯層：不銹鋼 |
| 密封圈：金屬墊片、聚四氟乙烯、石墨復合墊 | 螺栓螺母：45#、不銹鋼 |
| 連接方式：法蘭連接(GB/HG/SH/JB/ANSI/DIN) | GB5908-86《石油儲罐阻火器阻火性能和試驗方法》 |
| 可經過第三方檢測機構阻火性能及流量壓降試驗 | GB/T13347：2010《石油氣體管道阻火器》 |
| HG/T20570.19-95《阻火器的設置》 | ISO16852：2016《國際阻火器測試標準》 |
| SH/T3413-99《石油化工石油氣管道組獲取選用檢驗及驗收》 | GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》 |
三、產品選型
阻火器選型時應明確以下因素：
1、阻火器公稱通徑、材質、壓力、法蘭標準。
2、使用位置：確定選擇管端還是管道阻火器。
3、燃燒傳播類型或安裝位置：確定選擇阻爆燃還是阻爆轟阻火器。
4、介質組別：依照zui大試驗安全間隙值(MESG)進行分類(如下表)，確定與該介質組別對應的阻火器。
5、許用壓降：考慮壓降對流體輸運的影響(每個阻火器都有其對應的流量-壓降曲線)，選擇經濟的阻火器系列。
| 結構形式 | 普通型 | 防/阻爆燃型 | 防/阻爆轟型 |
| zui大實驗安全間隙mm | MESG≥0.9 | 0.5＜MESG＜0.9 | MESG≤0.5 |
| 阻火級別 | II A | II B | IIC |
| 使用場所 | 儲罐、管端放空 | 放空管、燃?xì)夤艿? | 爆轟管道 |
zui大試驗安全間隙：火焰通過阻火元件的細小通道并在通道內降溫。當火焰被分割小到一定程度時，經通道移走的熱量足以將溫度降到可燃物燃點以下，使火焰熄滅�；蛴善鞅谛�(yīng)解釋，當通道窄到一定程度時，自由基與管道壁碰撞占主導地位，自由基大量減少，燃燒反應不能繼續進行。因此，把在一定條件下(0.1Mpa,20℃)剛好能夠使火焰熄滅的通道尺寸定義為"zui大試驗安全間隙"。
四、防爆燃型阻火器和防爆轟型阻火器區別
主要看管道內介質的性質和阻火器與火源間的距離，易燃易爆氣體根據國標《爆炸性環境用防爆電氣設備通用要求》(GB3836.1)可分為I、IA 、IB、IC四種，根據試驗也可以得出各種易燃易爆氣體的燃燒傳播速度，燃燒速度小于音速的為阻爆燃型阻火器，反之為阻爆轟型阻火器。但燃燒速度在管道里面是隨時變化的，這個就要看阻火器與火源之間的距離了。有的氣體在燃燒時可能速度很小，只有15m/s，這個時候應選用阻爆燃型阻火器，但如果阻火器和火源距離很遠的話，火焰在管道內由于傳熱效應會迅速加速，如果管道足夠長，火焰較終會以2000m/s的速度，爆炸壓力超過20公斤達到爆震條件�；鹧娴募铀俾室矔�(huì)通過彎道，T型口，障礙物和管道交叉部分的變化而增加。那這個時候防爆燃型阻火器就起不到阻燃阻爆的效果了，所以防爆燃阻火器的安裝應盡可能靠近火源。有些特殊氣體例如LNG和氫氣燃燒傳播速度很快，超過了音速，就應該選擇防爆轟型阻火器。
對于兩種阻火器的外形來說，區別不是特別明顯，主要的區別在于中道部分和阻火層部分。中道部分根據介質的名稱和流量不同，設置的會有大有小，以能達到火焰淬滅的效果。另外阻火層的間隙和層數是不同的，間隙根據介質的MESG值確定，而層數一般根據物料的爆炸級別來，像普通IA級別的氣體用雙層阻火層就可以了，而有氫氣或者天然氣的管道，就應該用四層、六層甚至多層的阻火層了。
1、儲罐之間氣相連通管道各支管上的阻火器應選用防爆轟型阻火器。
2、儲罐頂部的油氣排放管道，應在與罐頂?shù)倪B接處選用防爆轟型阻火器。
3、可燃?xì)怏w放空管道在接入火炬前，若需要設置阻火器時，應選用防爆轟型阻火器。
4、安裝在管端的阻火器應選用阻火通氣帽，阻火通氣帽屬于防爆燃型阻火器。
5、裝卸設施的油氣排放或回收總管與各支線的氣相管道之間應設置防爆轟型阻火器。
6、一般防爆燃型阻火器可用在管道中間和管道端部，而防爆轟型阻火器是安裝在管道中間。
7、儲罐頂部保護性氣體及油氣排放管道的集合管上應選用防爆轟型阻火器。緊急放空管應設置防爆燃型阻火器。
五、阻火元件介紹

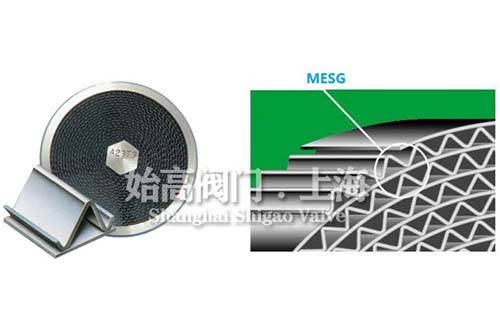

ZHQ-B氫氣阻火器、氫氣管道阻火器阻火層是通過猝火的方式將火焰撲滅的防火組合元件，由纏繞的波紋狀扁平金屬帶制成，組件分為芯件、芯殼、芯件壓環或支承桿。阻火層有兩種類型，一個由兩個波紋狀的條帶組成，另一個由波紋狀的條帶和扁平條帶交替纏繞成卷組成。
1、芯件是由不銹鋼的平帶或波紋帶卷制而成的圓形盤，可由單盤、雙盤或多個圓形盤組成。
2、芯殼是對芯件定位和提高其機械強度的部件。
3、芯件壓環(或支承桿)是用于加強芯件強度，防止芯件被爆炸沖擊波破壞的部件。
氫氣管道阻火器,氫氣阻火器標準規范：
GB/T4237-1992不銹鋼熱軋鋼板
GB/T6414-1986鑄件尺寸公差
GB/T9438-1988鋁合金鑄件技術條件
GB/T9439-1988灰鑄鐵件
GB5908-1986石油儲罐阻火器阻火性能和實驗方法
GB/T1804-1992一般公差線性尺寸的未注公差
GB/T13306-1991標牌
GB/T13384-1992機電產品包裝通用技術條件
JB78-59鑄鐵法蘭
SY5302-87石油鉆采機械產品用灰鑄鐵件通用技術參數
ZBG33001-85聚四氟乙烯管材
ZBG33003-85聚四氟乙烯棒材
ZBG33004-85聚四氟乙烯薄膜
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氫氣阻火器性能參數、結構尺寸參數、價格等詳情，請聯系我們。
