一、燃?xì)鈿鈩?dòng)緊急切斷閥概述

燃?xì)鈿鈩?dòng)緊急切斷閥是生產過程自動化系統中執行機構的一種，它與電磁閥，空氣減壓閥等配套使用，可以對自動化系統中輸送管道上流動介質進行自動切斷或者安全放空。由于閥門采用一體式結構，操作方便，使用可靠，快速關閉,遠程控制，信號反饋等特點�？梢詮V泛地應用在石油，化工，冶金等工業生產部門。

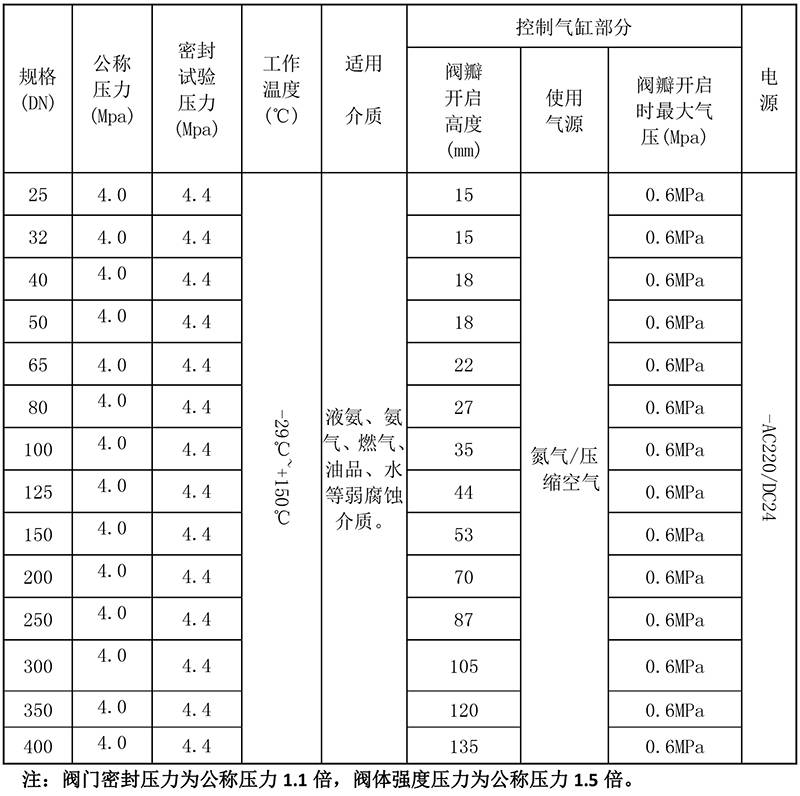

二、性能規范

三、作用原理及結構

1.常閉式燃?xì)鈿鈩?dòng)切斷閥：本閥采用雙作用氣缸原理，當氣缸通過電磁閥通電換向，往下氣缸進氣時，氣源推動活塞，推桿上移，閥門處于開啟狀態。反之當電磁閥斷電換向，氣缸下氣缸壓力排空，上氣缸進氣，氣源推動活塞，推桿下移，閥門關閉。 《通電通氣開啟，斷電通氣關閉》。

2.常開式燃?xì)鈿鈩?dòng)切斷閥：本閥采用雙作用氣缸原理，當氣缸通過電磁閥通電換向，往上氣缸進氣，氣源推動活塞，推桿下移，閥門處于關閉狀態。反之當電磁閥斷電換向，氣缸上氣缸壓力排空，下氣缸進氣，氣源推動活塞，推桿上移，閥門開啟�！锻�電通氣關閉，斷電通氣開啟》。

3.本閥可裝配微動行程開關，可以遠程顯示閥門開啟或者關閉，顯示狀態為指示燈�！犊砂纯蛻粢�求是否需要加裝》。

4.氣動切斷閥的氣源要求經過過濾的壓縮空氣或者氮?dú)�。閥體內的介質應該是無雜質無顆粒的 液體或者氣體�！侗鹃y可按客戶要求是否加裝空氣減壓閥，進行油水分離》。

5.閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好相反。

6.閥門法蘭的連接按尺寸 JB/T79.1-94《凸面整體鑄鋼法蘭》或 HG20592-2009 尺寸標準。

7.閥門的連接長度按 GB/T12221 標準。

8.適用溫度：-29～+15

9. 適用介質：液氨、氨氣、燃?xì)�、液化氣、油品、水、弱腐蝕介質等。

10. DN25-DN150 采用單氣缸。DN200-DN400 采用雙氣缸。

四、主要零件材質

五、保管、安裝及使用的注意事項

1.閥門通路兩端修加防護蓋，存放在干燥、通風的室內，如長期存放應經常檢查，防止銹蝕。

2.閥門在安裝前不要拿掉防塵蓋，使閥內無污物存在。

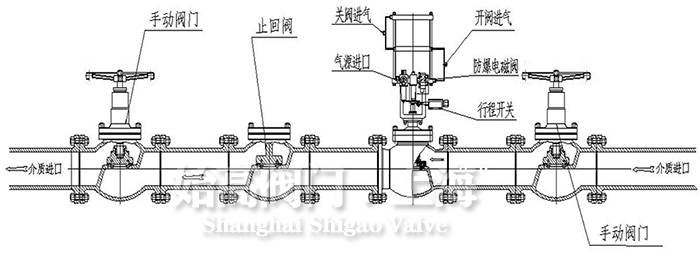

3.閥門可安裝在水平的管道上使用，安裝時去掉防塵蓋，管路先用空氣吹干凈，以免污物帶進閥腔內；在清洗管路時切斷閥處于zui大開啟狀態，以便排除閥內污物。

4.安裝時應注意介質流向閥體標定箭頭方向。

5.DN100 口徑以上閥門盡量采用水平安裝，以免影響閥門使用壽命。《如需垂直安裝要訂貨時注明》。

六、可能出現的故障及消除方法

法蘭密封面處滲漏

原因：1、法蘭處墊片損傷或密封面碰傷，2、法蘭連接螺栓緊固不均勻

解決：1、更換法蘭密封面墊片，2、密封面要修好凹凸，3、均勻緊固法蘭連接螺栓

閥瓣與閥密封面滲漏

原因：1、密封面處有損傷或有污物

解決：1、重新修整密封面，去污物

開啟閥瓣氣缸滲漏

原因：1、閥門活塞與缸體有損傷，2、活塞 O 型圈損壞

解決：1、修整缸體壁與活塞粗糙度，2、更換 O 形圈
