隔膜閥的分類
隔膜閥的種類很多,而且有多種分類方法,此處主要按結構形式對隔膜閥進行分類介紹。

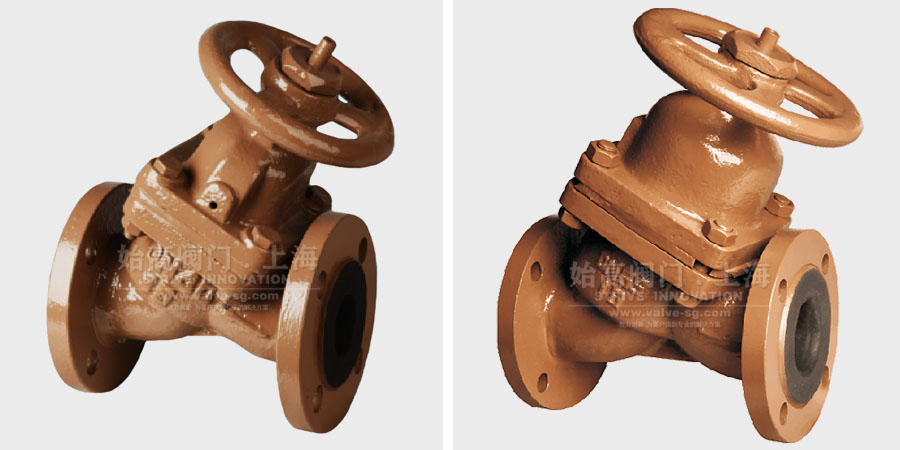

堰式(屋脊式)隔膜閥
閥體流道中以屋脊形結構與隔膜構成密封副的隔膜閥稱為堰式(屋脊式)隔膜閥。堰式隔膜閥的導流堰作為閥體的一部分,相當于閥座,隔膜壓在上面以截斷介質流動。這種類型的隔膜閥一般尺寸較大。凸起的導流堰減小了隔膜閥從完全開啟至完全關閉的行程,從而減小了隔膜的應力和應變。關閉時,帶有隔膜的閥瓣下移,使其與閥體的堰(脊背)密封,達到切斷流體的要求。行程短,流阻系數較大(相對直通式),對隔膜撓性要求較低,無淤積介質的死角,是隔膜閥中應用zui廣泛的一種,分無襯里及襯塑、襯膠、襯搪瓷等, 具有一定的節流特性,耐蝕性和抗顆粒介質好,密封可靠。
堰式(屋脊式)隔膜閥在關閉與全啟位置間的行程設計較短。這樣隔膜的撓性應力較小,因而隔膜的壽命較長。因行程短故可允許使用PTFE這種材料制成的隔膜,對于較長的行程來說,PT- FE的撓性是不夠的。不過在使用PTFE時,隔膜的背后必須襯以橡膠,以保證在緊密關閉時所必需的彈性。
標準的堰式隔膜閥也可使用在真空中。不過使用在高真空時,隔膜必須特殊增強。
由于隔膜面積大于流體通道的截面積,流體會對拱起的隔膜產生一個相對大的壓力,這就使隔膜閥的關閉力矩很大,因而就限制了隔膜閥尺寸。
常規類型的堰式隔膜閥同樣可以用在自動排放的水平管路中?梢詫㈤y桿從水平位置抬升15°?20°,使水平管路有一些落差,這樣可以實現管路的自動排放。
如果隔膜破裂的話,需要在閥桿上裝上0形密封圈緊貼著閥蓋,這樣能夠防止流體溢出。
直流式隔膜閥

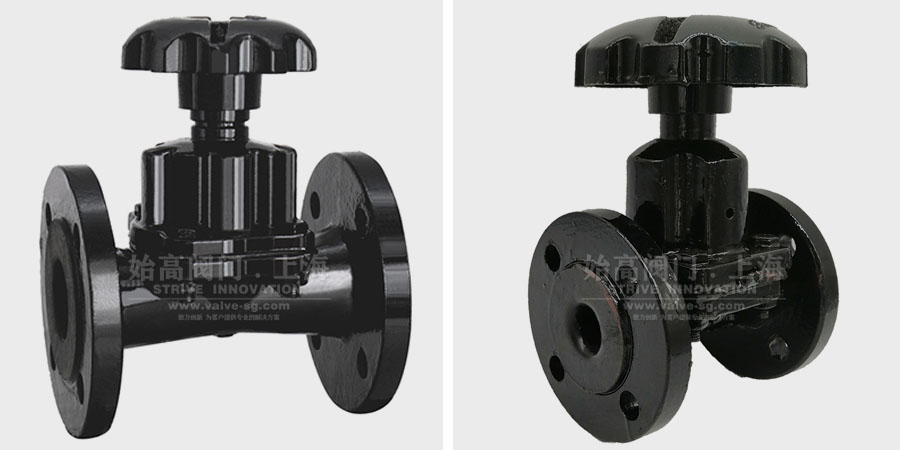

直通式隔膜閥

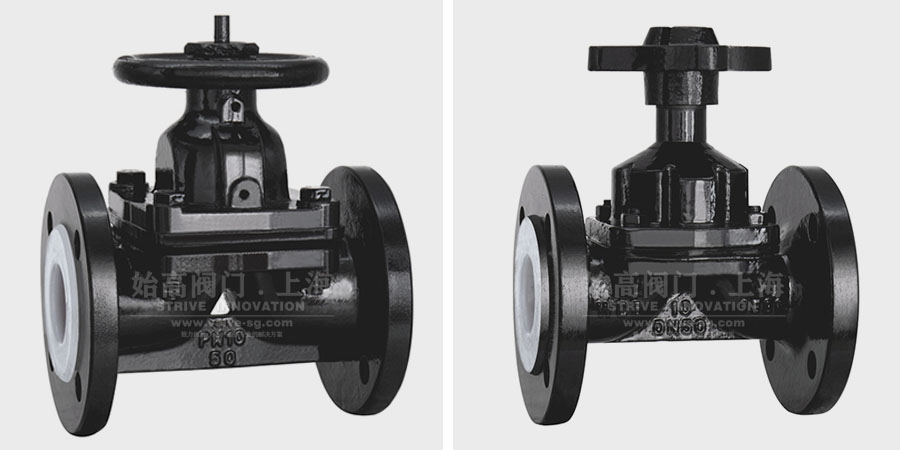

直通式隔膜閥其流體的通道近似直線, 流阻小,行程較長(相對于堰式)。對隔膜撓性要求較高,切斷性能和流通性能均佳,耐腐蝕,能包容顆粒狀介質,內腔分無襯里及有襯塑、襯膠、襯搪瓷等。當直通式閥門開啟時,它的隔膜升高,使任意方向都暢流;當閥門關閉時,隔膜密封緊密,可以保證。

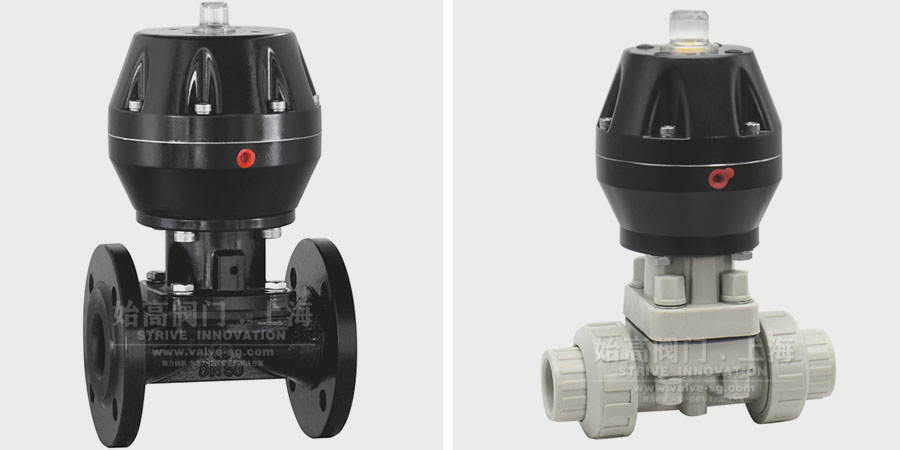

氣動隔膜閥
氣動隔膜閥是一種特殊形式的截斷閥,出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜,把閥體內腔與閥蓋內腔及驅動部件隔開,故稱氣動隔膜閥。氣動隔膜閥zui突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開,使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕,省去了填料密封結構,且不會產生介質外漏。氣動隔膜閥的結構特點是將一組薄的半球形的金屬薄膜夾固在閥體內,作為閥桿和流體之間的屏障。閥門關閉是通過閥桿頭和金屬薄膜將閥盤壓在閥座上來達到的。閥門的開啟是通過一個內部的彈簧,當閥桿升起并脫離和薄膜接觸的時候,閥盤就升起。由于閥門的行程等于薄膜的行程,因而這種閥門的特點升程比一般閥門要小得多。
