不銹鋼內螺紋截止閥
| 產品信息 | |
| 產品型號：J11W |  021-31261651 |
| 產品口徑：DN15-DN50 |  www.zqwxa.cn |
| 產品壓力：1.6MPa-6.4MPa |  961134865@qq.com |
| 產品材質：不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、不銹鋼內螺紋截止閥概述
J11W不銹鋼內螺紋截止閥通常應用在密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。該產品具有結構緊湊、外形精美、性能好、使用方便等諸多特點。適用于空氣、蒸汽、水、氣體、石油、腐蝕性介質等，廣泛應用于石油、化工、冶金、輕工、造紙、制冷等工作領域。
二、不銹鋼內螺紋截止閥參數表
| 公稱通徑：DN15-DN50 | 公稱壓力：1.6MPa-6.4MPa |
| 適用介質：水、氣、油 | 適用溫度：-20℃-180℃ |
| 閥體材質：不銹鋼 | 連接方式：螺紋連接 |

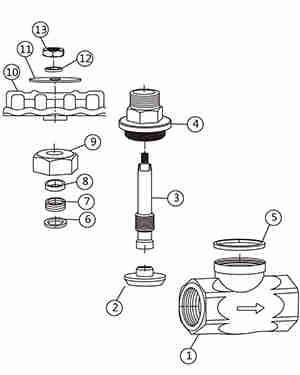

三、零部件材質
| 序號 | 名稱 | 材料 |
 |
|
| 1 | 閥體 | CF8M | CF8 | |
| 2 | 閥瓣 | SS316 | SS304 | |
| 3 | 閥桿 | SS316 | SS304 | |
| 4 | 閥蓋 | CF8M | CF8 | |
| 5 | 體蓋墊片 | PTFE | PTFE | |
| 6 | 墊片 | SS316 | SS304 | |
| 7 | 填料 | PTFE | PTFE | |
| 8 | 壓蓋 | SS304 | SS304 | |
| 9 | 閥蓋螺母 | CF8 | CF8 | |
| 10 | 手輪 | AL | AL | |

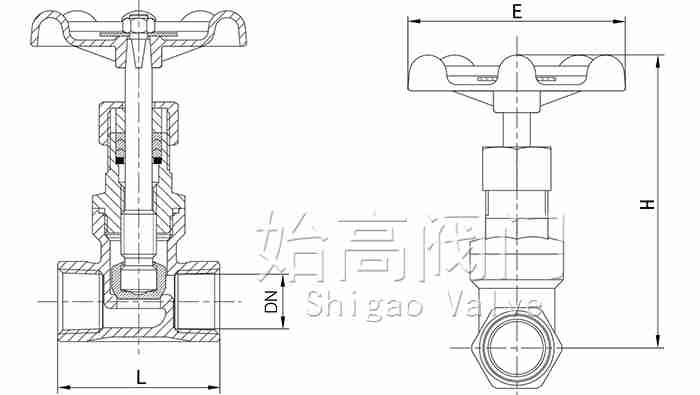

四、不銹鋼內螺紋截止閥尺寸表
| DN | L | D | H | E |
| 15 | 68 | 10 | 92 | 72 |
| 20 | 80 | 16 | 97 | 72 |
| 25 | 90 | 19 | 108 | 80 |
| 32 | 102 | 25 | 128 | 100 |
| 40 | 118 | 34 | 135 | 108 |
| 50 | 135 | 46 | 150 | 130 |
五、應用
不銹鋼內螺紋截止閥是指關閉件沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化就是與閥瓣行程成正比例餓關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非�？煽康那袛喙δ�，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼內螺紋截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
