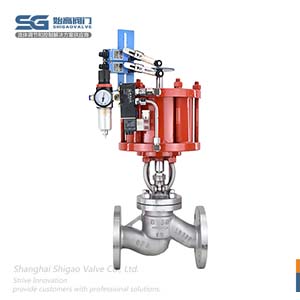

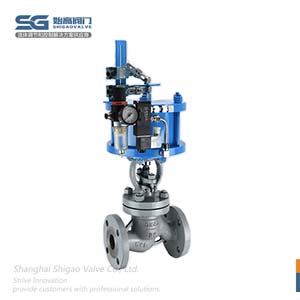

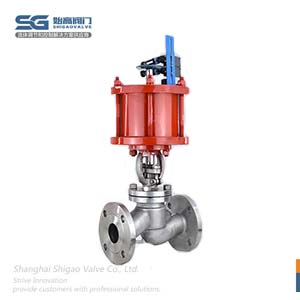

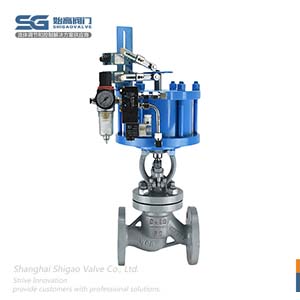

國標氣動截止閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	國標氣動截止閥
產品型號：	J641H	閥體材質：	碳鋼/不銹鋼
連接方式：	法蘭連接	公稱通徑：	DN15~DN300
驅動方式：	手動	適用介質：	水、油、氣
適用溫度：	-20℃-120℃	公稱壓力：	1.0MPa-4.0MPa
閥座材料：	金屬密封/聚四氟乙烯	控制方式：	開關型、調節型
作用方式：	雙作用、單作用(彈簧復位)	附件選擇：	電磁閥、定位器、限位開關、氣源處理三聯件、手動機構
設計標準：	GB/T12233	結構長度標準：	GB/T12221
法蘭標準：	JB/T 74-90、GB/T 9113	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

氣動截止閥簡介

J641H氣動截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。氣動法蘭截止閥是借助壓縮空氣來驅動的閥門，由壓縮空氣進入氣動執行器帶動氣缸連接閥桿閥芯閥瓣做升降運動。

氣動截止閥的零部件材質

序號	零件名稱	C	P	R
1	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	墊片	柔性石墨+不銹鋼	PTFE	PTFE
3	螺栓	35	304	304
4	閥瓣	WCB+堆焊304或司太立、PTFE	ZG1Cr18Ni9Ti/PTFE	ZG1Cr18Ni12Mo2Ti/PTFE
5	對開環	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	閥瓣蓋	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	螺帽	35	304	304
9	吊環螺栓	35	304	304
10	閥蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
11	螺栓	35	304	304
12	墊片	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
13	填料	柔性石墨	PTFE	PTFE
14	填料壓板	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
15	螺帽	35	304	304

氣動截止閥的主要外形和連接尺寸

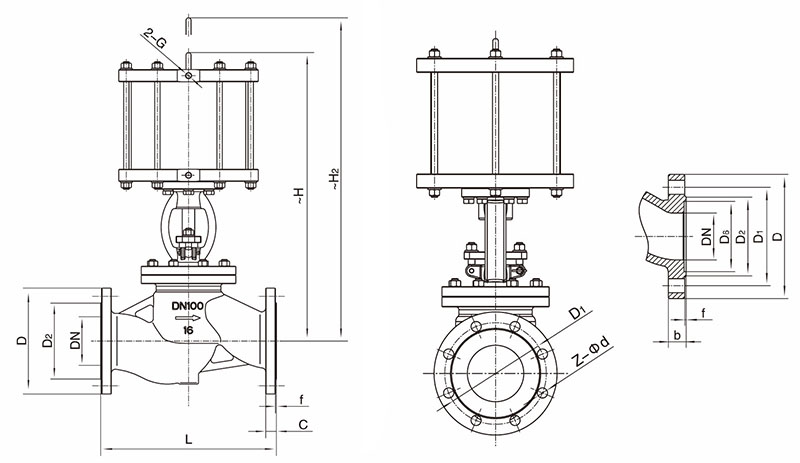

氣動法蘭截止閥尺寸圖

通徑	L	H	D	D1	D2	C	f	N	d
15	130	291	95	65	46	14	2	4	14
20	150	300	105	75	56	16	2	4	14
25	160	353	115	85	65	16	2	4	14
32	180	390	140	100	76	18	2	4	18
40	200	518	150	110	84	18	3	4	18
50	230	555	165	125	99	20	3	4	18
65	290	630	185	145	118	20	3	4	18
80	310	683	200	160	132	20	3	8	18
100	350	745	220	180	156	22	3	8	18
125	400	855	250	210	184	22	3	8	18
150	480	870	285	240	211	24	3	8	22
200	600	954	340	295	266	24	3	12	22
250	730	1065	405	355	319	26	3	12	26
300	850	1185	460	410	370	28	4	12	26

截止閥

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的國標氣動截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
